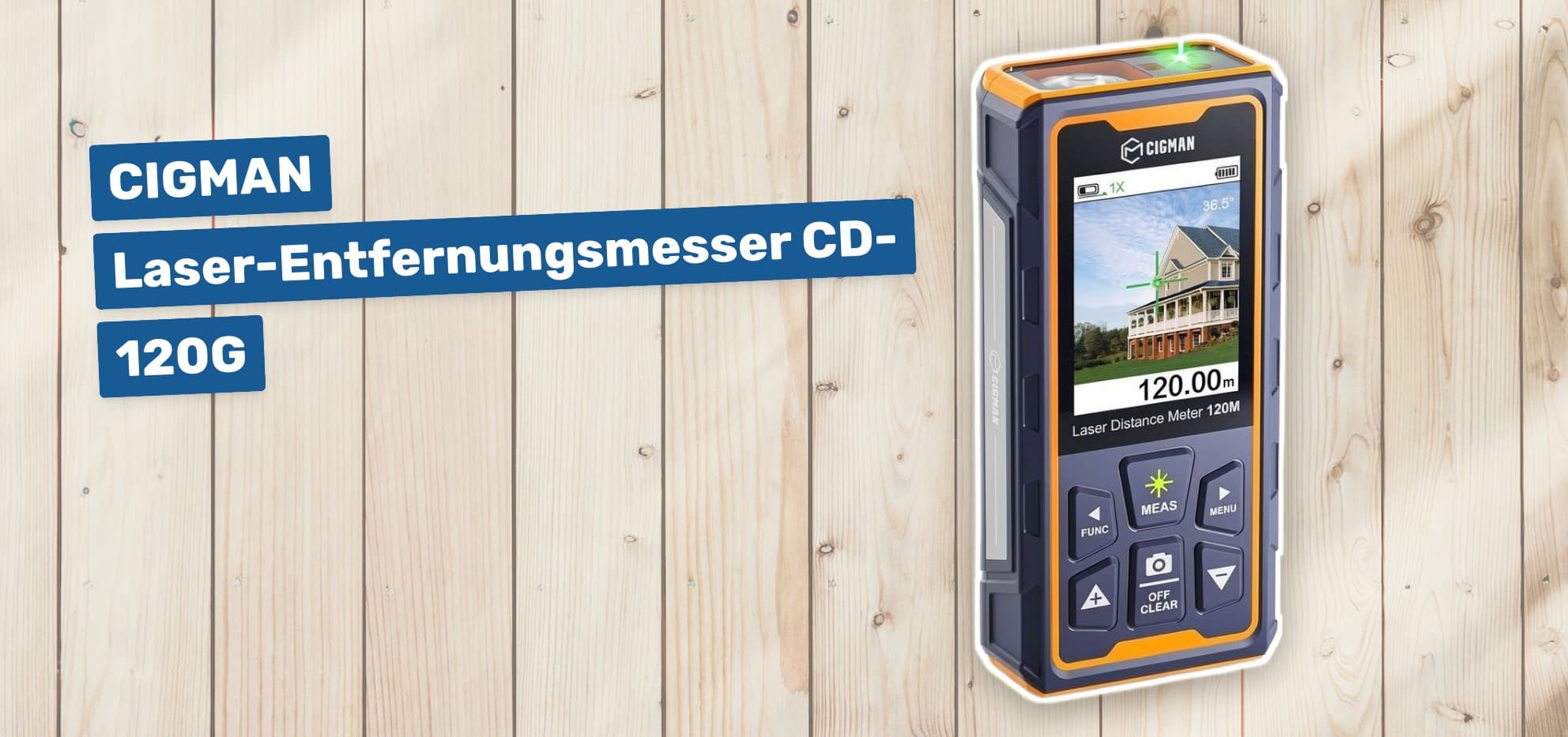

CIGMAN Laser-Entfernungsmesser CD-120G

Der CIGMAN Laser-Entfernungsmesser CD-120G verbindet eine Reichweite von bis zu 120 m mit grünem Laser, Zielkamera und zahlreichen Berechnungsfunktionen. Damit richtet er sich nicht nur an Heimwerker, sondern auch an Anwender in Bau, Renovierung, Vermessung und Objektplanung. Besonders interessant ist die Kombination aus Kamera, Neigungssensor und Stativgewinde: Sie erleichtert Messungen im Freien und an schwer erreichbaren Punkten erheblich.

Technische Daten und Hauptmerkmale

Der CIGMAN CD-120G ist für kurze Messungen ab etwa 5 cm ebenso ausgelegt wie für große Distanzen bis 120 m. Die angegebene Genauigkeit beträgt grundsätzlich bis zu ±2 mm. In den detaillierten technischen Daten wird sie entfernungsabhängig mit ±(2 mm + d/10.000) angegeben. Mit zunehmender Strecke kann die tatsächliche Abweichung daher größer werden. Auch Licht, Zieloberfläche, Verwacklungen und Wetterbedingungen beeinflussen das Ergebnis.

Zu den zentralen Eigenschaften gehören:

• Messbereich: etwa 0,05 bis 120 m
• Laser: grüner Laser der Klasse 2 mit weniger als 1 mW Leistung
• Zielkamera: integrierte Kamera mit Fadenkreuz und bis zu 4-facher Vergrößerung
• Display: 2,4 Zoll großes IPS-Farbdisplay mit einstellbarer Helligkeit
• Displayausrichtung: automatische Rotation für unterschiedliche Gerätepositionen
• Neigungssensor: Zweiachsen-Sensor mit 360°-Erfassung, einem Messbereich von ±90° und einer angegebenen Genauigkeit von ±1°
• Speicher: bis zu 100 Messdatensätze
• Akku: fest integrierter Lithium-Ionen-Akku mit 3,7 V und 2.000 mAh
• Ladeanschluss: USB-C
• Stativanschluss: 1/4-Zoll-Gewinde, entsprechend rund 6,35 mm
• Abmessungen: ungefähr 12,8 × 6,0 × 2,95 cm
• Gewicht: etwa 194 g
• Betriebstemperatur: 0 bis 40 °C
• Gehäuse: gummiertes ABS mit seitlichen Metallelementen
• Bedienung: große Membrantasten, die sich grundsätzlich auch mit Arbeitshandschuhen betätigen lassen
• Bezugspunkte: Vorderkante, Rückkante oder Stativgewinde
• Einheiten: Meter, Fuß und Zoll

Bei der Schutzart bestehen je nach Produktangabe Unterschiede. Der CD-120G wird unter anderem mit IP65 beziehungsweise IP68 beworben, während einzelne Angebotsdetails IP54 nennen. Vor dem Kauf sollte deshalb geprüft werden, welche Schutzklasse für die konkret angebotene Geräteversion verbindlich ausgewiesen ist. Unabhängig davon ist das Gehäuse für staubige und feuchte Arbeitsumgebungen konzipiert.

Zielkamera und grüner Laser

Bei einem herkömmlichen Laser-Entfernungsmesser wird das Anvisieren im Freien schnell schwierig. Helles Sonnenlicht kann den Laserpunkt bereits auf mittleren Distanzen nahezu unsichtbar machen. Der CD-120G löst dieses Problem mit einer digitalen Zielkamera. Das Display zeigt den anvisierten Bereich zusammen mit einem Fadenkreuz an, sodass der Messpunkt nicht ausschließlich über den sichtbaren Laser gesucht werden muss.

Die Vergrößerung unterstützt das Ausrichten auf weiter entfernte Fassaden, Mauerkanten oder Reflektortafeln. In den Produktangaben finden sich sowohl Hinweise auf zweifache als auch auf bis zu vierfache Vergrößerung. Die aktuelle Ausführung wird überwiegend mit 1-, 2- und 4-fachem Zoom beschrieben.

Der grüne Laser ist in vielen Situationen auffälliger als ein roter Laser. Einen vollständigen Schutz vor Problemen bei direkter Sonne bietet er jedoch nicht. Stark reflektierende, sehr dunkle oder unregelmäßige Oberflächen können ebenfalls zu Fehlmessungen führen. Kamera, Zieltafel und Stativ bleiben deshalb auch bei einem grünen Laser wichtige Hilfsmittel.

Messfunktionen und Berechnungen

Der CIGMAN Laser-Entfernungsmesser bietet deutlich mehr als eine einfache Distanzmessung. Je nach Zählweise und Softwareversion werden 16 bis 22 Mess- und Berechnungsfunktionen genannt.

Zu den wichtigsten Funktionen zählen:

• Direkte Entfernungsmessung: Ermittelt die Strecke zwischen Gerät und Zielpunkt.
• Dauermessung: Zeigt fortlaufend aktualisierte Werte an und hilft beim Finden minimaler oder maximaler Abstände.
• Flächenmessung: Berechnet beispielsweise die Größe eines Bodens oder einer Wand.
• Volumenmessung: Bestimmt das Raumvolumen aus Länge, Breite und Höhe.
• Pythagoras-Messung: Ermittelt Höhen und Strecken indirekt, wenn eine direkte Messung nicht möglich ist.
• Dreiecks- und Trapezberechnung: Unterstützt bei komplexeren Flächenformen.
• Kreis- und Zylinderberechnung: Berechnet unter anderem Kreisflächen und Zylindervolumen.
• Malerfunktion: Addiert mehrere Wandflächen fortlaufend und erleichtert die Materialplanung.
• Absteckfunktion: Hilft beim Markieren gleichmäßiger Abstände, etwa für Pfosten oder Bauelemente.
• Addition und Subtraktion: Verknüpft einzelne Messwerte direkt im Gerät.
• Digitale Wasserwaage: Nutzt den Neigungssensor zum Ausrichten und Kontrollieren von Winkeln.
• Mess-Timer: Löst die Messung verzögert aus und reduziert dadurch Verwacklungen.
• P2P-Messung: Bestimmt die Distanz zwischen zwei frei gewählten Punkten von einem entfernten Standort aus.
• Fernflächenmessung: Berechnet mithilfe der Kamera die Fläche eines weiter entfernten Objekts.

Töne und Vibrationen lassen sich einstellen. Für Display, Laser und Gerät stehen zudem automatische Abschaltzeiten zur Verfügung. Bei systematischen Abweichungen kann der Messwert über einen Korrekturwert manuell kalibriert werden.

P2P-Technologie und Arbeiten mit Stativ

Die Point-to-Point-Funktion, kurz P2P, gehört zu den interessantesten Merkmalen des CD-120G. Das Gerät misst dabei nacheinander zwei Zielpunkte und berechnet mithilfe der Entfernungsmessung sowie des Neigungssensors den Abstand zwischen diesen Punkten. Der Entfernungsmesser muss somit nicht direkt an einem der beiden Endpunkte stehen.

Diese Funktion eignet sich beispielsweise für:

• Fassaden und Dächer: Erfassen von schwer zugänglichen Kanten und Höhen
• Gärten und Grundstücke: Bestimmen von Abständen zwischen entfernten Punkten
• Hallen und Lagerhäuser: Vermessen großer Innen- und Außenbereiche
• Bäume und hohe Objekte: Indirekte Bestimmung von Höhen
• Renovierungsarbeiten: Ermitteln von Diagonalen, Wandflächen und verdeckten Strecken
• Absteckarbeiten: Übertragen wiederkehrender Segmentabstände

Für zuverlässige P2P-Messungen ist ein Stativ praktisch unverzichtbar. Das gilt ebenso für lange Distanzen und indirekte Höhenmessungen. Schon kleine Bewegungen des Geräts führen in großer Entfernung zu einer deutlichen Verschiebung des Zielpunkts.

Mehrere Anwender empfehlen ein Stativ spätestens bei Strecken von etwa 50 m. Für besonders präzise Ergebnisse sollte sowohl der Entfernungsmesser als auch eine größere Zieltafel stabil positioniert werden. Ein Stativ gehört allerdings nicht zum regulären Lieferumfang.

Bedienung und Display

Das Farbdisplay stellt Messwerte, Kamerabild, Winkel und Funktionssymbole dar. Durch die automatische Rotation lässt es sich auch bei gedrehter Gerätehaltung gut ablesen. Die großen Tasten und die griffige Gehäuseoberfläche sind für Baustellen und Außeneinsätze sinnvoll.

Die Vielzahl der Funktionen hat allerdings eine Kehrseite: Die Navigation kann am Anfang etwas ungewohnt wirken. Besonders P2P-, Pythagoras- und Fernflächenmessungen erfordern eine kurze Einarbeitung. Die beiliegende mehrsprachige Anleitung ist deshalb hilfreich und sollte vor anspruchsvollen Messungen gelesen werden.

Der interne Speicher hält bis zu 100 Datensätze vor. Gespeicherte Werte werden zusammen mit dem jeweiligen Funktionssymbol angezeigt. Dadurch lässt sich später besser erkennen, ob es sich beispielsweise um eine Distanz, Fläche oder indirekt berechnete Höhe handelt.

Praktische Erfahrungen im Außenbereich

Die Kamera wird besonders häufig als Vorteil hervorgehoben. Sie erleichtert das Anpeilen von Dachkanten, Fassaden und entfernten Zielmarken. Das gilt auch für dunkle Stellen, etwa unter einem Dachgesims, an denen der grüne Laserpunkt ohne Kamerabild schwer zu finden wäre.

Positiv fällt zudem die Wiederholbarkeit der Messungen auf. Bei einem stabilen Aufbau lieferten mehrere Messungen vom gleichen Standort konstante Werte. Auch Kontrollmessungen über Teilstrecken und eine direkte Gesamtmessung können sehr ähnliche Resultate ergeben.

Bei direktem Sonnenlicht sind die Erfahrungen weniger einheitlich. Häufig ermöglicht die Kamera weiterhin ein brauchbares Anvisieren. Vereinzelt wird jedoch berichtet, dass selbst mit Kamera schon auf deutlich kürzeren Distanzen keine zuverlässige Erfassung möglich war. Solche Unterschiede können durch die Zieloberfläche, den Sonnenstand, die Geräteeinstellung und die Stabilität beim Anvisieren entstehen.

Eine reflektierende Zieltafel verbessert die Erkennung. Für große Entfernungen kann die kleine beiliegende Tafel allerdings knapp bemessen sein. Eine größere Reflexfläche erleichtert sowohl das grobe Auffinden als auch die genaue Ausrichtung des Messpunkts.

Akkulaufzeit und Laden

Der integrierte Akku wird überwiegend als ausdauernd beschrieben. Bei gelegentlichem Gebrauch sind lange Zeiträume zwischen zwei Ladevorgängen möglich. Auch im regelmäßigen Baustelleneinsatz wird die Laufzeit positiv beurteilt.

Geladen wird über USB-C. Zu beachten ist, dass das Gerät während des Ladevorgangs nicht verwendet werden kann. Zudem scheint der Akku nicht für einen schnellen Austausch durch den Nutzer vorgesehen zu sein. Für lange Arbeitstage empfiehlt es sich daher, den Entfernungsmesser vollständig geladen mitzunehmen.

Verarbeitung und Lieferumfang

Das kompakte Gehäuse kombiniert ABS-Kunststoff, Gummierung und Metallelemente. Dadurch liegt das Gerät griffig in der Hand und ist gleichzeitig gegen typische Belastungen auf Baustellen geschützt. Mit rund 194 g bleibt es leicht genug für den mobilen Einsatz.

Zum Lieferumfang gehören üblicherweise:

• CIGMAN CD-120G Laser-Entfernungsmesser
• USB-C-Ladekabel
• Transport- und Aufbewahrungstasche
• Handschlaufe
• Zieltafel
• Mehrsprachige Bedienungsanleitung

Die Tasche schützt Display und Messoptik beim Transport. Für P2P- und Langstreckenmessungen müssen ein passendes Fotostativ und gegebenenfalls eine größere Zieltafel separat angeschafft werden.

Vorteile des CIGMAN CD-120G

• Großer Messbereich: Bis zu 120 m eignen sich für Räume, Hallen, Grundstücke und Fassaden.
• Hilfreiche Zielkamera: Das Fadenkreuz erleichtert die Ausrichtung bei weit entfernten oder schlecht sichtbaren Messpunkten.
• Grüner Laser: Unter vielen Bedingungen besser erkennbar als ein klassischer roter Laser.
• Umfangreiche Messfunktionen: Flächen, Volumen, Höhen, P2P-Strecken und komplexe Formen lassen sich direkt berechnen.
• Neigungssensor: Unterstützt indirekte Messungen und dient zugleich als digitale Wasserwaage.
• Gute Wiederholbarkeit: Bei stabiler Positionierung fallen aufeinanderfolgende Messwerte gleichmäßig aus.
• Stativgewinde: Erlaubt präzise Langstrecken- und P2P-Messungen.
• Messwertspeicher: Bis zu 100 Ergebnisse können im Gerät abgelegt werden.
• Robuste Ausführung: Gummierung, Metallelemente und eine hohe beworbene Staub- und Wasserbeständigkeit eignen sich für anspruchsvolle Arbeitsumgebungen.
• Attraktives Preis-Leistungs-Verhältnis: Der Funktionsumfang ist mit deutlich teureren Entfernungsmessern vergleichbar.

Nachteile und mögliche Einschränkungen

• Stativ nicht enthalten: Für viele fortgeschrittene Funktionen ist zusätzliche Ausrüstung erforderlich.
• Sonnenlicht bleibt eine Herausforderung: Kamera und grüner Laser verbessern die Sichtbarkeit, garantieren aber nicht unter allen Bedingungen eine Messung.
• Komplexere Bedienung: Die zahlreichen Funktionen benötigen mehr Einarbeitung als ein einfacher Laser-Entfernungsmesser.
• Fest eingebauter Akku: Ein schneller Akkuwechsel unterwegs ist nicht vorgesehen.
• Keine Verwendung beim Laden: Messarbeiten müssen während des Ladevorgangs unterbrochen werden.
• Kleine Zieltafel: Für große Entfernungen kann eine größere Reflexfläche sinnvoll sein.
• Uneinheitliche Produktangaben: Schutzklasse, Zoomstufen und Anzahl der Messfunktionen werden nicht in allen Unterlagen identisch genannt.
• Entfernungsabhängige Genauigkeit: Die maximale Reichweite von 120 m bedeutet nicht, dass auf dieser Distanz durchgehend eine Abweichung von lediglich ±2 mm erreicht wird.

Hinweise für möglichst genaue Messungen

Für kurze Innenraummessungen kann der CD-120G meist aus der Hand verwendet werden. Bei großen Distanzen sollte das Gerät dagegen stabilisiert werden.

• Stativ verwenden: Besonders bei P2P-Messungen, indirekten Höhen und Entfernungen ab etwa 50 m.
• Geeignete Zieloberfläche wählen: Helle, gleichmäßige und möglichst senkrechte Flächen liefern meist bessere Ergebnisse.
• Zieltafel einsetzen: Bei dunklen, reflektierenden oder weit entfernten Zielen verbessert sie die Erfassung.
• Mehrfach messen: Wiederholte Messungen helfen, Ausreißer zu erkennen.
• Direkt- und Teilmessungen vergleichen: Eine Kontrollmessung erhöht die Sicherheit bei wichtigen Planungsdaten.
• Optik sauber halten: Staub und Fingerabdrücke sollten vorsichtig mit einem weichen, trockenen Tuch entfernt werden.
• Gerät akklimatisieren lassen: Nach starken Temperaturwechseln sollte vor der Messung kurz gewartet werden.
• Kalibrierung kontrollieren: Ein bekannter Referenzabstand zeigt, ob ein Korrekturwert erforderlich ist.
• Laser nicht auf Augen richten: Der Laser der Klasse 2 darf weder auf Personen noch auf stark spiegelnde Flächen gerichtet werden.
• Trocken lagern: Auch bei hoher Schutzklasse sollte das Gerät vor längerer Lagerung gereinigt und vollständig getrocknet werden.

Für wen eignet sich der CIGMAN Laser-Entfernungsmesser?

Der CIGMAN CD-120G eignet sich vor allem für Anwender, die regelmäßig größere Entfernungen oder schwer zugängliche Punkte messen. Bei Renovierungen helfen Flächen-, Volumen- und Malerfunktion bei der Materialberechnung. Auf Baustellen sind Kamera, Neigungssensor und Speicher nützlich. Für Grundstücke, Gärten, Hallen und Fassaden bietet die Reichweite von 120 m ausreichende Reserven.

Wer lediglich gelegentlich kleine Räume ausmisst, benötigt den großen Funktionsumfang möglicherweise nicht. Für solche Aufgaben reicht oft ein einfacheres Modell. Bei Außenmessungen, indirekten Höhen oder P2P-Distanzen spielt der CD-120G seine Stärken dagegen deutlich aus.

Fazit

Der CIGMAN Laser-Entfernungsmesser CD-120G ist ein vielseitiges Messgerät mit 120 m Reichweite, Zielkamera, grünem Laser, Neigungssensor und umfangreichen Berechnungsfunktionen. Besonders die Kamera und das Stativgewinde machen ihn für den Außeneinsatz interessanter als einfache Lasermessgeräte.

Seine größten Stärken liegen in der Funktionsvielfalt, der stabilen Messwertwiederholung und dem guten Preis-Leistungs-Verhältnis. Einschränkungen bestehen bei starkem Sonnenlicht, der anfangs komplexeren Bedienung und dem fest eingebauten Akku. Außerdem sollten wegen uneinheitlicher Angaben die konkrete Schutzklasse und Ausstattung der angebotenen Version vor dem Kauf geprüft werden. Mit einem geeigneten Stativ und einer ausreichend großen Zieltafel ist der CD-120G jedoch eine überzeugende Lösung für anspruchsvolle Messarbeiten rund um Bau, Renovierung und Grundstücksplanung.
