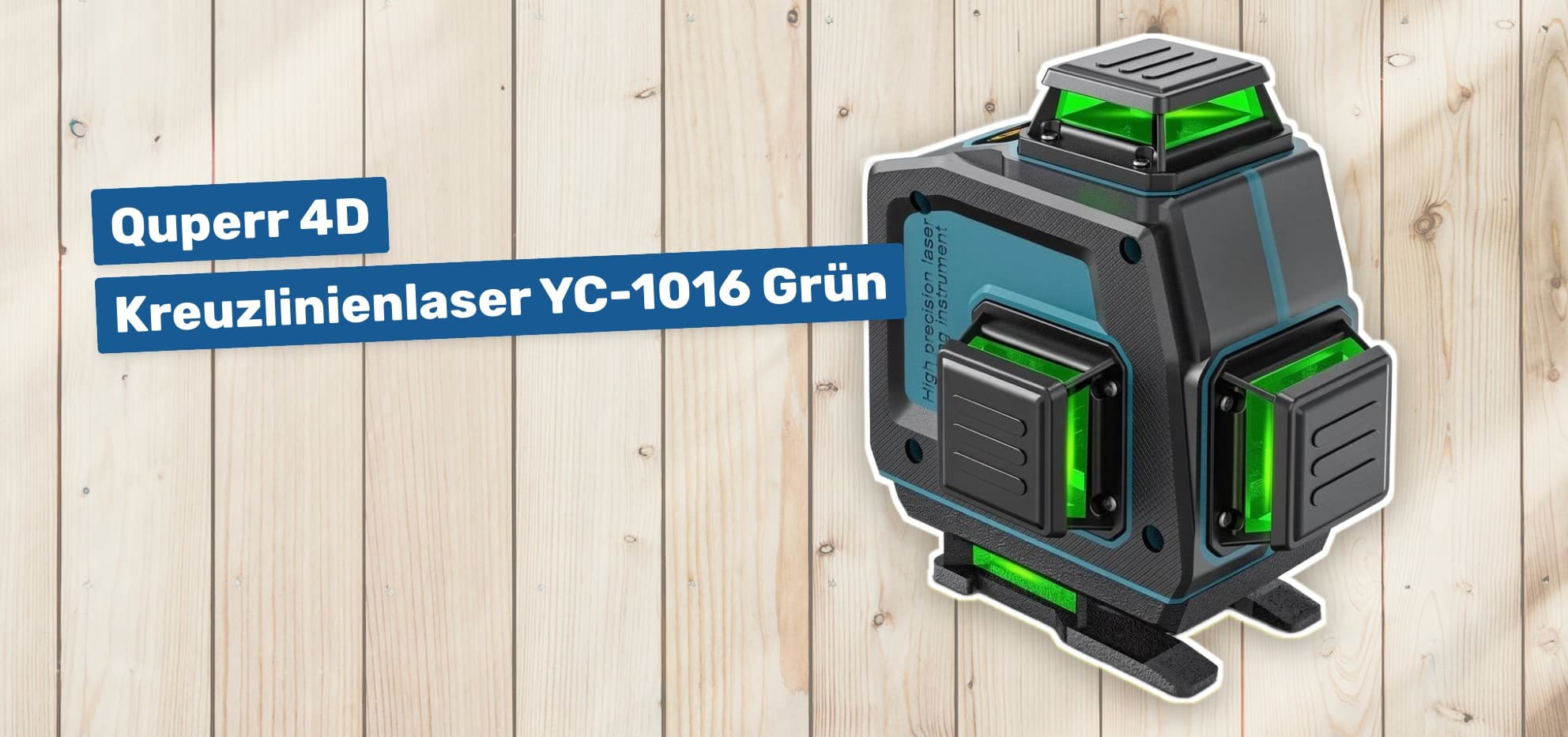

Quperr 4D Kreuzlinienlaser YC-1016 Grün

Der QUPERR 4D Kreuzlinienlaser YC-1016 Grün ist eine vielseitige Laser-Wasserwaage für Renovierung, Innenausbau und Montagearbeiten. Vier rundum projizierende Laserebenen erzeugen horizontale und vertikale Bezugslinien an Wänden, Boden und Decke. Damit lassen sich Fliesen, Möbel, Bilder, Kabeltrassen oder Trockenbauprofile schneller ausrichten als mit Wasserwaage und Markierschnur. Zwei Akkus, zahlreiche Halterungen und ein Transportkoffer machen das Set besonders für ambitionierte Heimwerker interessant.

Die wichtigsten Merkmale im Überblick

Der QUPERR YC-1016 kombiniert eine großflächige 4×360°-Abdeckung mit grünen Laserlinien. Durch die vier Laserebenen entstehen insgesamt 16 sichtbare Liniensegmente. Das Gerät muss dadurch bei Arbeiten an mehreren Wänden deutlich seltener umgesetzt werden.

• Lasersystem: Vier vollständige 360°-Laserebenen mit insgesamt 16 grünen Linien
• Betriebsarten: Automatische Selbstnivellierung und manueller Modus
• Nivellierbereich: Automatische Ausrichtung bei einer Neigung von bis zu 3°
• Warnfunktion: Blinkende Linien und akustisches Signal bei zu starker Neigung
• Reichweite: Bis zu 25 m unter geeigneten Licht- und Umgebungsbedingungen
• Helligkeit: Anpassbare Laserintensität
• Stromversorgung: Zwei austauschbare Lithium-Akkus mit jeweils 2.400 mAh
• Fernsteuerung: Bedienung ausgewählter Funktionen über die mitgelieferte Fernbedienung
• Montage: Magnet- und Wandhalterung sowie Stativanschlüsse in 1/4 Zoll und 5/8 Zoll
• Schutzart: IP54 gegen Staub in schädigender Menge und Spritzwasser geschützt
• Gewicht: Rund 0,54 kg ohne Akku
• Einsatzschwerpunkt: Innenausbau, Renovierung, Möbelmontage, Fliesenarbeiten und Trockenbau
• Stativ: Nicht im Lieferumfang enthalten

Was bedeutet 4D beziehungsweise 4×360°?

Die Bezeichnung „4D“ beschreibt bei diesem Linienlaser vier vollständig umlaufende Laserebenen. Dadurch stehen sowohl horizontale als auch vertikale Bezugslinien rund um das Gerät zur Verfügung. Besonders hilfreich ist das, wenn gleichzeitig an mehreren Wänden oder an Wand und Decke gearbeitet wird.

Beim Montieren einer Küchenzeile kann beispielsweise eine horizontale Ebene die Höhe mehrerer Hängeschränke markieren. Eine vertikale Ebene hilft dabei, Schränke, Steckdosen oder andere Bauteile lotrecht auszurichten. Bei Deckenarbeiten lassen sich Befestigungspunkte über größere Bereiche hinweg übertragen.

Nicht jede Aufgabe benötigt alle vier Ebenen. Für ein einzelnes Bild reichen meist eine horizontale und eine vertikale Linie aus. Da sich die Ebenen gezielt aktivieren lassen, bleibt das Laserbild übersichtlich und der Energieverbrauch kann reduziert werden.

Grüne Laserlinien und ihre Sichtbarkeit

Grüne Laserlinien sind für das menschliche Auge in vielen Situationen leichter erkennbar als rote. Im Innenraum zeigt der QUPERR Kreuzlinienlaser daher auch über mehrere Meter hinweg gut sichtbare Linien. Praktische Erfahrungen bestätigen eine klare Darstellung auf Wänden und Decken, selbst in helleren Räumen.

Die angegebene Reichweite von bis zu 25 m ist als Maximalwert zu verstehen. Kontrast, Untergrund und Umgebungslicht beeinflussen die tatsächliche Sichtbarkeit. Im Freien nimmt sie bei direkter Sonneneinstrahlung deutlich ab. Im Schatten und auf kürzeren Distanzen kann die mitgelieferte Zielplatte das Auffinden der Linie erleichtern.

Für sehr feine Markierungen ist außerdem zu beachten, dass eine Laserlinie mit zunehmender Entfernung breiter wirkt. Vereinzelt wird die Linie als relativ kräftig beschrieben. Wer millimetergenau arbeitet, sollte deshalb die Mitte der Linie als Referenz verwenden und kritische Maße zusätzlich kontrollieren.

Selbstnivellierung und manueller Modus

Im normalen Betrieb richtet sich der Linienlaser innerhalb eines Neigungsbereichs von bis zu 3° automatisch aus. Das Gerät muss daher nur ungefähr waagerecht aufgestellt werden. Nach einer kurzen Beruhigungsphase stehen die Linien horizontal beziehungsweise vertikal.

Ist der Untergrund zu stark geneigt, blinkt der Laser und gibt einen Warnton aus. Diese Funktion hilft dabei, eine fehlerhafte Linie nicht versehentlich als korrekte Referenz zu übernehmen.

Für Treppen, Geländer, Dachschrägen oder dekorative Verläufe steht ein manueller Modus bereit. Dazu wird die mittlere Taste zwischen der vertikalen und horizontalen Taste etwa drei Sekunden gedrückt. Die Selbstnivellierung und der Alarm werden dabei deaktiviert, sodass sich auch bewusst schräge Linien projizieren lassen.

Im manuellen Modus ist besondere Aufmerksamkeit erforderlich: Eine projizierte Linie ist dann nicht automatisch waagerecht oder lotrecht. Vor dem Übertragen sollte daher geprüft werden, ob der gewünschte Winkel korrekt eingestellt ist.

Praktische Einsatzmöglichkeiten

Der QUPERR 4D Kreuzlinienlaser eignet sich nicht nur zum Fliesenlegen. Seine vier Laserebenen sind überall dort hilfreich, wo mehrere Punkte oder Bauteile eine gemeinsame Höhe beziehungsweise Flucht erhalten sollen.

• Küchenmontage: Hängeschränke, Arbeitsflächen und Elektrogeräte auf einer durchgehenden Linie ausrichten
• Fliesenarbeiten: Waagerechte und senkrechte Fugen über Wandflächen hinweg planen
• Bilder und Regale: Mehrere Elemente auf gleicher Höhe positionieren
• Trockenbau: Profile und Unterkonstruktionen an Boden, Wänden und Decke übertragen
• Elektroinstallation: Steckdosen, Schalter, Verteiler und Kabelkanäle sauber anordnen
• Deckenmontage: Leuchten, Abhängungen und Befestigungspunkte ausrichten
• Möbelbau: Schränke, Arbeitsplatten und Einbauten auf Höhenunterschiede prüfen
• Schräge Konstruktionen: Im manuellen Modus Linien für Geländer oder geneigte Bauteile vorgeben

Bei größeren Sanierungen liegt der Hauptvorteil in der Zeitersparnis. Statt alle paar Meter mit Wasserwaage, Schnur und Bleistift neue Markierungen zu setzen, kann eine durchgehende Laserlinie als gemeinsame Referenz dienen.

Bedienung im Arbeitsalltag

Die Grundfunktionen lassen sich über drei Tasten am Gerät steuern. Nach kurzer Eingewöhnung können die horizontalen und vertikalen Ebenen passend zur jeweiligen Aufgabe ausgewählt werden. Die Fernbedienung ist besonders praktisch, wenn der Laser an einer Wand, unter der Decke oder weiter entfernt positioniert wurde.

Die automatische Warnung bei zu starker Neigung funktioniert als wichtige Kontrollhilfe. Für zuverlässige Ergebnisse sollte das Gerät nach dem Aufstellen kurz auspendeln. Ein stabiler Untergrund ist dabei entscheidend. Bewegliche Böden, Erschütterungen oder ein wackeliges Stativ können die Linie beeinflussen.

Die mitgelieferte Anleitung fällt knapp und teilweise klein gedruckt aus. Insbesondere die Verwendung der verschiedenen Halterungen und der Wechsel in den manuellen Modus können anfangs etwas Übung erfordern. Die Bedienung des Lasers selbst ist dagegen vergleichsweise schnell nachvollziehbar.

Akkus und Laufzeit

Im Set befinden sich zwei Lithium-Akkus mit jeweils 2.400 mAh. Während ein Akku im Gerät arbeitet, kann der zweite als Reserve bereitliegen. Das reduziert Unterbrechungen bei längeren Renovierungs- und Montagearbeiten.

Eine konkrete Laufzeit wird nicht angegeben. Sie hängt davon ab, wie viele Laserebenen gleichzeitig aktiv sind und welche Helligkeitsstufe verwendet wird. Wer nur die tatsächlich benötigten Ebenen einschaltet, kann die verfügbare Energie effizienter nutzen.

Vor einer längeren Lagerung sollten die Akkus nicht vollständig entladen sein. Außerdem empfiehlt es sich, sie trocken und vor extremen Temperaturen geschützt aufzubewahren.

Lieferumfang und Befestigungsmöglichkeiten

Ein wesentlicher Pluspunkt ist das umfangreiche Zubehör. Der Lieferumfang umfasst neben dem Kreuzlinienlaser unter anderem:

• Zwei Akkus mit jeweils 2.400 mAh
• Ladegerät für die Stromversorgung
• Fernbedienung zur Steuerung aus einiger Entfernung
• Magnetische Halterung zur Befestigung an geeigneten Metallflächen
• Wandplatte und Metallblech für unterschiedliche Montagesituationen
• Drehbare Basis zur Ausrichtung des Geräts
• Hebebasis für kleinere Höhenkorrekturen
• Adapter von 5/8 Zoll auf 1/4 Zoll
• Zielplatte zur besseren Erkennbarkeit der Laserlinie
• Brille zur Unterstützung der Sichtbarkeit unter bestimmten Bedingungen
• Transportkoffer zur geschützten Aufbewahrung

Ein großes Stativ fehlt. Durch die üblichen 1/4-Zoll- und 5/8-Zoll-Anschlüsse kann jedoch ein vorhandenes Foto- oder Baustativ genutzt werden. Für gelegentliche Arbeiten reichen häufig die Magnet- und Wandhalterungen aus. Wer regelmäßig auf wechselnden Höhen arbeitet, profitiert dennoch von einem stabilen Baustativ.

Die Halterungen erfüllen ihren Zweck, werden qualitativ aber nicht durchgehend auf professionellem Niveau eingeordnet. Einige Zubehörteile können bei der Einstellung etwas Geduld erfordern.

Verarbeitung und Schutz im Baustellenalltag

Das Gehäuse besteht überwiegend aus Kunststoff und Aluminium. Es vermittelt insgesamt einen stabilen Eindruck, bleibt mit rund 0,54 kg ohne Akku aber vergleichsweise handlich. Die Schutzart IP54 macht das Gerät für typische Renovierungsumgebungen geeignet.

IP54 bedeutet allerdings nicht, dass der Laser wasserdicht ist. Er sollte weder starkem Regen ausgesetzt noch in Wasser getaucht werden. Auch feiner Baustaub sollte nach der Arbeit vorsichtig entfernt werden, damit Bedienelemente, Pendelmechanik und Laserfenster langfristig zuverlässig funktionieren.

Der mitgelieferte Koffer hält Laser, Akkus, Adapter und Halterungen zusammen. Das erleichtert den Transport und schützt empfindliche Teile vor Stößen und Verschmutzung.

Stärken des QUPERR YC-1016

• Große Raumabdeckung: Vier 360°-Ebenen reduzieren das häufige Umsetzen des Geräts.
• Gut sichtbare grüne Linien: Im Innenbereich sind die Projektionen auch auf größere Entfernung klar erkennbar.
• Automatische Ausrichtung: Die Selbstnivellierung vereinfacht den Aufbau und reduziert typische Anwenderfehler.
• Warnsignal bei Schrägstellung: Blinklicht und Signalton weisen auf einen überschrittenen Nivellierbereich hin.
• Manueller Modus: Auch geneigte Linien für Treppen, Geländer und andere schräge Konstruktionen sind möglich.
• Zwei Wechselakkus: Der Ersatzakku erleichtert längere Arbeitseinsätze.
• Umfangreiches Zubehör: Halterungen, Adapter, Zielplatte, Fernbedienung und Koffer sind bereits enthalten.
• Flexible Montage: Magnetbefestigung, Wandmontage und zwei gängige Stativgewinde stehen zur Verfügung.
• Überzeugendes Preis-Leistungs-Verhältnis: Die Kombination aus vier Ebenen und umfangreichem Set wird wiederholt positiv hervorgehoben.
• IP54-Gehäuse: Schutz gegen Staub und Spritzwasser verbessert die Alltagstauglichkeit.

Schwächen und Einschränkungen

• Kein großes Stativ enthalten: Für eine freie Höhenpositionierung ist häufig ein separates Stativ erforderlich.
• Knappe Bedienungsanleitung: Funktionen und Zubehör werden nur eingeschränkt erklärt.
• Eingewöhnung nötig: Der manuelle Modus und einige Halterungen sind nicht sofort selbsterklärend.
• Außeneinsatz begrenzt: Bei direktem Sonnenlicht sinkt die Sichtbarkeit deutlich.
• Teilweise kräftige Laserlinien: Sehr feine Mess- und Markierarbeiten erfordern sorgfältiges Arbeiten mit der Linienmitte.
• Zubehör nicht durchgehend hochwertig: Einzelne Halterungen können etwas fummelig wirken.
• Keine Genauigkeitsangabe verfügbar: Eine konkrete Messtoleranz pro Meter wird nicht ausgewiesen.
• Keine definierte Akkulaufzeit: Die tatsächliche Betriebsdauer muss abhängig von Helligkeit und aktiven Ebenen eingeschätzt werden.

Hinweise für möglichst genaue Ergebnisse

Ein Linienlaser ersetzt nicht in jeder Situation eine Kontrollmessung. Besonders bei langen Distanzen, präzisen Fliesenfugen oder passgenauen Einbauten sollte das Ergebnis stichprobenartig überprüft werden.

• Stabil aufstellen: Einen festen Untergrund oder ein belastbares Stativ verwenden.
• Ausnivellieren lassen: Nach dem Einschalten warten, bis das Pendel zur Ruhe gekommen ist.
• Warnsignal beachten: Blinkende Linien nicht als gültige Referenz übernehmen.
• Nur benötigte Ebenen aktivieren: Das verbessert die Übersicht und schont den Akku.
• Linienmitte markieren: Bei breiteren Projektionen immer dieselbe Kante beziehungsweise die Mitte verwenden.
• Kontrollmessung durchführen: Vor dauerhaften Bohrungen oder Zuschnitten wichtige Maße gegenprüfen.
• Laserfenster sauber halten: Staub nur mit einem weichen, trockenen Tuch entfernen.
• Pendel beim Transport sichern: Das Gerät ausgeschaltet und geschützt im Koffer transportieren.

Sicherheit beim Umgang mit dem Laser

Direktes Blicken in den Laserstrahl ist zu vermeiden. Der Strahl sollte außerdem nicht absichtlich auf andere Personen oder reflektierende Flächen gerichtet werden. Kinder sollten das Gerät nicht unbeaufsichtigt verwenden.

Die mitgelieferte grüne Brille kann den Kontrast der Linie verbessern. Sie ist jedoch kein Freibrief, direkt in den Strahl zu sehen, und sollte nicht automatisch mit einer zertifizierten Laserschutzbrille gleichgesetzt werden.

Für wen eignet sich der QUPERR 4D Kreuzlinienlaser?

Der QUPERR YC-1016 richtet sich vor allem an Heimwerker, Renovierende und Anwender, die regelmäßig Möbel, Fliesen, Profile oder Installationen ausrichten. Auch für kleinere gewerbliche Montagearbeiten kann die große 360°-Abdeckung nützlich sein.

Für hochpräzise professionelle Vermessungen fehlen dagegen wichtige dokumentierte Angaben, insbesondere eine konkrete Genauigkeitstoleranz. Wer täglich unter anspruchsvollen Baustellenbedingungen arbeitet oder eine nachweisbare Messgenauigkeit benötigt, sollte das Gerät vor dem Einsatz prüfen oder ein entsprechend zertifiziertes Profimodell in Betracht ziehen.

Fazit

Der QUPERR 4D Kreuzlinienlaser YC-1016 Grün bietet eine umfangreiche Ausstattung zu einem attraktiven Gesamtpreis. Besonders überzeugend sind die vier 360°-Laserebenen, die gut sichtbaren grünen Linien, die automatische Selbstnivellierung und die beiden Wechselakkus. Magnet- und Wandhalterungen, Fernbedienung, Zielplatte sowie Transportkoffer machen das Set vielseitig einsetzbar.

Abstriche gibt es beim fehlenden Stativ, der knappen Anleitung und der nicht näher ausgewiesenen Messgenauigkeit. Für Renovierungen, Küchenmontage, Fliesenarbeiten, Trockenbau und das präzise Aufhängen mehrerer Gegenstände ist der QUPERR Linienlaser dennoch ein praktisches Werkzeug mit starkem Preis-Leistungs-Verhältnis.
