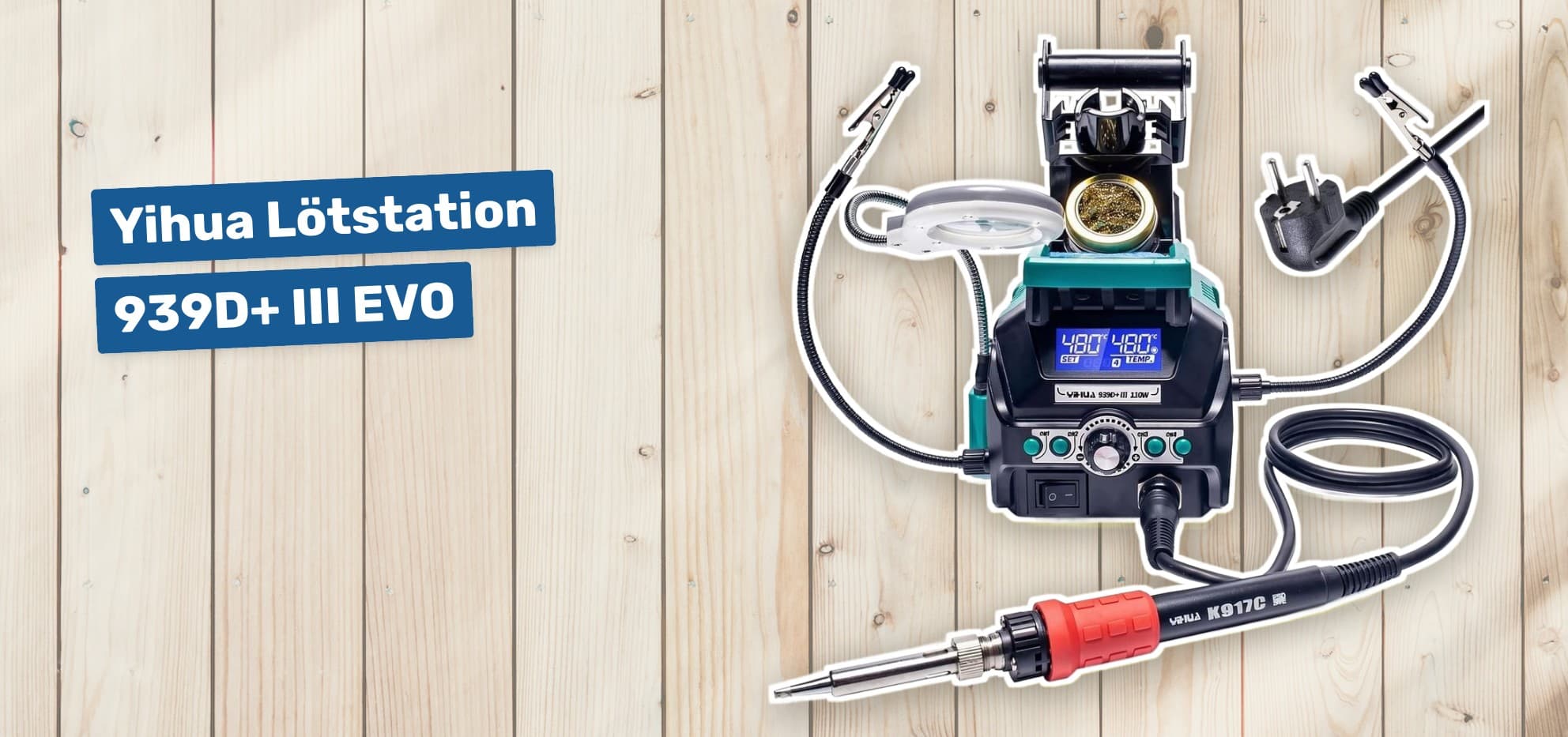

Yihua Lötstation 939D+ III EVO

Die Yihua Lötstation 939D+ III EVO richtet sich an ambitionierte Hobbyanwender, Elektronikbastler und Reparaturwerkstätten. Ihr Temperaturbereich bis 480 °C, vier Speicherplätze und die schnelle Aufheizung erleichtern sowohl feine Arbeiten an Platinen als auch das Löten größerer Verbindungen. Ergänzt wird die digitale Lötstation durch Haltearme, eine beleuchtete Lupe und ein umfangreiches Ablagesystem.

Technische Daten und Hauptmerkmale

Die YIHUA 939D+ III EVO verbindet eine kompakte Bauform mit Funktionen, die sonst häufig professionellen Lötstationen vorbehalten sind.

• Temperaturbereich: einstellbar von 200 bis 480 °C
• Temperaturregelung: PID-Regelung zur möglichst gleichmäßigen Stabilisierung der eingestellten Temperatur
• Anzeige: zwei LCD-Anzeigen für Soll- und Ist-Temperatur
• Temperaturspeicher: vier frei belegbare Speicherplätze
• Kalibrierung: digitale Temperaturkalibrierung zur Anpassung der angezeigten Temperatur
• Ruhemodus: reduziert die Belastung der Lötspitze während Arbeitspausen
• Netzanschluss: 220 bis 240 V Wechselstrom, 50 Hz
• Stecker: EU-Stecker Typ F
• Abmessungen der Haupteinheit: etwa 16,8 × 12,8 × 18,5 cm
• Betriebstemperatur: 0 bis 40 °C
• Widerstand zwischen Lötspitze und Erde: weniger als 2 Ω
• Kompatible Spitzen: Lötspitzen der YIHUA-Serie 902, darunter die Varianten 1400, 1401 und 1402
• Support: zwölf Monate technische Unterstützung innerhalb der EU

Die Produktbezeichnung nennt eine Leistung von 110 W. In den technischen Angaben finden sich zusätzlich Werte von 220 W als maximale Leistung und 22 W als Nennleistung. Da diese Angaben nicht eindeutig zusammenpassen, sollte die Leistungsaufnahme nicht mit der Heizleistung gleichgesetzt werden. Für die Praxis ist vor allem entscheidend, dass die Station ihre Arbeitstemperatur schnell erreicht und bei Belastung nachregelt.

Temperaturregelung und Dual-LCD-Anzeige

Bei empfindlichen Bauteilen ist nicht nur die eingestellte Temperatur wichtig. Entscheidend ist auch, wie gut eine Lötstation diesen Wert hält. Die Yihua 939D+ III EVO verwendet dafür eine PID-Regelung. Sie überwacht die Temperatur fortlaufend und passt die Heizleistung an, sobald die Lötspitze Wärme an eine Lötstelle abgibt.

Das Dual-LCD zeigt die gewünschte Soll-Temperatur und die aktuelle Temperatur des Heizelements gleichzeitig an. Dadurch lässt sich erkennen, ob die Station bereits einsatzbereit ist oder nach einer größeren Lötstelle noch aufheizt. Das ist besonders hilfreich beim Entlöten, bei temperaturempfindlichen Platinen und beim Wechsel zwischen unterschiedlich großen Bauteilen.

Die digitale Kalibrierungsfunktion kann Abweichungen zwischen der angezeigten Temperatur und der tatsächlich an der Spitze gemessenen Temperatur ausgleichen. Für eine genaue Kalibrierung ist allerdings ein geeignetes Lötspitzen-Thermometer erforderlich.

Vier Speicherplätze für wiederkehrende Arbeiten

Die vier Temperaturtasten gehören zu den praktischsten Eigenschaften dieser digitalen Lötstation. Häufig verwendete Werte müssen nicht bei jedem Arbeitsschritt neu eingestellt werden. Stattdessen genügt ein Tastendruck.

Eine mögliche Belegung wäre:

• Niedrige Temperatur: für Arbeitspausen oder besonders empfindliche Bauteile
• Mittlere Temperatur: für typische Lötarbeiten an Lochrasterplatinen und THT-Komponenten
• Erhöhte Temperatur: für größere Lötstellen oder Leitungen
• Hohe Temperatur: für kurzzeitige Entlötarbeiten und Bauteile mit hoher Wärmeableitung

Die geeignete Temperatur hängt von der Lötspitze, dem verwendeten Lot, der Größe der Kontaktfläche und der Wärmeempfindlichkeit des Bauteils ab. Ein unnötig hoher Wert kann Leiterbahnen, Bauteile und Lötspitzen belasten. Meist ist eine passende Spitzenform wirkungsvoller als eine starke Erhöhung der Temperatur.

Zubehör und X2-Aufbewahrungssystem

Das X2-System fasst mehrere Funktionen in einer gemeinsamen Einheit zusammen. Es dient als Lötkolbenhalter, Reinigungsstation und Ablage für Zubehör. Zudem sind Aufbewahrungsmöglichkeiten für Lötspitzen sowie eine Halterung für eine Lötzinnspule vorgesehen. Das kann für mehr Ordnung sorgen und verhindert, dass heiße oder verschmutzte Teile unkontrolliert auf der Arbeitsfläche liegen.

Zum Lieferkonzept gehören außerdem zwei flexible Haltearme. Sie können Platinen oder Kabel fixieren, sodass beide Hände zum Löten frei bleiben. Gerade bei kleinen Reparaturen und beim Verbinden von Leitungen ist das hilfreich. In der Praxis können sich die Arme jedoch teilweise leichter verstellen als gewünscht. Bei schweren Platinen oder starkem Druck ist daher eine separate Platinenhalterung stabiler.

Die Lupe besitzt eine integrierte LED-Beleuchtung und ist für kleine Bauteile gedacht. Mehrere Nutzer bewerten die Lichtleistung jedoch als schwach. Auch die Qualität der Lupeneinheit überzeugt nicht durchgehend. Für sehr feine SMD-Arbeiten kann deshalb eine separate Lupenleuchte oder ein Mikroskop die bessere Lösung sein.

Geeignete Anwendungen

Die YIHUA 939D+ III EVO eignet sich für Löt- und Entlötaufgaben an THT- und SMD-Bauteilen. Dazu zählen unter anderem DIP-, SOP- und SOIC-Bauformen. Typische Einsatzbereiche sind:

• Elektronikreparaturen: Austausch defekter Bauteile in Verstärkern, Netzteilen und anderen Geräten
• Platinenarbeiten: Löten von Widerständen, Kondensatoren, Steckverbindern und integrierten Schaltungen
• Kabelverbindungen: Verzinnen und Verbinden von Leitungen unterschiedlicher Stärke
• Entlöten: Arbeiten mit Entlötlitze oder anderen manuellen Entlötwerkzeugen
• Modellbau und Hobbyelektronik: Aufbau kleiner Schaltungen, Sensorprojekte und Reparaturen
• Gelegentliche Präzisionsarbeiten: Bearbeitung kleiner SMD-Komponenten mit geeigneter Lötspitze

Auch stärkere Leitungen wurden erfolgreich bearbeitet. Solche Aufgaben erfordern jedoch eine Spitze mit ausreichend großer Kontaktfläche. Eine sehr feine Spitze überträgt trotz hoher Temperatureinstellung möglicherweise nicht genügend Wärme.

Erfahrungen im praktischen Einsatz

Besonders häufig wird die kurze Aufheizzeit hervorgehoben. Die Station erreicht ihre eingestellte Temperatur schnell und reagiert zügig auf einen Wechsel zwischen den gespeicherten Werten. Das erleichtert Arbeitsabläufe, bei denen abwechselnd kleine Platinenkontakte und größere Lötstellen bearbeitet werden.

Auch der Lötkolben selbst wird als leicht und handlich beschrieben. Das flexible Kabel schränkt die Bewegungsfreiheit nur wenig ein. Bei längeren Reparaturen ist das angenehmer als ein schwerer Lötkolben mit steifer Zuleitung. Entlötarbeiten mit Litze und höheren Temperaturen sind ebenfalls möglich.

Das Display bietet eine übersichtliche Kontrolle über Temperatur und Funktionen. Zusammen mit den vier Speicherplätzen sorgt es für eine komfortablere Bedienung als bei einfachen Lötkolben ohne Regelstation. Das Preis-Leistungs-Verhältnis wird mehrfach positiv bewertet.

Beim Zubehör fällt das Bild gemischter aus. Die Haltearme sind grundsätzlich nützlich, können sich aber zu leicht verstellen. Vereinzelt wird außerdem berichtet, dass sich die Verbindung zwischen Lötkolbenständer und Station beim Bewegen lösen kann. Das ist vor allem relevant, wenn das Gerät häufig umgesetzt wird. Die Lupe und ihre LED-Beleuchtung gelten als die deutlichsten Schwachpunkte.

Zur langfristigen Haltbarkeit liegen unterschiedliche Eindrücke vor. Viele Erfahrungen beziehen sich auf die erste Nutzung oder einen begrenzten Zeitraum. In einem einzelnen Fall wurde nach Ablauf der Garantie ein elektrischer Fehler gemeldet, bei dem der Fehlerstrom-Schutzschalter auslöste. Das ist kein häufig bestätigtes Problem, unterstreicht aber die Notwendigkeit, eine auffällige oder beschädigte Station sofort vom Netz zu trennen und nicht weiterzuverwenden.

Bleifreies und bleihaltiges Lot

Mit bleifreiem Lot können Lötstellen matter aussehen als mit traditionellem bleihaltigem Lot. Eine matte Oberfläche bedeutet daher nicht automatisch, dass eine kalte oder fehlerhafte Lötstelle vorliegt. Wichtiger sind eine saubere Benetzung, eine passende Form der Lötstelle und eine feste elektrische Verbindung.

Bleifreies Lot benötigt häufig eine etwas höhere Verarbeitungstemperatur und gutes Flussmittel. Bleihaltiges Lot lässt sich zwar oft leichter verarbeiten, stellt aber ein Gesundheits- und Umweltrisiko dar. Beim Umgang sind die geltenden Vorschriften zu beachten. Unabhängig von der Lotart sollte der Arbeitsplatz gut belüftet sein. Nach der Arbeit empfiehlt sich gründliches Händewaschen.

Vorteile und Nachteile

Vorteile

• Schnelle Aufheizung: verkürzt Wartezeiten und ermöglicht zügige Temperaturwechsel
• Großer Temperaturbereich: 200 bis 480 °C decken zahlreiche Löt- und Entlötarbeiten ab
• Vier Speicherplätze: häufig benötigte Temperaturen sind direkt abrufbar
• Dual-LCD: Soll- und Ist-Temperatur bleiben gleichzeitig sichtbar
• PID-Regelung: unterstützt eine stabile Arbeitstemperatur
• Digitale Kalibrierung: ermöglicht eine genauere Anpassung der Temperaturanzeige
• Handlicher Lötkolben: geringes Gewicht und flexibles Kabel erleichtern längere Arbeiten
• Umfangreiche Ablage: Halter, Reinigungsbereich und Zubehörfächer sorgen für Ordnung
• Gute Ausstattung: Haltearme, Lupe und LED-Licht sind bereits integriert
• Austauschbare Spitzen: kompatible Spitzen der YIHUA-Serie 902 sind erhältlich
• Gutes Preis-Leistungs-Verhältnis: viele Komfortfunktionen für Hobby und Werkstatt

Nachteile

• Schwache Lupenbeleuchtung: die integrierte LED reicht für feine Arbeiten nicht immer aus
• Begrenzte Qualität der Lupe: die Lupeneinheit wird nicht durchgehend als robust wahrgenommen
• Nachgiebige Haltearme: Platinen können sich bei Belastung verstellen
• Halterung teilweise locker: der Ständer kann sich beim Umsetzen der Station lösen
• Uneinheitliche Leistungsangaben: die Werte zur Leistung sind nicht klar nachvollziehbar
• Spitzenqualität nur durchschnittlich: für anspruchsvolle Anwendungen können hochwertigere Ersatzspitzen sinnvoll sein
• Keine belastbare Langzeitbewertung: viele positive Eindrücke beziehen sich vor allem auf die anfängliche Nutzung

Pflege und sicherer Betrieb

Eine gepflegte Lötspitze überträgt Wärme besser und hält länger. Vor dem ersten Einsatz sollte sie vollständig verzinnt werden. Während der Arbeit wird überschüssiges Lot vorzugsweise mit Messingwolle oder einem nur leicht angefeuchteten Reinigungsschwamm entfernt. Starkes Abschleifen ist zu vermeiden, da es die Schutzschicht der Spitze zerstören kann.

• Spitze verzinnt lagern: Vor dem Ausschalten eine dünne Lotschicht aufbringen, um Oxidation zu reduzieren.
• Temperatur passend wählen: Dauerhaft maximale Hitze verkürzt die Lebensdauer von Spitze und Heizelement.
• Ruhemodus nutzen: Bei längeren Pausen sollte die Temperatur abgesenkt oder der Ruhemodus verwendet werden.
• Lüftung sicherstellen: Lötdämpfe sollten nicht direkt eingeatmet werden; eine Absaugung ist empfehlenswert.
• Schutzbrille tragen: Sie schützt vor heißen Lotspritzern und abgetrennten Drahtenden.
• Kabel kontrollieren: Beschädigte Leitungen, lockere Steckverbindungen oder ungewöhnliche Gerüche sind Warnzeichen.
• Trocken aufstellen: Die Station gehört auf eine feste, hitzebeständige und trockene Arbeitsfläche.
• Vor Wartungsarbeiten ausstecken: Lötspitzen und Zubehör erst nach dem Abkühlen wechseln.
• Bei elektrischen Auffälligkeiten abschalten: Löst ein Schutzschalter aus, darf das Gerät nicht weiter betrieben oder eigenständig geöffnet werden.

Fazit

Die Yihua Lötstation 939D+ III EVO bietet eine überzeugende Kombination aus schneller Aufheizung, digitaler Temperaturregelung und praktischen Speicherfunktionen. Sie eignet sich für Hobbyelektronik, Reparaturen und regelmäßig anfallende Lötarbeiten. Vor allem der leichte Lötkolben, das Dual-LCD und die vier Temperaturplätze erleichtern den Arbeitsalltag.

Abstriche gibt es beim Zubehör. Die LED-Lupe ist für anspruchsvolle Präzisionsarbeiten zu schwach, und die Haltearme könnten stabiler sein. Wer diese Komponenten eher als Zugabe betrachtet und bei Bedarf durch separates Zubehör ergänzt, erhält eine vielseitige Lötstation mit gutem Funktionsumfang. Für sehr intensive professionelle Dauernutzung bleiben die widersprüchlichen Leistungsangaben und die noch begrenzt belegte Langzeithaltbarkeit Punkte, die vor dem Kauf bedacht werden sollten.
