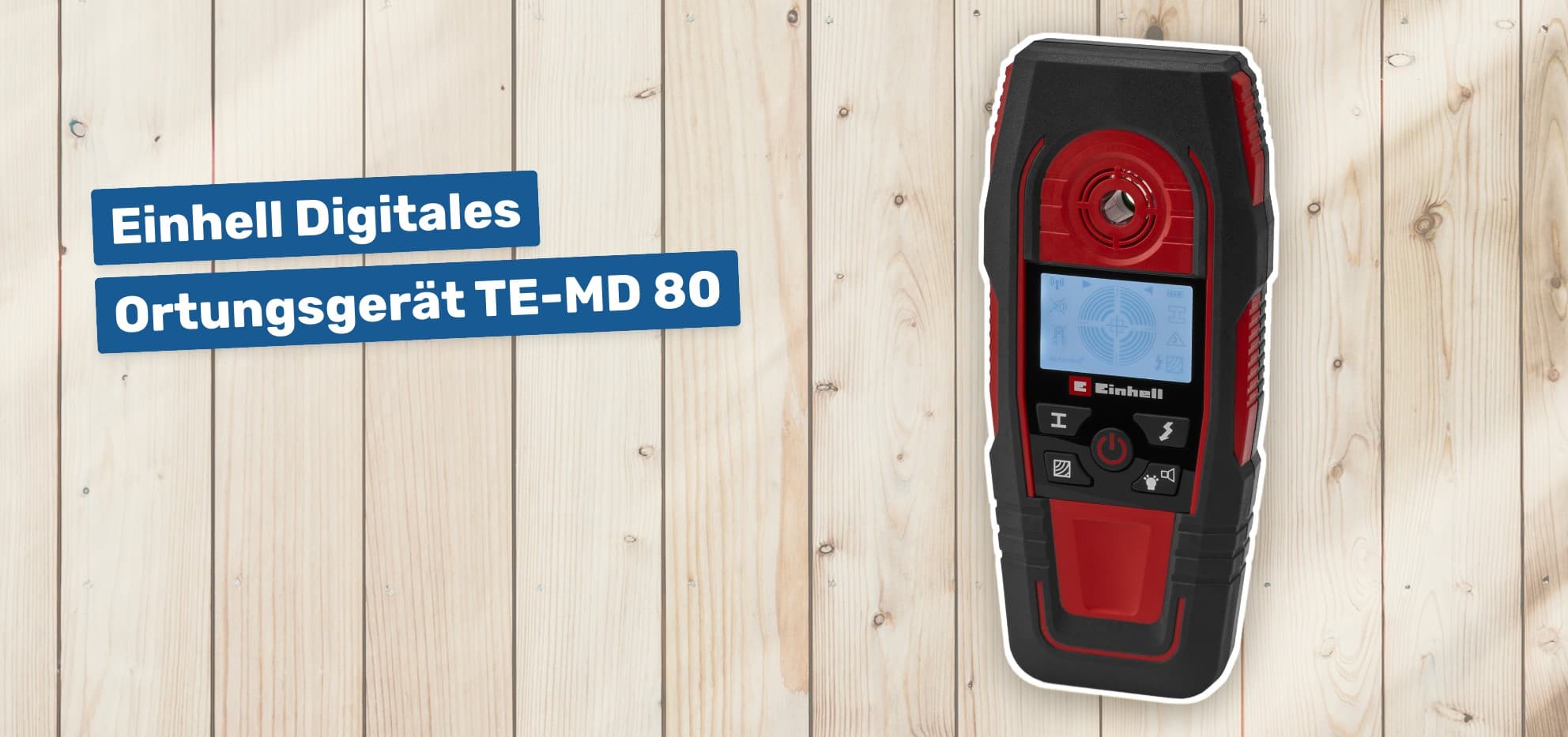

Einhell Digitales Ortungsgerät TE-MD 80

Das Einhell Digitale Ortungsgerät TE-MD 80 soll vor Bohr- und Montagearbeiten sichtbar machen, was sich unter der Wandoberfläche verbirgt. Es erkennt Metalle, Holzbalken und stromführende Leitungen. Ein LCD-Display, ein farbiger Leuchtring und ein akustisches Signal helfen dabei, gefundene Objekte einzugrenzen. Damit richtet sich der Leitungssucher vor allem an Heimwerker, die Regale, Schränke oder Wandhalterungen möglichst sicher befestigen möchten.

Funktionsumfang des Einhell TE-MD 80

Das TE-MD 80 vereint mehrere Suchfunktionen in einem handlichen Gerät. Es kann eisenhaltige Metalle wie Stahl, Nichteisenmetalle wie Kupfer, Holz sowie spannungsführende Leitungen erkennen. Die jeweilige Betriebsart wird über die integrierten Tasten ausgewählt.

Die automatische Kalibrierung reduziert den Aufwand vor der Messung. Eine manuelle Einstellung der Sensorik ist nicht vorgesehen. Trotzdem sollte das Gerät zu Beginn an einer Stelle angesetzt werden, an der möglichst kein verborgenes Objekt vermutet wird. Anschließend wird es langsam und gleichmäßig über die Wand geführt.

Für die Auswertung stehen drei Rückmeldungen zur Verfügung:

• LCD-Anzeige: Zeigt an, wie nah sich das Gerät am erkannten Objekt beziehungsweise an dessen Zentrum befindet.
• Farbiger Leuchtring: Grün signalisiert einen freien Bereich, Orange die Annäherung und Rot die Zentrierung über dem erkannten Objekt.
• Akustisches Signal: Ergänzt die optische Anzeige, damit ein Fund auch ohne ständigen Blick auf das Display wahrgenommen wird.

In der Mitte des Leuchtrings befindet sich eine Markierungsöffnung. Durch sie lässt sich die ermittelte Position direkt mit einem Stift anzeichnen. Das ist besonders praktisch, wenn Anfang und Ende eines erkannten Bereichs markiert und daraus die ungefähre Mitte bestimmt werden sollen.

Technische Daten und Ortungstiefen

Die maximalen Ortungstiefen hängen vom gesuchten Material ab. Große eisenhaltige Objekte lassen sich grundsätzlich tiefer erkennen als Holz oder Nichteisenmetalle.

• Eisenhaltige Metalle: bis zu 8 cm
• Stromführende Leitungen: bis zu 6 cm
• Nichteisenmetalle wie Kupfer: bis zu 3,8 cm
• Holz: bis zu 2,4 cm
• Stromversorgung: 9-V-Blockbatterie vom Typ 6F22
• Abschaltautomatik: nach rund einer Minute ohne Nutzung
• Abmessungen: etwa 19,6 × 8,5 × 2,9 cm
• Gewicht: rund 0,21 kg
• Material: Kunststoff mit Softgrip-Flächen
• Farbe: Rot und Schwarz
• Artikelnummer: 2270145
• EAN: 4006825679342
• Lieferumfang: Ortungsgerät und Handschlaufe
• Garantie: zwei Jahre gemäß den geltenden Garantiebedingungen

Die genannten Erfassungstiefen sind Maximalwerte. Die tatsächliche Leistung hängt unter anderem von Größe und Lage des Objekts, Wandmaterial, Feuchtigkeit und Oberflächenbeschaffenheit ab. Ein dünnes Kabel oder ein tief liegender Holzbalken kann schwieriger zu erkennen sein als ein großes Metallprofil nahe der Oberfläche.

Handhabung und Ergonomie

Das Gehäuse ist für die Bedienung mit einer Hand ausgelegt. Der Softgrip verbessert den Halt und unterstützt eine ruhige Führung über der Wand. Mit der mitgelieferten Handschlaufe lässt sich das Gerät zusätzlich sichern.

Auf der Rückseite befindet sich ein Schutzgleiter, der Kratzer und Abrieb auf empfindlichen Wandflächen reduzieren soll. Mit knapp 20 cm Länge ist das TE-MD 80 nicht besonders kompakt, bleibt mit etwa 210 g aber leicht genug für längere Messungen.

Die automatische Abschaltung schont die Batterie, wenn das Gerät nach der Messung liegen bleibt. Eine passende 9-V-Batterie ist allerdings nicht im Lieferumfang enthalten und muss vor dem ersten Einsatz separat beschafft werden.

Typische Einsatzbereiche

Der digitale Leitungssucher eignet sich für verschiedene Renovierungs- und Montagearbeiten im Haus. Besonders nützlich ist er überall dort, wo vor dem Bohren Unsicherheit über den Wandaufbau besteht.

• Regale montieren: Suche nach Leitungen und Metallteilen im Bereich der geplanten Dübel.
• Fernseher oder Wandhalterungen befestigen: Prüfung mehrerer Bohrpunkte vor der Montage.
• Holzständer finden: Erkennung von Latten hinter dünnen Gipskartonplatten.
• Metallprofile lokalisieren: Orientierung bei Trockenbauwänden und Unterkonstruktionen.
• Küchenschränke aufhängen: Kontrolle auf Leitungen im Umfeld von Steckdosen und Anschlüssen.
• Bilder und Leuchten befestigen: Absicherung einfacher Bohrarbeiten in Wohnräumen.
• Wandaufbau untersuchen: Grobe Eingrenzung verdeckter Metall-, Holz- und Leitungselemente.

Die Holzortung bis 2,4 cm ist vor allem für dünne Beplankungen gedacht. Tiefer liegende Balken in massiven Konstruktionen können außerhalb der Reichweite liegen.

Erfahrungen bei der praktischen Ortung

Bei Bedienung und Ablesbarkeit hinterlässt das Einhell TE-MD 80 überwiegend einen zugänglichen Eindruck. Das Display wird als übersichtlich beschrieben, und die automatische Kalibrierung erleichtert den Einstieg. Auch die ergonomische Form und der sichere Halt werden positiv wahrgenommen.

Die Ergebnisse der eigentlichen Ortung fallen jedoch uneinheitlich aus. Erfolgreiche Anwendungen zeigen, dass das Gerät Stromleitungen, Holz und Metall vor typischen Montagearbeiten erkennen kann. Insbesondere bei langsamem Abfahren der Wand lässt sich ein Fund genauer eingrenzen. Einzelne Anwender konnten dadurch eine Leitung an einer ursprünglich vorgesehenen Bohrstelle entdecken.

Mehrfach wird allerdings von Fehlalarmen oder schwankenden Anzeigen berichtet. Teilweise signalisiert das Gerät über größere Wandbereiche hinweg einen Fund. In anderen Fällen wird eine Stelle bei einer Messung angezeigt und kurz darauf nicht mehr. Solche Abweichungen treten unter anderem bei Gipskarton, Poroton und komplex aufgebauten Wänden auf. Das kann das Vertrauen in die Ortung deutlich beeinträchtigen.

Das akustische Signal ist vorhanden, seine Lautstärke lässt sich aber nicht einstellen. Es wird nicht von allen Nutzern als ausreichend laut empfunden. Die optischen Anzeigen bleiben daher ein wichtiger Bestandteil der Messung.

Insgesamt zeigt sich: Das TE-MD 80 kann bei einfachen Wandaufbauten eine hilfreiche Orientierung bieten. Es verlangt aber eine sehr langsame Arbeitsweise, mehrere Kontrollmessungen und eine sorgfältige Interpretation der Anzeigen.

So gelingen möglichst zuverlässige Messungen

Die korrekte Anwendung hat großen Einfluss auf das Ergebnis. Ein schnelles, einmaliges Überfahren der Wand reicht häufig nicht aus.

• Batteriezustand prüfen: Eine schwache 9-V-Batterie kann die Zuverlässigkeit der Anzeige beeinträchtigen.
• Passenden Suchmodus wählen: Der Modus sollte zum erwarteten Material passen.
• An freier Stelle starten: Das Gerät möglichst dort ansetzen, wo kein verborgenes Objekt vermutet wird.
• Flach auflegen: Die Rückseite sollte gleichmäßig an der Wand anliegen.
• Langsam bewegen: Zu schnelles Scannen kann dazu führen, dass Signale ungenau oder verspätet erscheinen.
• Mehrfach messen: Den Bereich aus beiden Richtungen und in verschiedenen Höhen abfahren.
• Fundstellen markieren: Anfang und Ende des angezeigten Bereichs anzeichnen und die Mitte bestimmen.
• Störquellen reduzieren: Schmuck, Uhren oder metallische Gegenstände an der führenden Hand können die Messung beeinflussen.
• Wandoberfläche beachten: Feuchte Wände, Armierungen, Metallfolien und stark strukturierte Baustoffe können Fehlanzeigen begünstigen.
• Plausibilität prüfen: Den vermuteten Leitungsverlauf mit Steckdosen, Schaltern und Installationszonen abgleichen.

Wenn das Gerät dauerhaft über eine große Fläche anschlägt, sollte die Messung neu gestartet und an einer anderen Stelle wiederholt werden. Bleiben die Signale widersprüchlich, ist die betreffende Stelle nicht als sicherer Bohrpunkt anzusehen.

Sicherheit beim Bohren

Ein digitales Ortungsgerät erhöht die Sicherheit, kann aber keine vollständige Garantie für eine freie Bohrstelle geben. Insbesondere stromführende Leitungen werden nur erkannt, wenn die Bedingungen für die elektrische Ortung erfüllt sind. Abgeschaltete, abgeschirmte oder ungünstig liegende Kabel können unentdeckt bleiben.

Vor Bohrarbeiten sind daher zusätzliche Vorsichtsmaßnahmen sinnvoll:

• Typische Installationszonen berücksichtigen: Leitungen verlaufen häufig waagerecht oder senkrecht von Steckdosen und Schaltern weg.
• Stromkreis abschalten: Vor Arbeiten in potenziell leitungsführenden Bereichen die zuständige Sicherung ausschalten.
• Spannungsfreiheit kontrollieren: Bei elektrischen Arbeiten geeignete Prüfmittel verwenden.
• Bohrtiefe begrenzen: Einen Tiefenanschlag nutzen, wenn die Konstruktion dies erlaubt.
• Bei Unsicherheit nicht bohren: Unklare oder widersprüchliche Messwerte sollten professionell geprüft werden.

Das TE-MD 80 ist somit ein Hilfsmittel zur Risikoreduzierung, aber kein Ersatz für Fachkenntnis oder die Überprüfung vorhandener Installationspläne.

Vorteile

• Mehrere Erkennungsarten: Sucht nach Eisenmetall, Nichteisenmetall, Holz und stromführenden Leitungen.
• Hohe maximale Metallortung: Stahl kann unter geeigneten Bedingungen bis zu 8 cm tief erfasst werden.
• Automatische Kalibrierung: Vereinfacht die Vorbereitung und ist auch für Einsteiger zugänglich.
• Dreifache Rückmeldung: LCD-Anzeige, Leuchtring und Signalton ergänzen sich.
• Direktes Markieren: Die Zentrieröffnung erleichtert das Anzeichnen gefundener Positionen.
• Gute Ergonomie: Softgrip und Handschlaufe unterstützen die sichere Einhandbedienung.
• Wandschonende Rückseite: Der Schutzgleiter reduziert das Risiko von Kratzern.
• Abschaltautomatik: Verhindert unnötigen Batterieverbrauch bei Nichtbenutzung.
• Geringes Gewicht: Mit rund 0,21 kg lässt sich das Gerät bequem über die Wand führen.

Nachteile

• Schwankende Messergebnisse möglich: Mehrere Praxiserfahrungen berichten von Fehlalarmen und nicht reproduzierbaren Anzeigen.
• Langsame Messung erforderlich: Für eine brauchbare Eingrenzung muss die Wand häufig mehrfach abgefahren werden.
• Begrenzte Holzortung: Die maximale Tiefe von 2,4 cm reicht vor allem für dünne Gipskarton-Beplankungen.
• Keine Empfindlichkeitsregelung: Die voreingestellte Sensorik lässt sich nicht an spezielle Wandaufbauten anpassen.
• Batterie nicht enthalten: Eine 9-V-Blockbatterie muss separat gekauft werden.
• Nicht einstellbarer Signalton: Die Lautstärke kann in lauter Umgebung zu gering sein.
• Abhängigkeit vom Wandmaterial: Feuchtigkeit, Armierung und andere Baustoffe können die Ortung erschweren.
• Keine absolute Bohrsicherheit: Verdeckte Objekte können trotz Prüfung übersehen werden.

Pflege und Aufbewahrung

Die Sensorfläche und der rückseitige Schutzgleiter sollten sauber bleiben, damit das Gerät plan auf der Wand aufliegt. Zur Reinigung genügt ein weiches, leicht angefeuchtetes Tuch. Lösungsmittel, aggressive Reiniger und scheuernde Schwämme können das Kunststoffgehäuse beschädigen.

Bei längerer Lagerung empfiehlt es sich, die 9-V-Batterie herauszunehmen. Dadurch lassen sich Schäden durch auslaufende Batterien vermeiden. Das Gerät sollte trocken, staubgeschützt und außerhalb stark schwankender Temperaturen aufbewahrt werden. Vor einem wichtigen Einsatz ist eine Funktionsprüfung an einer bekannten Leitung oder einem bekannten Metallobjekt sinnvoll.

Für wen eignet sich das Einhell Digitale Ortungsgerät TE-MD 80?

Das TE-MD 80 passt zu Heimwerkern, die gelegentlich vor dem Bohren nach Metall, Holz oder Leitungen suchen und Wert auf eine verständliche Anzeige legen. Für einfache Montagearbeiten und bekannte Wandkonstruktionen kann es eine nützliche Ergänzung der Werkzeugausstattung sein.

Weniger geeignet ist das Gerät für Anwendungen, bei denen wiederholbar präzise Messergebnisse unter schwierigen Bedingungen unverzichtbar sind. Dazu gehören komplexe Wandaufbauten, stark armierter Beton oder professionelle Einsätze mit hoher Messhäufigkeit. Aufgrund der gemischten Erfahrungen mit Fehlanzeigen sollte das Ergebnis immer durch mehrere Messungen und eine Plausibilitätsprüfung abgesichert werden.

Fazit

Das Einhell Digitale Ortungsgerät TE-MD 80 bietet eine umfangreiche Ausstattung für typische Bohr- und Renovierungsarbeiten. Die vier Suchbereiche, die automatische Kalibrierung, das gut ablesbare Display und die Markierungsöffnung sorgen grundsätzlich für eine komfortable Bedienung. Auch Softgrip, Handschlaufe und Abschaltautomatik sind praktische Details.

Der entscheidende Schwachpunkt ist die nicht immer konstante Ortungsleistung. Während das Gerät bei einigen Anwendungen Leitungen, Metallprofile und Holz zuverlässig findet, treten bei anderen Wandarten Fehlalarme oder wechselnde Signale auf. Wer das TE-MD 80 nutzt, sollte deshalb langsam messen, jeden Bereich mehrfach prüfen und sich nie allein auf einen einzelnen Scan verlassen. Unter dieser Voraussetzung kann der Einhell Leitungssucher eine hilfreiche Orientierung bieten – als alleinige Sicherheitsinstanz vor dem Bohren sollte er jedoch nicht betrachtet werden.
