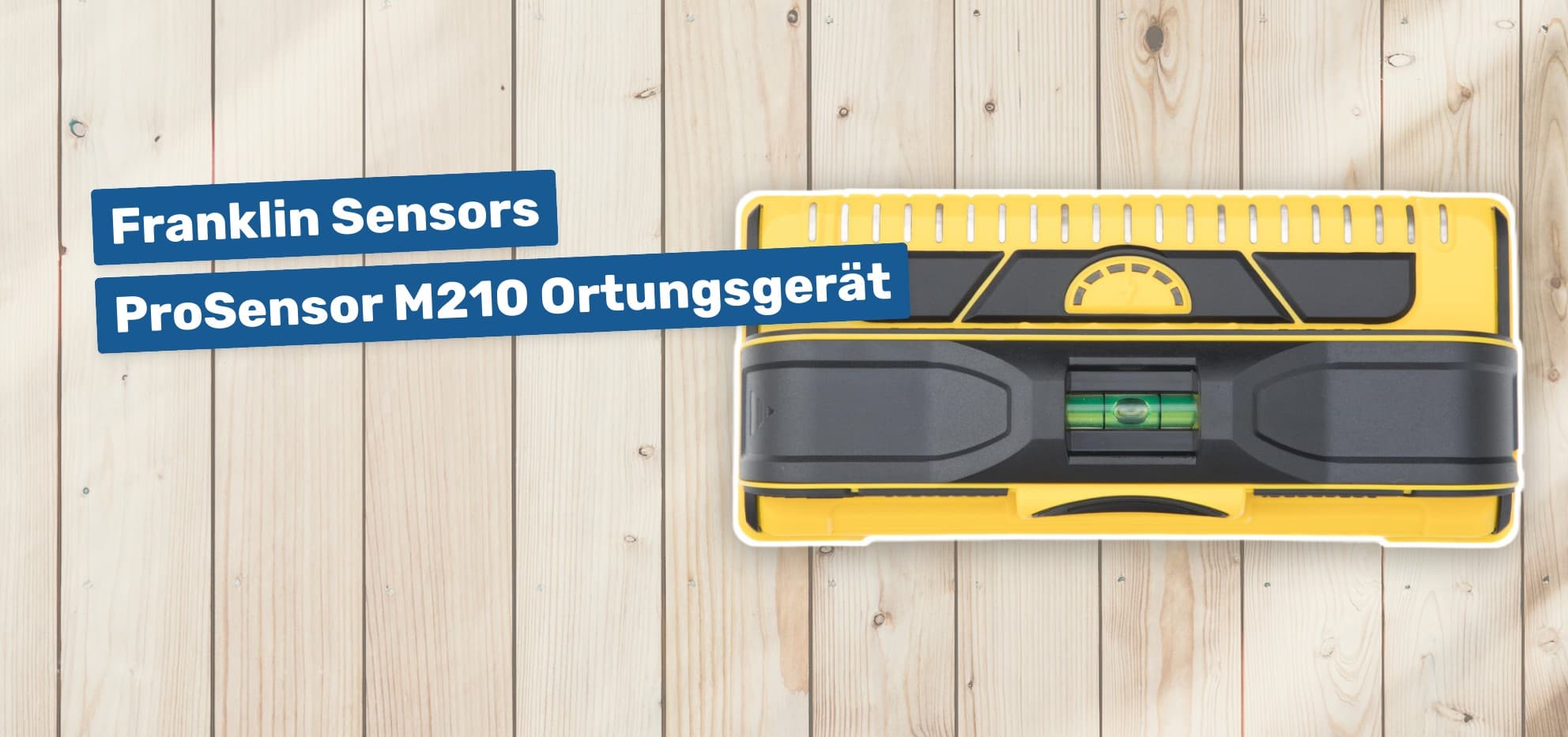

Franklin Sensors ProSensor M210 Ortungsgerät

Das Franklin Sensors ProSensor M210 Ortungsgerät ist ein Wandscanner für Trockenbauwände, der Holz- und Metallständer sowie Hinweise auf stromführende Leitungen erkennen kann. Statt nur einen einzelnen Messpunkt darzustellen, nutzt das Gerät 13 Sensoren und eine breite LED-Anzeige. Dadurch werden die Position, die Mitte und die Kanten eines Balkens sichtbar. Das erleichtert typische Arbeiten wie das Anbringen von Regalen, Fernsehern, Schränken oder Wanddekorationen.

Funktionsweise und Haupteigenschaften

Der Franklin Sensors ProSensor M210 wird flach über die Wand geführt. Seine 13 Sensoren prüfen gleichzeitig einen vergleichsweise breiten Bereich. Leuchtdioden zeigen anschließend an, an welchen Stellen sich hinter der Oberfläche ein Ständer befindet.

Der wesentliche Unterschied zu einfachen Balkenfindern liegt in der Darstellung: Der M210 markiert nicht nur einen vermuteten Mittelpunkt, sondern bildet nach Möglichkeit die gesamte Breite des erkannten Balkens ab. Eine separate Mittenanzeige hilft dabei, Bohr- oder Schraubpunkte gezielt zu setzen.

Zu den wichtigsten Funktionen gehören:

• 13 Sensoren: Die breite Sensoranordnung erfasst einen größeren Wandbereich und soll die Ortung zuverlässiger machen.
• Anzeige von Mitte und Kanten: Das LED-Feld stellt die ungefähre Breite des gefundenen Ständers dar.
• Erkennung von Holz und Metall: Das Gerät eignet sich für Holzständer und Metallprofile hinter Trockenbauplatten.
• Aktiver Tiefenscan: Die Tiefenerkennung ist dauerhaft eingeschaltet und muss nicht über einen separaten Modus aktiviert werden.
• Ortung bis etwa 4,3 cm: Die angegebene Erkennungstiefe gilt für geeignete Trockenbaukonstruktionen und kann je nach Wandaufbau variieren.
• Warnung vor stromführenden Leitungen: Eine zusätzliche Anzeige weist auf mögliche elektrische Spannung hinter der Wand hin.
• Digitale LED-Ausgabe: Die Ergebnisse werden unmittelbar über mehrere gut sichtbare Leuchten dargestellt.
• Kompaktes Kunststoffgehäuse: Trotz der breiten Sensorfläche bleibt das Gerät handlich und lässt sich mit einer Hand führen.

Technische Daten des ProSensor M210

Die zentralen technischen Angaben des Ortungsgeräts im Überblick:

• Abmessungen: etwa 19 × 8,5 × 8,4 cm
• Material: Kunststoff
• Maximale Erkennungstiefe: etwa 4,3 cm
• Angegebene Messgenauigkeit: 1,7 mm
• Versorgungsspannung: maximal 3 V
• Stromaufnahme: 150 mA
• Betriebstemperatur: ungefähr 0 bis 43 °C
• Stromversorgung: zwei AA-Batterien
• Modellnummer: 317740851
• Artikelnummer: FSM21012HD
• Herstellungsland: USA
• Garantie: eingeschränkte lebenslange Herstellergarantie, abhängig von den jeweiligen Garantiebedingungen

Die angegebene Genauigkeit darf nicht mit einer Garantie für jeden Wandaufbau verwechselt werden. Materialstärke, Feuchtigkeit, Oberflächenstruktur, Dämmstoffe und übereinanderliegende Bauteile können das Messergebnis beeinflussen.

Bedienung im Alltag

Für eine möglichst zuverlässige Messung sollte das Ortungsgerät flach und gleichmäßig über die Wand bewegt werden. Die LEDs leuchten über dem Bereich auf, in dem die Sensoren einen Balken oder ein Profil erkennen. Die Mittenmarkierung zeigt anschließend den bevorzugten Punkt für eine Befestigung an.

In der Praxis empfiehlt sich folgende Vorgehensweise:

1. Batterien einsetzen und die Wandoberfläche auf Metallteile, Steckdosen oder sichtbare Installationen prüfen.
2. Das Gerät vollständig und gerade an die Wand anlegen.
3. Den M210 langsam seitlich über die Oberfläche bewegen.
4. Position und Breite des angezeigten Balkens markieren.
5. Den Bereich aus der Gegenrichtung erneut messen.
6. Vor dem Bohren mehrere Kontrollmessungen durchführen.
7. Bei einer Leitungswarnung nicht bohren und die Stelle mit einem geeigneten Leitungssuchgerät genauer prüfen.

Die Bedienungsanleitung sollte vor dem ersten Einsatz aufmerksam gelesen werden. Besonders wichtig sind die richtige Haltung des Geräts und eine gleichmäßige Bewegung. Mehrere Messungen aus unterschiedlichen Richtungen verringern das Risiko einer Fehlinterpretation.

Praktische Erfahrungen mit der Ortung

Besonders häufig wird die übersichtliche LED-Anzeige positiv hervorgehoben. Die vielen Leuchten machen das Messergebnis leicht verständlich und helfen auch weniger erfahrenen Anwendern dabei, die Breite eines Ständers einzuschätzen. Die separate Kennzeichnung der Balkenmitte wird beim Setzen von Schrauben und Dübeln als praktisch empfunden.

Bei Trockenbauwänden und Häusern in Holzständerbauweise arbeitet der Franklin Sensors M210 überwiegend zuverlässig. Holzständer hinter Gipskarton lassen sich in vielen Fällen schnell finden, ohne wiederholt nach einem einzelnen Messpunkt suchen zu müssen. Auch die Warnanzeige für elektrische Spannung ist gut erkennbar.

Das Gerät ist jedoch nicht frei von Fehlanzeigen. Vereinzelt werden Strukturen angezeigt, die sich bei einer Kontrollmessung nicht bestätigen lassen. Zudem können Bretter mit Ästen oder ungleichmäßiger Dichte die Holzerkennung beeinträchtigen. Einzelne Anwender berichten auch von unbrauchbaren Resultaten auf bestimmten Wänden. Das verdeutlicht, wie stark die Leistung vom jeweiligen Wandaufbau abhängt.

Das relativ breite Gehäuse bietet eine gute Auflagefläche und einen sicheren Griff. In engen Bereichen, unmittelbar neben Ecken oder zwischen fest montierten Bauteilen kann die Größe allerdings hinderlich sein.

Geeignete Einsatzbereiche

Der Franklin Sensors Wandscanner ist vor allem für leichte Trockenbaukonstruktionen gedacht. Typische Anwendungen sind:

• Montage von Regalen: Holz- oder Metallständer können als tragfähige Befestigungspunkte identifiziert werden.
• Aufhängen von Fernsehern: Die Anzeige der Balkenbreite erleichtert die Platzierung einer Wandhalterung.
• Befestigung von Hängeschränken: Mehrere Ständer lassen sich entlang einer Wand lokalisieren.
• Anbringen von Bildern und Spiegeln: Die Ortung hilft bei schwereren Gegenständen, die nicht nur in der Gipskartonplatte befestigt werden sollen.
• Arbeiten im Holzrahmenbau: Ständer hinter Gipskartonplatten können schnell sichtbar gemacht werden.
• Vorbereitung von Bohrarbeiten: Die Spannungswarnung bietet einen zusätzlichen Sicherheitshinweis auf mögliche Leitungen.

Für massive Ziegel- oder Betonwände ist das Gerät nur eingeschränkt geeignet. Dort unterscheiden sich Aufbau und Dichte deutlich von einer Trockenbauwand. Wer regelmäßig Rohre, tief liegende Stromkabel oder Bewehrungsstahl in massiven Wänden suchen muss, benötigt in der Regel ein speziell dafür entwickeltes Multidetektionsgerät.

Erkennung stromführender Leitungen

Die integrierte Spannungswarnung ist eine sinnvolle Ergänzung, darf aber nicht als vollständige Sicherheitsfreigabe verstanden werden. Elektrische Leitungen können unter bestimmten Bedingungen schwer oder gar nicht erkannt werden. Dazu zählen abgeschirmte Kabel, tiefe Einbaulagen, feuchte Materialien oder Leitungen ohne aktuelle Last.

Vor Bohrungen in der Nähe von Steckdosen, Schaltern oder bekannten Installationswegen sind deshalb zusätzliche Vorsichtsmaßnahmen notwendig. Im Zweifel sollte der betreffende Stromkreis abgeschaltet und ein geeignetes Prüfgerät eingesetzt werden. Bei unklaren Wandaufbauten ist fachkundige Unterstützung empfehlenswert.

Vorteile

• Breite Sensorfläche: 13 Sensoren prüfen mehrere Positionen gleichzeitig.
• Anschauliche Darstellung: LEDs zeigen nicht nur den Mittelpunkt, sondern auch die ungefähren Kanten des Balkens.
• Einfache Bedienung: Das Anzeigeprinzip ist auch für Einsteiger schnell verständlich.
• Gute Ergebnisse im Trockenbau: Holzständer und Metallprofile hinter Gipskarton werden häufig zuverlässig erkannt.
• Permanente Tiefenerkennung: Ein manueller Wechsel zwischen Standard- und Tiefenmodus ist nicht erforderlich.
• Zusätzliche Leitungswarnung: Mögliche stromführende Kabel werden optisch signalisiert.
• Sicherer Griff: Das breite Gehäuse lässt sich stabil an der Wand führen.
• Robuste Ausführung: Das Kunststoffgehäuse ist für regelmäßige Renovierungs- und Montagearbeiten ausgelegt.

Nachteile

• Abhängig vom Wandaufbau: Materialdichte, Feuchtigkeit, Oberflächen und mehrschichtige Konstruktionen können die Ortung beeinflussen.
• Mögliche Fehlanzeigen: Manche Strukturen werden nur vorübergehend oder fälschlich als Balken erkannt.
• Schwierigkeiten bei unregelmäßigem Holz: Äste und Dichteunterschiede können zu uneindeutigen Ergebnissen führen.
• Relativ breites Gehäuse: In Ecken und engen Zwischenräumen lässt sich das Gerät nur eingeschränkt bewegen.
• Kein Ersatz für professionelle Leitungssuche: Die Spannungswarnung ist eine zusätzliche Schutzfunktion, aber keine Garantie für kabelfreies Bohren.
• Eingeschränkte Eignung für Massivwände: Der Schwerpunkt liegt klar auf Gipskarton- und Trockenbaukonstruktionen.
• Kontrollmessungen erforderlich: Vor kritischen Bohrungen sollte die Position immer mehrfach geprüft werden.

Pflege und Aufbewahrung

Damit die Sensorfläche zuverlässig arbeitet, sollte die Unterseite sauber und trocken gehalten werden. Staub und leichte Verschmutzungen lassen sich mit einem weichen Tuch entfernen. Lösungsmittel, aggressive Reiniger und übermäßige Feuchtigkeit sind zu vermeiden.

Bei längerer Lagerung sollten die Batterien herausgenommen werden. Dadurch sinkt das Risiko von Schäden durch auslaufende Batterien. Das Gerät sollte trocken und innerhalb des vorgesehenen Temperaturbereichs aufbewahrt werden. Starke Stöße können die Sensorik oder die LED-Anzeige beeinträchtigen.

Vor jedem Einsatz lohnt sich außerdem ein kurzer Funktionstest an einer Stelle, deren Wandaufbau bekannt ist. Schwache oder ungleichmäßige Anzeigen können auf entladene Batterien hindeuten.

Für wen eignet sich der Franklin Sensors M210?

Der ProSensor M210 ist besonders interessant für Heimwerker, Renovierende und Handwerksbetriebe, die regelmäßig an Trockenbauwänden oder Holzrahmenkonstruktionen arbeiten. Seine Stärke liegt in der schnellen und gut verständlichen Darstellung von Ständerbreite und Ständermitte. Dadurch eignet er sich gut für Montagearbeiten, bei denen tragfähige Befestigungspunkte gefunden werden müssen.

Weniger passend ist das Modell für Personen, die überwiegend in Beton, Ziegel oder anderen massiven Baustoffen arbeiten. Auch für die zweifelsfreie Lokalisierung von Stromleitungen, Wasserrohren oder Heizungsleitungen sollte ein spezialisiertes Ortungsgerät ergänzend verwendet werden.

Fazit

Der Franklin Sensors ProSensor M210 kombiniert 13 Sensoren mit einer breiten LED-Anzeige und hebt sich damit von einfachen Balkenfindern ab. Besonders praktisch ist die gleichzeitige Darstellung von Balkenmitte und Balkenkanten. Bei typischen Trockenbauwänden liefert das Gerät meist schnell nachvollziehbare Ergebnisse und ist auch für Einsteiger leicht zu bedienen.

Die Zuverlässigkeit hängt allerdings vom Material und Aufbau der Wand ab. Mehrere Messungen bleiben unverzichtbar, und die Leitungswarnung sollte nur als zusätzliche Sicherheitsfunktion betrachtet werden. Wer hauptsächlich Holz- und Metallständer hinter Gipskarton sucht, erhält dennoch ein komfortables und leistungsfähiges Ortungsgerät für viele Montage- und Renovierungsarbeiten.
