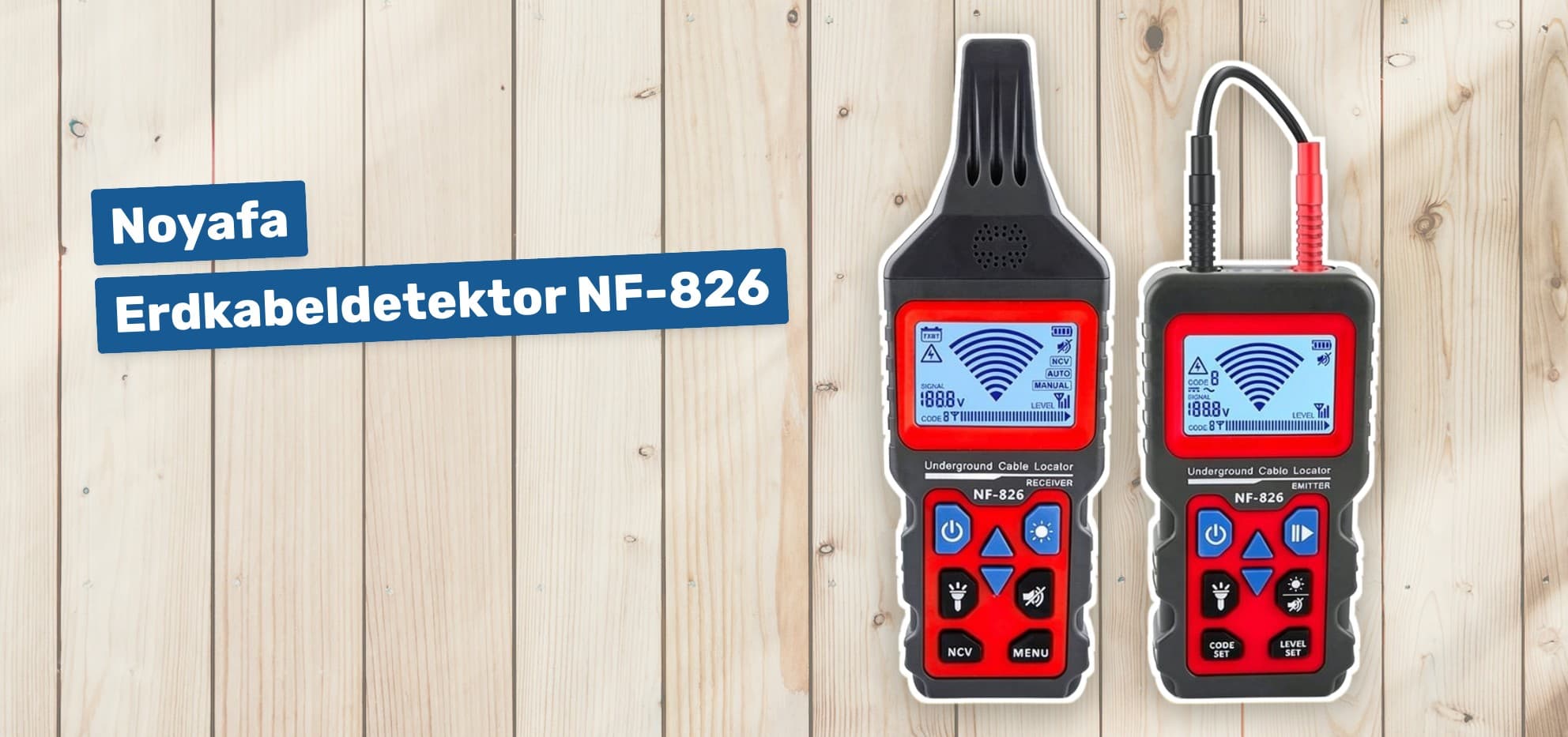

Noyafa Erdkabeldetektor NF-826

Der Noyafa Erdkabeldetektor NF-826 ist ein vielseitiges Ortungsgerät für Kabel, Leitungen und bestimmte Rohrverläufe in Wänden oder im Erdreich. Das System aus Sender und Empfänger kann dabei helfen, vergrabene Leitungen zu verfolgen und Kabelunterbrechungen gezielt einzugrenzen. Besonders häufig kommt das Gerät bei defekten Begrenzungskabeln von Mährobotern zum Einsatz. Durch die einstellbare Empfindlichkeit lassen sich Fundstellen präzisieren, sodass unnötiges Graben oder großflächiges Öffnen von Wänden vermieden werden kann.

Funktionsweise des Noyafa NF-826

Der NF-826 arbeitet mit einem Sender-Empfänger-Prinzip. Der Sender wird über die mitgelieferten Anschlussleitungen mit dem zu untersuchenden Kabel verbunden. Anschließend erzeugt er ein Signal, das sich entlang der Leitung ausbreitet. Der Empfänger erkennt dieses Signal und macht den Leitungsverlauf akustisch beziehungsweise über seine Anzeige nachvollziehbar.

Bei einem Kabelbruch verändert sich das empfangene Signal oder fällt hinter der Unterbrechung deutlich ab. Durch wiederholtes Ablaufen des Leitungsverlaufs und schrittweises Reduzieren der Empfindlichkeit lässt sich die verdächtige Stelle immer genauer eingrenzen.

Die Ortung funktioniert nicht bei jedem Fehlerbild gleich zuverlässig. Signalverteilung, Erdfeuchte, Verlegetiefe, benachbarte Metallteile und die Beschaffenheit des Kabels beeinflussen das Ergebnis. Vor allem bei langen Leitungen kann das Signal zum Ende hin allmählich schwächer werden, ohne dass dort zwingend ein Defekt vorliegt.

Technische Daten und Hauptmerkmale

Der NOYAFA NF-826 verbindet klassische Leitungsverfolgung mit mehreren Prüf- und Komfortfunktionen.

• Ortungstiefe: unter geeigneten Bedingungen bis etwa 1,2 m
• Maximale Leitungslänge: bis etwa 600 m
• Spannungsmessung: integriertes AC/DC-Voltmeter für 12 bis 400 V
• Betriebsspannungsbereich: minimale angegebene Betriebsspannung 9 V, maximal 400 V
• Mess- und Ortungsfunktionen: Leitungsverfolgung, Unterbrechungssuche, Kurzschlusserkennung und Spannungsmessung
• Empfindlichkeit: automatisch oder manuell einstellbar
• Frequenzfunktion: automatischer Frequenz-Sweep zur Anpassung des Ortungssignals
• Bedienung: beleuchtete Anzeige sowie akustische Signalausgabe
• Stummschaltung: Sender und Empfänger können im Stummmodus verwendet werden
• Beleuchtung: Hintergrundbeleuchtung und integrierte Taschenlampenfunktion
• Energiesparfunktion: automatische Abschaltung nach rund zehn Minuten ohne Bedienung
• Selbstprüfung: Der Sender kann seinen Betriebszustand kontrollieren und auf dem Display anzeigen
• Stromversorgung: integrierte wiederaufladbare Akkus
• Laden: vorgesehen für das mitgelieferte Ladekabel und ein stabiles 5-V-/2-A-Netzteil
• Abmessungen: angegebene Produktmaße von etwa 4,5 × 3,3 × 12 cm
• Farbe: Schwarz und Rot
• Lieferumfang: Sender, Empfänger, Prüfleitungen beziehungsweise Anschlusskabel, Bedienungsanleitung und Transportmöglichkeit

Die maximalen Reichweiten sind als günstige Orientierungswerte zu verstehen. In der Praxis können Tiefe und Leitungslänge geringer ausfallen, beispielsweise bei stark mineralischem oder feuchtem Boden, elektrischen Störquellen und nahe gelegenen Metallkonstruktionen.

Typische Einsatzbereiche

Der NF-826 richtet sich an Hausbesitzer, Heimwerker, Landschaftsgärtner und Elektrofachkräfte, die wiederkehrend Leitungen verfolgen oder Unterbrechungen eingrenzen müssen.

• Mähroboter-Begrenzungskabel: Auffinden gerissener, durchtrennter oder bei Gartenarbeiten beschädigter Leiterschleifen
• Unterirdische Strom- und Signalkabel: Verfolgung des ungefähren Kabelwegs vor Grabungs- oder Reparaturarbeiten
• Bewässerungsanlagen: Ortung von Steuerleitungen für Ventile und Suche nach Unterbrechungen
• Leitungen in Wänden: Nachverfolgung elektrischer Stromkreise sowie Suche nach verdeckten Steckdosen und Anschlussdosen
• Sicherungen und Schutzschalter: Zuordnung eines Stromkreises zum passenden Sicherungs- oder Leistungsschalter
• Elektrische Fußbodenheizungen: Eingrenzung möglicher Unterbrechungen in Heizleitungen
• Koaxial-, Lautsprecher- und Kommunikationsleitungen: Verfolgung geeigneter Kabel über größere Strecken
• Rohrleitungen: indirekte Ortung leitfähiger Rohre oder nicht leitender Rohre mit angeschlossenem Signaldraht beziehungsweise eingeschobener Ortungssonde

Der Begriff Rohrleitungsdetektor sollte dabei nicht missverstanden werden. Das Gerät erkennt ein Kunststoffrohr nicht ohne Weiteres direkt. Dafür ist in der Regel ein elektrisch leitender Suchdraht oder eine geeignete Einziehspirale erforderlich, auf die der Sender sein Signal übertragen kann.

Praktische Erfahrungen bei Mähroboter-Kabeln

Die Suche nach einem defekten Begrenzungsdraht gehört zu den überzeugendsten Einsatzgebieten des Noyafa NF-826. Mehrere Anwender konnten Unterbrechungen in langen Gartenschleifen deutlich schneller lokalisieren als mit einem Multimeter, einem Radio oder einfachen Kabelsuchern.

Bei korrektem Anschluss und passender Einstellung wurden Fehlerstellen teilweise auf wenige Zentimeter eingegrenzt. Das ist besonders hilfreich, wenn mehrere hundert Meter Begrenzungs- und Leitkabel im Garten verlegt sind. Statt die gesamte Strecke freizulegen, muss dann nur ein kleiner Bereich geöffnet werden.

Die automatische Empfindlichkeit liefert häufig eine gute erste Orientierung. Für die genaue Suche hat sich jedoch auch der manuelle Modus bewährt. Dabei wird die Empfindlichkeit zunächst relativ hoch eingestellt und in der Nähe der vermuteten Unterbrechung schrittweise reduziert. Auf diese Weise lässt sich verhindern, dass der Empfänger ein starkes Signal noch aus größerer seitlicher Entfernung registriert.

Die Bedienung ist nach einer kurzen Einarbeitung meist unkompliziert. Positiv fallen das umfangreiche Zubehör, die Transporttasche und die bei vielen Geräten vorhandene deutschsprachige Anleitung auf. Im Vergleich zu sehr günstigen Kabelbruchsuchern wirkt das System hochwertiger und bietet mehr Möglichkeiten zur Anpassung.

Warum die Ortung gelegentlich täuschen kann

Ein Signalende entspricht nicht unter allen Bedingungen exakt der tatsächlichen Bruchstelle. Bei offenen Leitungsenden und langen Kabelstrecken können kapazitive Effekte entstehen. Das Signal wird dann entlang des Kabels allmählich schwächer oder fließt an bestimmten Stellen stärker in die Umgebung ab.

Auch ein tiefer in den Boden gedrückter Kabelabschnitt kann wie eine Unterbrechung wirken. In solchen Situationen hilft es, die Messung mit unterschiedlichen Empfindlichkeitsstufen zu wiederholen. Ein Wechsel zwischen automatischem und manuellem Modus kann ebenfalls zu einem eindeutigeren Ergebnis führen.

Für möglichst zuverlässige Resultate empfiehlt sich folgende Vorgehensweise:

• Akku vollständig laden: Ein stabiler Ladezustand verhindert unnötige Signal- und Betriebsprobleme.
• Leitung korrekt anschließen: Eine Senderleitung kommt an den zu untersuchenden Leiter, die andere an eine geeignete Erdung entsprechend der Anleitung.
• Signal prüfen: Vor Beginn kontrollieren, ob Sender und Empfänger miteinander arbeiten und das gewählte Signal erkannt wird.
• Mit hoher Empfindlichkeit starten: So lässt sich der grobe Kabelverlauf zunächst leichter verfolgen.
• Empfindlichkeit reduzieren: In der Nähe der vermuteten Fehlerstelle stufenweise herunterregeln.
• Leitung von beiden Seiten prüfen: Wenn beide Kabelenden erreichbar sind, kann eine zweite Messrichtung Fehldeutungen vermeiden.
• Verdächtige Stelle mehrfach überlaufen: Unterschiedliche Bewegungsrichtungen und Abstände verbessern die Eingrenzung.
• Erst nach eindeutiger Ortung graben: Ein einzelner schwacher Messwert reicht bei schwierigen Bodenverhältnissen nicht immer aus.

Grenzen bei Kurz- und Erdschlüssen

Die Kurzschlusserkennung gehört zum angegebenen Funktionsumfang, ist in der Praxis aber stärker vom Fehlerbild abhängig als die Suche nach einem vollständig unterbrochenen Leiter. Einzelne Anwender konnten einen Kurzschluss oder Erdschluss in einem mehradrigen Erdkabel nicht eindeutig erkennen. Der Signalton nahm dabei nur mit wachsender Entfernung ab, ohne an der Fehlerstelle abrupt zu wechseln.

Für eine einfache Leitungsverfolgung kann das Gerät in solchen Fällen weiterhin geeignet sein. Eine genaue Distanzmessung bis zu einem Kurzschluss bietet es jedoch nicht. Für anspruchsvolle Fehler in langen Energie- oder Datenkabeln kann ein professionelles TDR-Messgerät geeigneter sein. Dieses bestimmt Fehlerstellen anhand von Signalreflexionen und zeigt häufig die Entfernung zum Defekt an.

Der NF-826 ist daher vor allem als praktischer Leitungs- und Kabelbruchsucher einzuordnen. Er ersetzt keine spezialisierte Messtechnik für komplexe industrielle Installationen.

Vorteile

• Gute Eignung für Mähroboter-Kabel: Unterbrechungen in langen Begrenzungsschleifen lassen sich häufig schnell eingrenzen.
• Hohe Ortungsgenauigkeit: Bei günstigen Bedingungen und richtig gewählter Empfindlichkeit ist eine Lokalisierung auf wenige Zentimeter möglich.
• Große Reichweite: Leitungen können theoretisch bis etwa 600 m Länge und rund 1,2 m Tiefe verfolgt werden.
• Flexible Empfindlichkeit: Automatische und manuelle Einstellung unterstützen sowohl die Grobsuche als auch die präzise Eingrenzung.
• Vielseitiger Einsatz: Geeignet für Erd-, Wand-, Bewässerungs-, Kommunikations- und Steuerleitungen.
• Zusatzfunktionen: Voltmeter, Sicherungsfinder, Taschenlampe, Hintergrundbeleuchtung und Stummmodus erweitern den Nutzen.
• Wiederaufladbare Akkus: Es müssen nicht regelmäßig Einwegbatterien nachgekauft werden.
• Zeitersparnis: Gezielte Ortung reduziert unnötiges Graben und großflächige Eingriffe in Wände oder Böden.
• Solider Lieferumfang: Sender, Empfänger und benötigte Anschlussleitungen sind bereits enthalten.

Nachteile

• Höherer Preis: Der NF-826 kostet mehr als einfache Kabelbruchsucher für gelegentliche Gartenarbeiten.
• Einarbeitung erforderlich: Anschluss, Erdung und Empfindlichkeit müssen korrekt gewählt werden.
• Abhängigkeit von der Umgebung: Bodenfeuchte, Verlegetiefe, Metall und elektrische Störungen können die Ortung beeinträchtigen.
• Nicht jeder Fehler ist eindeutig: Kurz- und Erdschlüsse lassen sich unter Umständen weniger zuverlässig finden als vollständige Unterbrechungen.
• Signalabfall kann irreführen: Besonders bei langen oder unterschiedlich tief verlegten Kabeln ist nicht jede Signaländerung eine Bruchstelle.
• Keine direkte Distanzanzeige zum Defekt: Anders als ein TDR zeigt das Gerät nicht einfach die verbleibende Leitungslänge bis zum Fehler an.
• Verbindung zum Kabel nötig: Für die aktive Ortung muss normalerweise mindestens ein geeignetes Leitungsende zugänglich sein.
• Reichweitenangaben gelten nicht immer: Unter schwierigen Bedingungen kann die tatsächliche Ortungstiefe deutlich geringer sein.

Sicherheit und richtige Pflege

Messungen an elektrischen Anlagen erfordern besondere Vorsicht. Der Spannungsmessbereich bis 400 V bedeutet nicht, dass Arbeiten an Netzspannung ohne Fachkenntnisse sicher durchgeführt werden können. Bei unbekannten, beschädigten oder unter Spannung stehenden Leitungen sollte eine Elektrofachkraft hinzugezogen werden. Maßgeblich sind immer die Hinweise der Bedienungsanleitung.

Für eine lange Lebensdauer sollten Sender, Empfänger und Prüfleitungen trocken und sauber gelagert werden. Verschmutzte Anschlussklemmen können die Signalübertragung verschlechtern. Vor längerer Lagerung empfiehlt es sich, die Akkus auf einen mittleren Ladezustand zu bringen und die Geräte in regelmäßigen Abständen nachzuladen.

Zum Laden sollte ein stabiles 5-V-/2-A-Netzteil zusammen mit dem vorgesehenen Kabel verwendet werden. Ungeeignete oder schwankende Stromquellen können dazu führen, dass der Akku nicht korrekt geladen wird. Kabel, Klemmen und Erdspieß sollten zudem vor jedem Einsatz auf sichtbare Schäden kontrolliert werden.

Für wen lohnt sich der Noyafa Erdkabeldetektor NF-826?

Der NOYAFA NF-826 lohnt sich besonders, wenn regelmäßig Begrenzungskabel, Bewässerungsleitungen oder andere verdeckte Leitungen gesucht werden müssen. Besitzer eines Mähroboters können damit viel Zeit sparen, sobald eine Leiterschleife durch Gartenarbeiten, Tierbiss oder Materialermüdung beschädigt wurde.

Auch für ambitionierte Heimwerker, Hausmeisterdienste und Landschaftsgärtner ist der Funktionsumfang interessant. Wer lediglich einmalig ein kurzes, oberflächlich verlegtes Kabel prüfen möchte, findet möglicherweise günstigere Lösungen. Für komplexe Kurzschlussdiagnosen oder hochpräzise professionelle Kabelfehlerortung ist dagegen spezialisierte Messtechnik vorzuziehen.

Insgesamt bietet der Noyafa Erdkabeldetektor NF-826 eine überzeugende Kombination aus Reichweite, einstellbarer Empfindlichkeit und vielseitigen Ortungsfunktionen. Seine Stärken liegen bei der Leitungsverfolgung und bei klaren Kabelunterbrechungen. Gute Ergebnisse setzen jedoch einen korrekten Anschluss, passende Einstellungen und eine sorgfältige Interpretation des Signals voraus.
