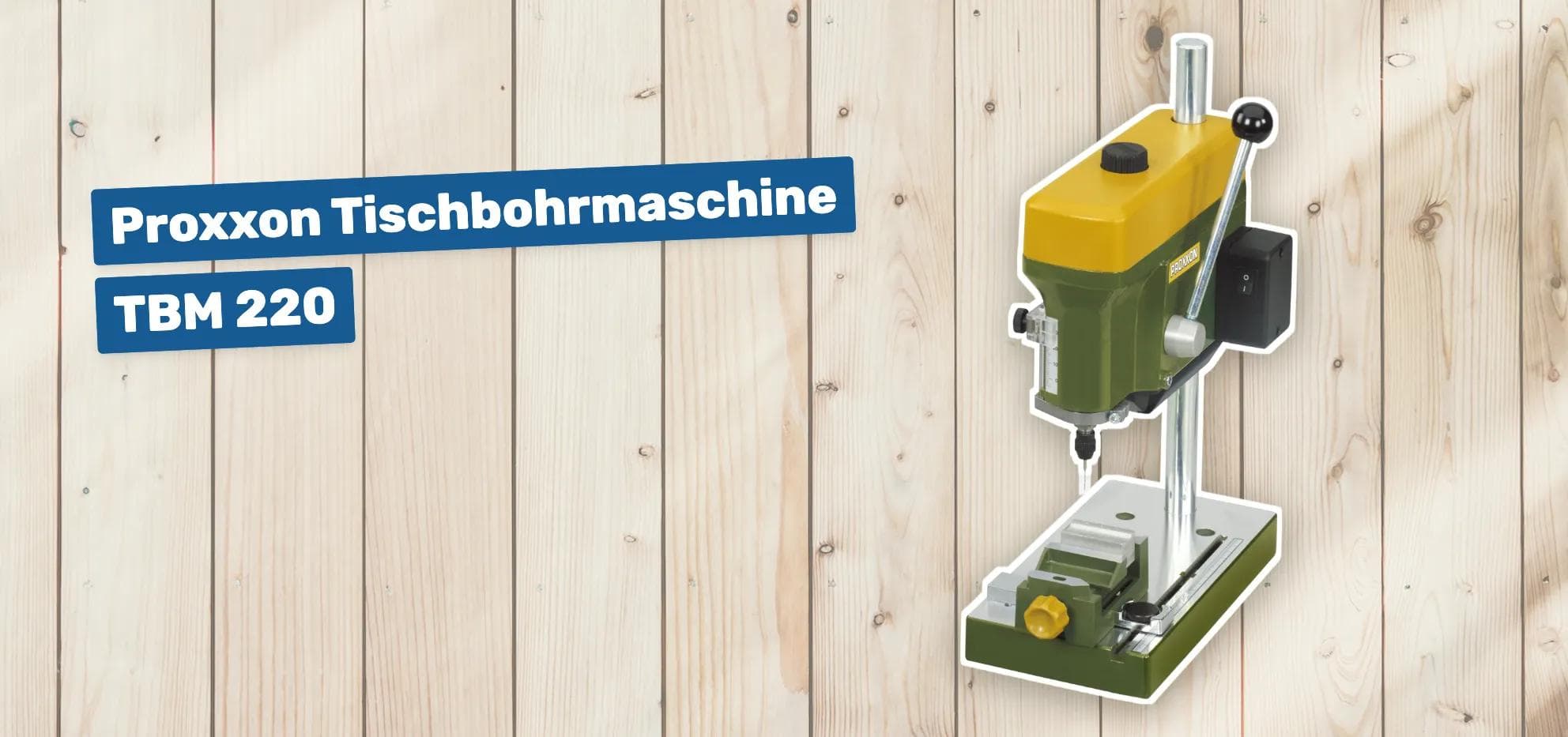

Proxxon Tischbohrmaschine TBM 220

Die Proxxon Tischbohrmaschine TBM 220 ist eine kompakte Präzisionsmaschine für feine Bohrarbeiten im Modellbau, in der Elektronik und in der Feinmechanik. Sie kombiniert eine solide, vibrationsarme Konstruktion aus Alu-Druckguss mit einem dreistufigen Riemenantrieb und sehr ruhigem Lauf. Wer millimetergenaue Bohrungen in Holz, Kunststoffen oder Metallen setzen möchte, findet hier eine robuste Lösung mit überschaubarem Platzbedarf.

Technische Spezifikationen und Hauptmerkmale

• Bauweise: Alu-Druckguss-Gehäuse, plangefräster Bohrtisch (ca. 220 x 120 mm), massive Stahlsäule (ca. 20 x 340 mm)
• Antrieb: Netzbetrieb, dreistufiger Riemenantrieb
• Leerlaufdrehzahlen: 1.800 / 4.700 / 8.500 U/min (Umlegen des Flachriemens)
• Leistung: ca. 80–85 W
• Pinolenhub: ca. 30 mm mit Bohrtiefenanzeige und einstellbarem Anschlag
• Ausladung: ca. 140 mm (typischer Arbeitsabstand zwischen Säule und Bohrer)
• Werkzeugaufnahme: 6 MICROMOT-Stahlspannzangen für Schäfte Ø 1,0 / 1,5 / 2,0 / 2,4 / 3,0 / 3,2 mm
• Gewinde an der Spindel: 3/8" zum Aufschrauben eines Zahnkranzbohrfutters (z. B. Röhm, optional)
• Abmessungen/Gewicht: ca. 32 x 24 x 13 cm, 3,3 kg
• Ausstattung: Parallelanschlag mit Skala; Gewindebohrungen zur Befestigung des MICRO-Koordinatentisches KT 70
• Fertigung: Made in EU, langlebiger und leiser Qualitätsmotor

Diese Daten machen deutlich: Die TBM 220 ist auf präzises Arbeiten mit kleinen Werkzeugdurchmessern ausgelegt – bis hinunter zu sehr feinen Bohrern von 0,5 mm.

Benutzererfahrungen und praktische Anwendungen

Die TBM 220 wird in der Praxis für ihre hohe Präzision gelobt. Nutzern fällt besonders auf:

• Spielfreie Führung: Die Bohrspindel läuft sauber, ohne fühlbares Spiel. Dadurch entstehen runde, maßhaltige Bohrungen, auch bei 1–3 mm in Aluminium oder Kunststoffen.
• Stabilität und Laufruhe: Das Alu-Druckguss-Chassis und die massive Säule minimieren Vibrationen. Der Motor läuft ruhig und tonal angenehm.
• Kraft im richtigen Bereich: Für feine Arbeiten liefert die Maschine überzeugendes Drehmoment. Weiche Metalle, Kunststoffe und Holz lassen sich exakt bearbeiten. In Baustahl sind Bohrungen bis ca. 5 mm mit passender Drehzahl, scharfen HSS-Bohrern und Kühlschmierstoff realistisch.
• Zubehör macht den Unterschied: Mit dem Koordinatentisch KT 70 und einem Maschinenschraubstock gelingen präzise Lochbilder und Winkelbohrungen. Ein häufig empfohlener Zusatz ist das Röhm-Zahnkranzbohrfutter (0,5–6 mm), das den Werkzeugwechsel komfortabler macht und sich sehr wertig anfühlt.

Worauf man achten sollte:

• Leistungsgrenze: In einzelnen Fällen wird mehr Leistung gewünscht, etwa bei massiveren Werkstücken oder großen Bohrdurchmessern in Metall. Die TBM 220 spielt ihre Stärken klar bei kleinen bis mittleren Durchmessern aus.
• Erwärmung bei Dauerlast: Bei längerem Bohren ohne Pausen kann der Motor merklich warm werden. Das ist bei kompakter Bauweise nicht ungewöhnlich, verlangt aber nach angepasster Arbeitsweise.
• Lieferumfang: Standardmäßig sind Spannzangen dabei; ein Bohrfutter ist nicht enthalten. Das erklärt, warum gelegentlich ein anderes Futter auf Produktbildern zu sehen ist, aber nicht zum Lieferumfang zählt.

Fazit aus der Praxis: Für Modellbau, Elektronik, Schmuck- und Feinmechanik liefert die TBM 220 sehr präzise Ergebnisse. Mit sinnvoller Drehzahlwahl und scharfen Werkzeugen ist sie zuverlässig und angenehm leise.

Typische Einsatzbereiche

• Modellbau: Exakte Lochbilder in CFK/GFK, Aluminium, Messing oder Holz; präzise 45°-Bohrungen mit Schraubstock.
• Elektronik/Feinmechanik: Kleine Bohrungen in Leiterplatten, Frontplatten, Gehäuseteilen.
• Kleinserien und Vorrichtungsbau: Wiederholgenaue Bohrungen mit Koordinatentisch KT 70.
• Gewindevorbereitung und -schnitt in kleinen Nennweiten: Mit Gefühl und passender Technik sind feine Gewinde möglich.

Vor- und Nachteile

• Vorteile
  • Sehr präzise, spielfreie Führung für runde, maßhaltige Bohrungen
  • Stabile Bauweise aus Alu-Druckguss, massive Säule, plangefräster Tisch
  • Ruhiger Lauf und angenehme Akustik
  • Dreistufiger Riemenantrieb mit praxisgerechtem Drehmomentverhalten
  • Zubehör-Ökosystem (Spannzangen inklusive, optional Röhm-Bohrfutter, Koordinatentisch KT 70, Schraubstock)
  • Kompakt und leicht zu platzieren
• Nachteile
  • Nur drei Drehzahlen, Umrüstung per Riemenwechsel
  • Begrenzte Leistung für schwere Bohrungen in zähen Werkstoffen
  • Bohrfutter nicht im Lieferumfang, Spannzangen decken nur 1,0–3,2 mm ab
  • Bei Dauerlast spürbare Erwärmung des Motors

Zusätzliche Hinweise und Tipps

• Werkzeugwahl: Für Stahl HSS- oder kobaltlegierte Bohrer verwenden, stets scharf und unbeschädigt. In NE-Metallen sind auch beschichtete Bohrer sinnvoll.
• Drehzahl richtig wählen: Kleinere Bohrer vertragen höhere Drehzahlen (z. B. 8.500 U/min), größere Bohrer in Metall eher niedrig (z. B. 1.800 U/min). Das verbessert Schnittqualität und schont das Werkzeug.
• Kühlen/Schmieren: In Stahl und zähen Metallen mit Bohröl arbeiten. Späne regelmäßig räumen, nicht „würgen“, sondern mit moderatem Vorschub bohren.
• Spanntechnik: Werkstück sicher einspannen, z. B. im Proxxon Maschinenschraubstock; für Lochraster den KT 70 Koordinatentisch nutzen.
• Bohrfutter nachrüsten: Das 3/8"-Spindelgewinde erlaubt ein optionales Zahnkranzbohrfutter (z. B. Röhm, 0,5–6 mm). Das erleichtert den Wechsel zwischen Bohrerdurchmessern außerhalb des Spannzangenbereichs.
• Riemenpflege: Beim Wechsel auf korrekten Sitz und Spannung achten; der Flachriemen lässt sich einfach tauschen und ist kostengünstig.
• Arbeitspausen einplanen: Bei längeren Bohrserien in Metall kurze Pausen zur Wärmeabfuhr einlegen, um Motor und Lager zu schonen.
• Reinigung: Maschine staub- und spanfrei halten, bewegte Teile leicht ölen; keine aggressiven Reiniger auf Alu-Druckguss.

Fazit

Die Proxxon TBM 220 ist eine präzise, solide und kompakte Tischbohrmaschine für alle, die exakte Kleindurchmesser zuverlässig reproduzieren möchten. Ihre Stärken liegen in der genauen Führung, der stabilen Konstruktion und dem praktischen Zubehörsystem. Wer häufig in kleinen Dimensionen bohrt – etwa im Modellbau, in der Elektronik oder in der Feinmechanik – erhält eine langlebige, leise und vertrauenerweckende Lösung. Wer hingegen regelmäßig große Durchmesser in zähen Metallen bohrt, sollte die Leistungsgrenze im Blick behalten oder ein stärkeres Gerät in Betracht ziehen. Insgesamt bietet die TBM 220 in ihrer Klasse ein sehr stimmiges Gesamtpaket für präzises Arbeiten.
