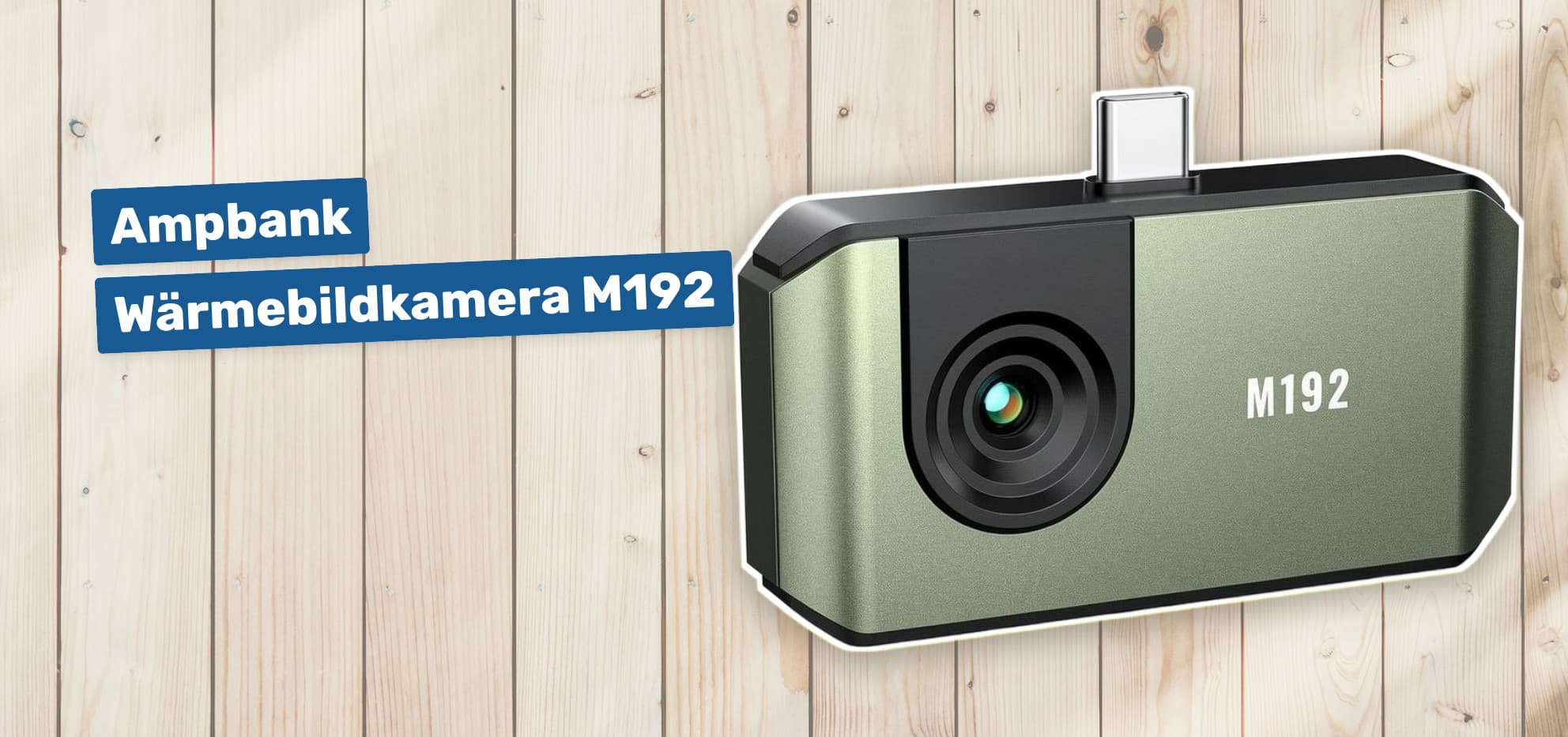

Ampbank Wärmebildkamera M192

Die Ampbank Wärmebildkamera M192 ist ein kompakter USB-C-Aufsatz für Smartphones, Tablets und Windows-PCs. Sie macht Temperaturunterschiede sichtbar und eignet sich unter anderem für Gebäudeprüfungen, Heizungs- und Klimaanlagen, elektrische Installationen sowie die Fahrzeugwartung. Mit einer nativen Infrarotauflösung von 192 × 192 Pixeln, 25 Hz Bildfrequenz und einem Messbereich bis 450 °C verbindet sie mobile Abmessungen mit vielseitigen Analysefunktionen.

Technische Daten und Hauptmerkmale

Das Herzstück der Ampbank M192 ist ein Infrarotsensor mit 192 × 192 Messpunkten. Diese Angabe bezeichnet die tatsächlich erfasste thermische Auflösung. Mithilfe der TISR-Bildoptimierung kann die Darstellung auf 240 × 240 Pixel oder 384 × 384 Pixel hochgerechnet werden. Das verbessert die visuelle Erkennbarkeit von Konturen, ersetzt aber keine native Sensorauflösung von 384 × 384 Pixeln.

Zu den wichtigsten Eigenschaften gehören:

• Infrarotauflösung: nativ 192 × 192 Pixel
• TISR-Bildoptimierung: 240 × 240 Pixel im Modus „Med“ und bis zu 384 × 384 Pixel im Modus „High“
• Bildfrequenz: 25 Hz für eine vergleichsweise flüssige Darstellung bewegter Szenen
• Temperaturbereich: −20 bis 450 °C
• Messgenauigkeit: angegeben mit ±2 °C beziehungsweise ±2 %
• Messfunktionen: Temperaturmessung an Punkten, Linien und Flächen
• Farbpaletten: 11 Darstellungsvarianten
• Alarmfunktionen: konfigurierbare Grenzwerte für hohe und niedrige Temperaturen
• Warnungen: optische und akustische Hinweise bei überschrittenen Grenzwerten
• Emissionsgrad: an das untersuchte Material anpassbar
• Darstellungsoptionen: Isothermen, Bild-in-Bild-Modus und Bilddrehung
• Aufzeichnung: Speicherung von Wärmebildern und Videos über die App
• Abmessungen der Kamera: etwa 6,7 × 4,4 × 1,4 cm
• Gewicht der Kamera: etwa 30 g
• Stromversorgung: direkt über USB-C, ohne Akku

Die ebenfalls genannte Gewichtsangabe von rund 220 g bezieht sich offenbar auf den verpackten Artikel einschließlich Zubehör und nicht auf das Kameramodul selbst.

Anschluss und Gerätekompatibilität

Die Ampbank Wärmebildkamera M192 wird direkt über USB-C angeschlossen. Ein separater Akku ist nicht vorhanden. Dadurch entfällt das Aufladen, allerdings bezieht die Kamera ihre Energie vom verbundenen Smartphone, Tablet oder Computer.

Unterstützt werden:

• Android-Smartphones mit USB-C
• iPhones der Serien 15, 16 und 17 mit USB-C
• USB-C-fähige iPads
• Weitere kompatible USB-C-Tablets
• Windows-PCs in Verbindung mit der vorgesehenen Software

Mac-Computer werden nicht unterstützt. Vor dem Kauf sollte außerdem geprüft werden, ob das jeweilige Android-Gerät externe USB-Zubehörgeräte vollständig unterstützt. Anschlussform und Betriebssystem allein garantieren nicht immer, dass eine App jedes Smartphone-Modell korrekt erkennt.

Für den mobilen Einsatz dient die ThermCam-App. Am Windows-PC steht die TCView-Software für weiterführende Auswertungen zur Verfügung.

Bedienung über App und PC

Nach dem Anschließen zeigt die ThermCam-App das Live-Wärmebild auf dem Display des verbundenen Geräts. Die Kamera selbst benötigt weder ein eigenes Display noch Bedientasten. Dadurch bleibt sie klein, ist für den Betrieb aber immer auf ein kompatibles Endgerät angewiesen.

Die mobile Software bietet unter anderem:

• Live-Anzeige von Wärmebildern
• Aufnahme von Fotos und Videos
• Temperaturverläufe in Echtzeit
• 3D-Wärmedarstellung
• Drehung der Bildansicht
• Auswahl verschiedener Farbpaletten
• Festlegung von Temperaturgrenzen
• Erstellung detaillierter Prüfberichte

Für längere Auswertungen kann die Kamera mit einem Windows-PC verbunden werden. TCView ermöglicht die Betrachtung gespeicherter Wärmebilder, die Auswertung von Messdaten und die Erstellung von Berichten auf einem größeren Bildschirm. Das ist vor allem für wiederkehrende Wartungsarbeiten oder die Dokumentation von Auffälligkeiten hilfreich.

Messfunktionen verständlich erklärt

Die Ampbank M192 beschränkt sich nicht auf die Anzeige warmer und kalter Bereiche. Mit der Punktmessung lässt sich die Temperatur an einer bestimmten Stelle prüfen. Linienmessungen helfen dabei, Temperaturverläufe entlang eines Bauteils zu erkennen. Über die Flächenmessung können beispielsweise besonders warme oder kalte Punkte innerhalb eines ausgewählten Bereichs bestimmt werden.

Der Emissionsgrad ist für die Messgenauigkeit wichtig. Verschiedene Oberflächen geben Wärmestrahlung unterschiedlich stark ab. Matte, dunkle Materialien lassen sich meist unkomplizierter messen als glänzende Metalle. Bei reflektierenden Oberflächen können Spiegelungen der Umgebungswärme das Ergebnis verfälschen. Eine korrekte Einstellung des Emissionsgrads verbessert daher die Aussagekraft der Messung.

Die 11 Farbpaletten ändern nicht die gemessenen Temperaturen. Sie stellen die Temperaturverteilung lediglich unterschiedlich dar. Eine kontrastreiche Palette kann kleine Unterschiede sichtbar machen, während andere Ansichten einen natürlicheren Überblick liefern.

Typische Einsatzbereiche

Durch den großen Messbereich ist die Ampbank M192 Wärmebildkamera für private, handwerkliche und semiprofessionelle Aufgaben geeignet.

Gebäude und Wärmeverluste

An Wänden, Fenstern und Türen lassen sich auffällige Temperaturunterschiede erkennen. So können potenzielle Wärmebrücken, undichte Stellen oder ungleichmäßig gedämmte Bereiche sichtbar werden. Für eine aussagekräftige Gebäudeprüfung sollte zwischen innen und außen ein ausreichender Temperaturunterschied bestehen.

Auch Feuchtigkeit kann sich indirekt durch abweichende Oberflächentemperaturen zeigen. Eine Wärmebildkamera misst jedoch keine Materialfeuchte. Verdächtige Bereiche sollten deshalb mit einem geeigneten Feuchtemessgerät überprüft werden.

Heizung, Lüftung und Klimaanlage

Bei Heizkörpern, Fußbodenheizungen, Klimageräten und Wärmepumpen hilft die Wärmebilddarstellung dabei, ungleichmäßige Temperaturen zu lokalisieren. Nutzer setzen die M192 beispielsweise zur Beurteilung der Leistung von Mini-Split-Klimaanlagen ein. Verstopfungen, schlecht durchströmte Heizflächen oder auffällige Leitungsabschnitte können dadurch schneller gefunden werden.

Elektrische Anlagen

Überhitzte Sicherungsautomaten, Leitungsanschlüsse oder Steckverbindungen lassen sich häufig erkennen, bevor sichtbare Schäden auftreten. In der Praxis wurde die Kamera erfolgreich eingesetzt, um ungewöhnlich warme Schutzschalter zu identifizieren.

Ein Wärmebild zeigt allerdings nur die thermische Auffälligkeit. Arbeiten an elektrischen Anlagen gehören in die Hände qualifizierter Fachkräfte. Die Kamera ersetzt weder eine elektrische Messung noch die vorgeschriebenen Sicherheitsprüfungen.

Fahrzeugwartung

Im Fahrzeugbereich kann die M192 bei der Kontrolle von Motor, Abgasanlage, Kühlung oder Bremsen helfen. Als praktisches Beispiel wurde eine undichte Stelle am Abgaskrümmer mithilfe der Temperaturverteilung eingegrenzt. Ebenso lassen sich unterschiedliche Erwärmungen an Bauteilen vergleichen.

Temperaturen allein liefern jedoch nicht immer eine eindeutige Diagnose. Wärmebilder sollten daher zusammen mit mechanischen und elektronischen Prüfverfahren betrachtet werden.

Erfahrungen aus der praktischen Nutzung

Mehrere Anwender heben die kompakte Bauweise, einfache Verwendung und vielseitigen Einsatzmöglichkeiten hervor. Besonders positiv fällt auf, dass die Kamera ohne separaten Akku direkt genutzt werden kann. Auch die Verarbeitung wird als solide beschrieben.

Die Bandbreite praktischer Anwendungen reicht von warmen Sicherungsautomaten über Klimaanlagen bis zur Fehlersuche an Fahrzeugen. Das unterstreicht den universellen Charakter des Geräts. Das Preis-Leistungs-Verhältnis wird ebenfalls positiv bewertet.

Die Inbetriebnahme gelingt jedoch nicht in jedem Fall reibungslos. Während ein Nutzer die Kamera als echtes Plug-and-play-Gerät beschreibt, berichtet ein anderer von Schwierigkeiten bei der Installation und Gerätekonfiguration. Dort funktionierte die Einrichtung erst nach Auswahl eines Profils für ein anderes Kameramodell. Da dies nur vereinzelt genannt wird, spricht es nicht für ein grundsätzliches Problem. Es zeigt aber, dass App-Version, Betriebssystem und Geräteprofil vor allem bei weniger verbreiteten Endgeräten eine Rolle spielen können.

Vorteile der Ampbank M192

• Hohe native Auflösung für die kompakte Klasse: 192 × 192 thermische Messpunkte ermöglichen eine brauchbare Detaildarstellung.
• Flüssiges Wärmebild: Die Bildfrequenz von 25 Hz erleichtert Inspektionen aus der Hand.
• Großer Messbereich: Temperaturen zwischen −20 und 450 °C decken viele Anwendungen an Gebäuden, Anlagen und Fahrzeugen ab.
• Sehr mobil: Das rund 30 g leichte Kameramodul passt problemlos in eine Werkzeugtasche.
• Kein Ladeaufwand: Die Stromversorgung erfolgt direkt über das verbundene USB-C-Gerät.
• Vielseitige Messwerkzeuge: Punkt-, Linien- und Flächenmessungen unterstützen eine gezielte Auswertung.
• Umfangreiche Visualisierung: Farbpaletten, Isothermen und Bild-in-Bild erleichtern das Erkennen thermischer Auffälligkeiten.
• Grenzwertalarme: Optische und akustische Warnungen helfen bei der schnellen Suche nach besonders heißen oder kalten Stellen.
• Mobile und stationäre Analyse: Neben der Smartphone-App ist eine Windows-Software verfügbar.
• Praktisches Zubehör: Verlängerungskabel, Reinigungstuch und Transporttasche sind enthalten.

Nachteile und Einschränkungen

• Keine Mac-Kompatibilität: Eine Nutzung mit macOS-Computern ist nicht vorgesehen.
• Abhängigkeit von App und Endgerät: Ohne kompatibles Smartphone, Tablet oder Windows-System kann die Kamera nicht verwendet werden.
• Mögliche Einrichtungsprobleme: Die Installation kann abhängig von Gerät und Softwareversion mehr Aufwand erfordern.
• 384 × 384 Pixel nur durch Hochrechnung: Die beworbene Maximaldarstellung darf nicht mit der nativen Sensorauflösung verwechselt werden.
• Kein sichtbares Kamerabild aus eigenem Sensor genannt: Der Bild-in-Bild-Modus kann je nach App und Endgerät von der verfügbaren Smartphone-Kamera abhängen.
• Messfehler auf glänzenden Oberflächen: Reflektierende Metalle erfordern eine sorgfältige Einstellung und Interpretation.
• Belastung des Geräteakkus: Da kein eigener Akku vorhanden ist, erfolgt die Stromversorgung über das angeschlossene Endgerät.
• Software-Updates nicht langfristig zugesichert: Ein konkreter garantierter Aktualisierungszeitraum ist nicht angegeben.

Lieferumfang und Transport

Zum Lieferumfang gehören:

• Ampbank M192 Wärmebildkamera
• USB-C-Verlängerungskabel
• Reinigungstuch
• Transporttasche

Das Verlängerungskabel ist besonders nützlich, wenn die Kamera nicht direkt am Smartphone sitzen soll oder schwer erreichbare Bereiche untersucht werden. Die Tasche schützt Modul und Zubehör beim Transport. Für technische Fragen werden ein rund um die Uhr erreichbarer Kundendienst und langfristiger technischer Support angeboten.

Hinweise für genaue Messergebnisse

Eine Wärmebildkamera liefert nur dann zuverlässige Informationen, wenn Umgebungsbedingungen und Oberflächen berücksichtigt werden.

• Emissionsgrad passend einstellen: Die Einstellung sollte dem untersuchten Material entsprechen.
• Reflexionen beachten: Glänzende Flächen können Wärmequellen aus der Umgebung spiegeln.
• Möglichst frontal messen: Sehr schräge Blickwinkel können die Bewertung erschweren.
• Ausreichenden Temperaturunterschied abwarten: Das gilt besonders bei der Suche nach Wärmeverlusten an Gebäuden.
• Vergleichsflächen nutzen: Auffällige Bauteile sollten mit baugleichen oder benachbarten Bereichen verglichen werden.
• Kamera vor Verschmutzung schützen: Die Optik sollte vorsichtig mit dem beiliegenden Tuch gereinigt werden.
• Anschluss trocken halten: USB-C-Stecker und Kamera sind vor Feuchtigkeit und Schmutz zu schützen.
• Ergebnisse fachlich bestätigen: Kritische Befunde an Elektrik, Heizung oder Fahrzeugen sollten professionell geprüft werden.

Für wen eignet sich die Ampbank Wärmebildkamera M192?

Die Ampbank M192 richtet sich an Heimwerker, Hausbesitzer, Techniker und mobile Servicedienstleister, die eine kompakte Wärmebildkamera für das Handy suchen. Sie eignet sich besonders für gelegentliche bis regelmäßige Inspektionen, bei denen Mobilität wichtiger ist als ein eigenständiges Kameragehäuse mit Display.

Für professionelle Gutachten mit besonders hohen Anforderungen an Kalibrierung, Dokumentation und native Sensorauflösung kann ein spezialiertes Industriegerät sinnvoller sein. Für die schnelle Fehlersuche, Wartung und Kontrolle bietet die M192 jedoch eine überzeugende Kombination aus Auflösung, Funktionsumfang und Transportfreundlichkeit.

Fazit

Die Ampbank Wärmebildkamera M192 ist ein vielseitiger USB-C-Wärmebildaufsatz mit guter nativer Auflösung, flüssiger 25-Hz-Darstellung und umfangreichen Messfunktionen. Ihr Temperaturbereich von −20 bis 450 °C eröffnet zahlreiche Einsatzmöglichkeiten – von der Gebäudeinspektion über die Heizungs- und Elektroprüfung bis zur Fahrzeugdiagnose.

Positiv sind vor allem das geringe Gewicht, der Betrieb ohne eigenen Akku und die Analyse über Smartphone oder Windows-PC. Zu beachten sind die fehlende Mac-Unterstützung, die Abhängigkeit von kompatibler Software und der Unterschied zwischen nativer und hochgerechneter Auflösung. Wer diese Einschränkungen berücksichtigt, erhält mit der Ampbank M192 eine handliche Wärmebildkamera mit einem ausgewogenen Funktionsumfang für Alltag, Werkstatt und Wartung.
