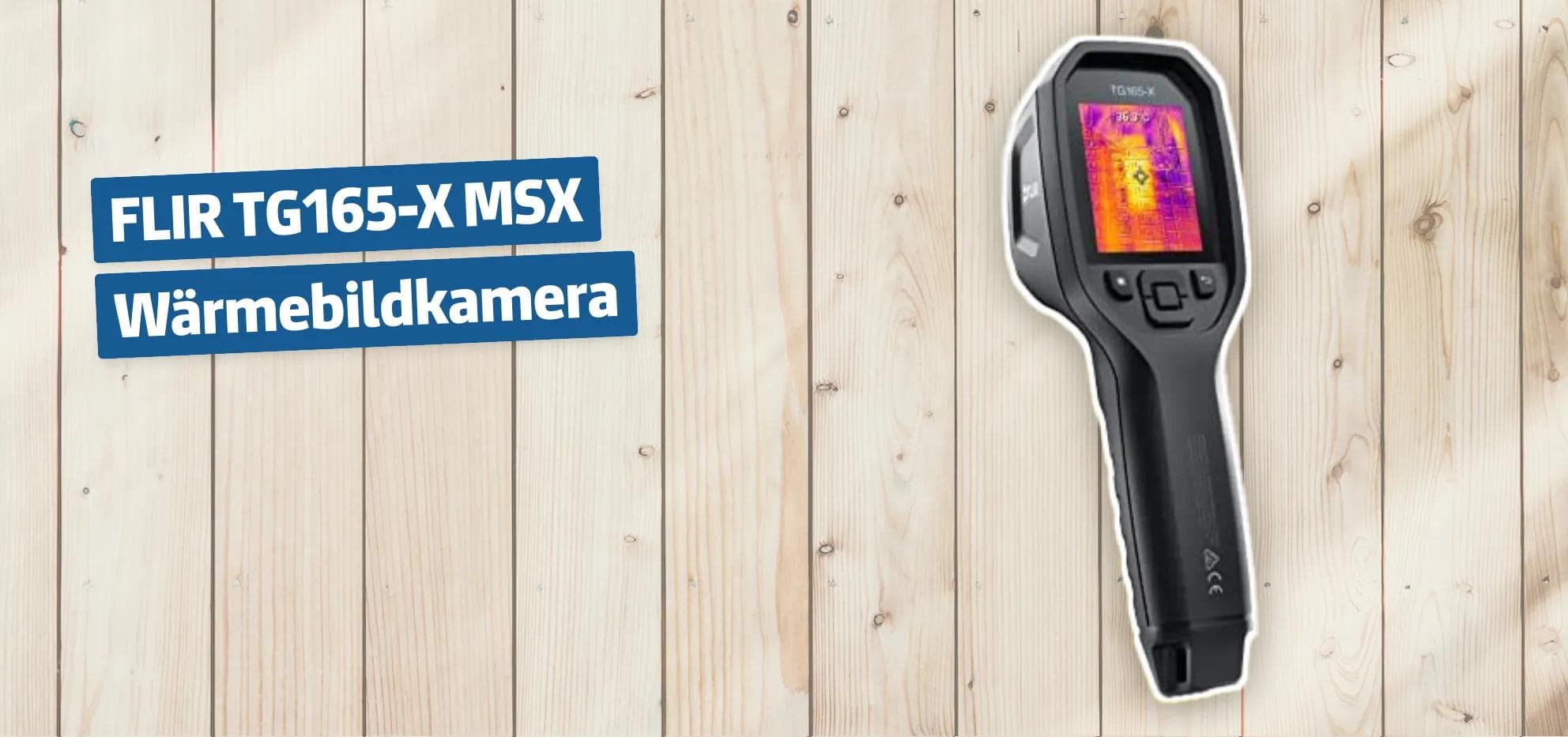

FLIR TG165-X MSX Wärmebildkamera

Die FLIR TG165-X MSX Wärmebildkamera ist ein kompaktes, robustes Messwerkzeug, das Temperaturunterschiede sichtbar macht – schnell, kontaktlos und verständlich. Ob bei der Gebäudeinspektion, in der Elektrik, bei Heizung/Lüftung/Klima (HLK) oder bei der Lecksuche: Die Kamera kombiniert Wärmebild und visuelle Details zu klaren, aussagekräftigen Bildern. Das beschleunigt die Fehlersuche und hilft, Probleme früh zu erkennen.

Technische Spezifikationen und Hauptmerkmale

• Messbereich: -25 °C bis 300 °C
• IR-Auflösung: 80 × 60 Pixel (insgesamt 4.800 Pixel)
• Bildoptimierung: FLIR MSX – prägt visuelle Kanten/Details in das Wärmebild ein
• Laser-Markierung: Mehrpunkt-Bullseye-Laser zeigt den Messbereich als Kreis an
• Genauigkeit:
  • 50–100 °C: ±1,5 °C
  • 0–50 °C und 100–300 °C: ±2,5 %
  • -25–0 °C: ±3 %
• Thermische Empfindlichkeit: < 70 mK
• Bildfrequenz: 8,7 Hz
• Schutzklasse: IP54 (Schutz vor Staub, Schmutz und Spritzwasser)
• Robustheit: Sturzgeprüftes Gehäuse
• Display: Digital, gut ablesbar (ca. 2,4 Zoll)
• Speicher: Interner Speicher bis zu ca. 50.000 Bilder (eMMC 4 GB)
• Beleuchtung: Integrierte LED-Arbeitsleuchte
• Stativgewinde: vorhanden
• Konnektivität: USB
• Abmessungen: 21 × 6,4 × 8,1 cm
• Gewicht: ca. 395 g
• Energieversorgung: Lithium‑Ionen‑Akku (enthalten)
• Zertifizierungen: CE, UL
• Garantie: 2 Jahre auf Kamera (Teile/Arbeitsleistung), 10 Jahre auf den Detektor

Lieferumfang: TG165‑X, Lanyard/Handschlaufe, USB‑Kabel, Schutztasche, Li‑Ion‑Akku.

Einsatzbereiche und Praxis

• Gebäude & Renovierung: Wärmebrücken, undichte Fenster, fehlende Dämmung oder Kälte-/Wärmeinseln lassen sich schnell lokalisieren. In der Praxis wurden sogar in Wänden verlaufende Wasserleitungen erkannt – hilfreich vor dem Bohren oder bei der Lecksuche.
• Elektrik & Schaltschrankkontrolle: Überhitzte Sicherungen, Klemmen oder Leiterbahnen fallen im Wärmebild sofort auf. Das erleichtert die vorbeugende Wartung.
• HLK & Haustechnik: Unregelmäßigkeiten an Heizkörpern, Fußbodenheizungen, Klimageräten und Lüftungswegen werden sichtbar.
• Automotive & Mechanik: Heißlaufende Lager, ungleichmäßige Abgas- oder Kühlkreistemperaturen lassen sich schnell prüfen.

Nutzerrückmeldungen heben die einfache Bedienung, den schnellen Start (unter 20 Sekunden) und die robuste Verarbeitung hervor. Die MSX-Darstellung wird oft als klar und hilfreich beschrieben, um Bauteile und Konturen besser zu erkennen. Positiv erwähnt werden außerdem das mitgelieferte Etui und die direkte Fotoaufnahme per Taste.

Bildqualität und Messleistung verständlich erklärt

• MSX für mehr Kontext: MSX legt sichtbare Kanten (Schriften, Kanten, Umrisse) in das Wärmebild. So lässt sich erkennen, welches Bauteil tatsächlich warm ist – ideal für Inspektionen in Schaltschränken oder an Maschinen.
• 80 × 60 Pixel IR-Auflösung: Für Diagnosen und das Aufspüren von Anomalien im Nah- und mittleren Abstand ausreichend. Für sehr große Objekte (z. B. ganze Fassaden aus Distanz) ist die Auflösung begrenzt.
• Genauigkeit in der Praxis: Die Kamera liefert verlässliche Temperaturdifferenzen und plausible Absolutwerte im spezifizierten Bereich. Für medizinische Messungen oder metrologische Nachweise ist sie nicht vorgesehen.
• Thermische Empfindlichkeit < 70 mK: Kleine Temperaturunterschiede werden sichtbar – hilfreich bei Dämmungs-Checks oder der Suche nach Kältebrücken.

Hinweis aus der Praxis: Bei Wärmebild/Realbild-Kombination kann die Überlagerung je nach Abstand minimal versetzt wirken. Eine kurze Justage am Gerät behebt dies schnell.

Bedienung und Ergonomie

• Einfach und schnell: Klar strukturierte Tasten, Fronttaste für Foto, separate Tasten für LED-Licht und Laser.
• Messbereich sichtbar: Der Bullseye-Mehrpunktlaser markiert als Kreis die Größe des Messfeldes – das beschleunigt die Zielauswahl.
• Robust für den Alltag: IP54, sturzgeprüft, griffiges Gehäuse. Das macht die TG165‑X alltagstauglich – auch in staubigen oder öligen Umgebungen.
• Datenhandling: Bilder werden intern gespeichert und per USB übertragen. Das ist unkompliziert und zuverlässig.
• Transport & Schutz: Die Gürteltasche ist praktisch, schützt die Kamera und ist direkt einsatzbereit.

Vor- und Nachteile

• Vorteile
  • Schnelles Aufspüren von Temperaturanomalien bis 300 °C
  • MSX-Bildoptimierung für klar erkennbare Details und Beschriftungen
  • Mehrpunkt-Laser zeigt Messfeldgröße; präziseres Zielen
  • Robust und IP54‑geschützt, sturzgeprüft
  • Interner Speicher für viele Bilder, USB‑Datenübertragung
  • Einfache Bedienung, LED-Arbeitslicht, Stativgewinde
  • Garantie 2‑10 (2 Jahre Kamera, 10 Jahre Detektor)
• Nachteile
  • IR-Auflösung (80 × 60) limitiert für sehr große Distanzen/Flächen
  • Anzeige meist Einpunkt‑Messwert; Min/Max im Bild werden nicht eingeblendet
  • Absolutgenauigkeit für anspruchsvolle Kalibrieraufgaben begrenzt
  • Einzelne Berichte zu Akkulaufzeit/Software-Hängern; selten, aber erwähnenswert
  • Laser/Overlay kann in Einzelfällen justiert werden müssen

Zusätzliche Informationen und Tipps

• Emissionsgrad: Einstellbar ca. 0,10–0,99. Für typische Oberflächen 0,95 als Startwert wählen. Glänzende Metalle vorher abkleben (z. B. mit Klebeband oder mattem Lackpunkt), um Reflexionen zu vermeiden.
• Messabstand: Für scharfe, aussagekräftige Ergebnisse in passender Nähe messen. Zu große Distanz reduziert Details.
• Skalierung/Paletten: Je nach Aufgabe Farbpalette und Temperaturskala anpassen, um Kontraste zu betonen.
• Daten sichern: Regelmäßig per USB auf PC/Mac übertragen. So bleibt der interne Speicher frei.
• Pflege: Gehäuse und Linse abwischen; vor Staub/Öl schützen. Keine aggressiven Reinigungsmittel verwenden.
• Garantiehinweis: Die 2‑10‑Garantie bedeutet 2 Jahre auf die Kamera (Teile/Arbeit) und 10 Jahre auf den Detektor. Bedingungen und ggf. Registrierung beachten.
• Sicherheit: Laser nur bei Bedarf aktivieren, nicht in Augen richten.

Für wen eignet sich die FLIR TG165-X?

• Hausbesitzer, Handwerker, Facility-Teams: Wärmebrücken, Feuchte-/Leckindikationen, Fußbodenheizung, Heizkörper, Rollladenkästen, Fensterlaibungen.
• Elektrik/Industrie/Wartung: Schaltschrank-Checks, Motoren/Lager, Leiterplatten-Hotspots, Prüfstände.
• HLK-Profis: Luftströmungen, Filter-/Kanalisolierung, Ventil-/Pumpeffizienz.

Wer eine zuverlässige, robuste Wärmebildkamera für die schnelle Fehlersuche sucht und keine hochauflösende Profi­kamera benötigt, trifft mit der TG165‑X eine solide Wahl.

Fazit

Die FLIR TG165‑X MSX verbindet praxisnahe Bildqualität, einfache Bedienung und robuste Bauweise zu einem starken Gesamtpaket für Inspektionen bis 300 °C. Die MSX‑Technologie macht Details sichtbar, der Bullseye‑Laser beschleunigt das Zielen, und IP54 sorgt für Alltagstauglichkeit. Die IR‑Auflösung ist für Diagnose und Wartung im Nah- bis Mittelbereich ausgelegt; für großflächige Fernaufnahmen sind höher auflösende Modelle geeigneter. Unterm Strich bietet die TG165‑X ein sehr gutes Preis‑Leistungs‑Verhältnis für alle, die Temperaturprobleme schnell visualisieren und fundiert entscheiden wollen.
