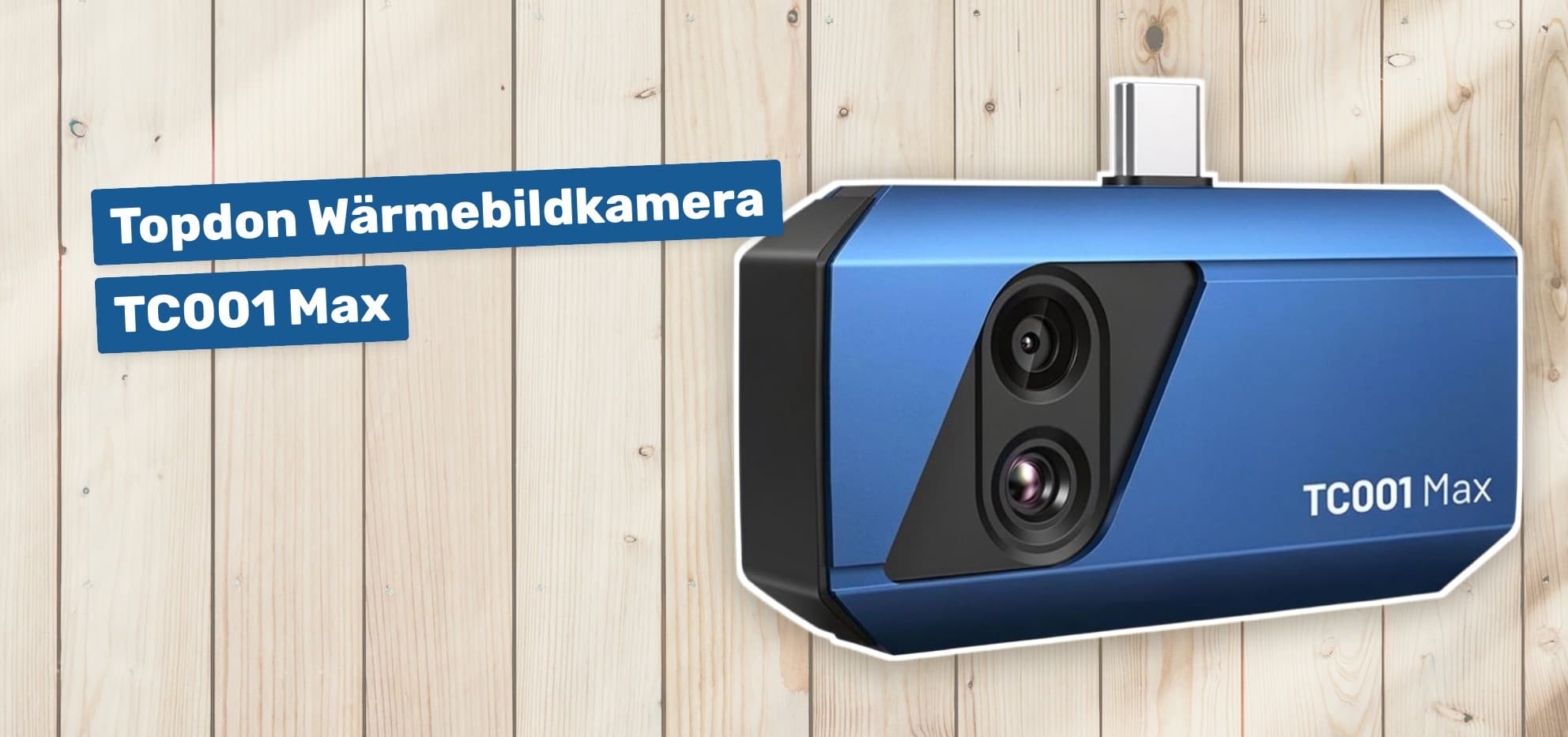

Topdon Wärmebildkamera TC001 Max

Die TOPDON TC001 Max verwandelt ein kompatibles Smartphone, Tablet oder einen Windows-PC in eine kompakte Wärmebildkamera. Dank Dual-Lens-System kombiniert sie thermische Messdaten mit einem sichtbaren Kamerabild. Dadurch lassen sich Wärmebrücken, überhitzte elektrische Bauteile, undichte Heizungsleitungen oder Auffälligkeiten am Fahrzeug leichter lokalisieren. Mit ihrem großen Messbereich und zahlreichen Analysefunktionen richtet sich die Wärmebildkamera sowohl an anspruchsvolle Heimwerker als auch an Elektriker, Gebäudetechniker und Kfz-Profis.

Die wichtigsten Merkmale der TOPDON TC001 Max

Das Herzstück der TC001 Max ist ein Infrarotsensor mit einer nativen Auflösung von 256 × 192 Pixeln. Mithilfe der TISR-Bildverbesserung wird die Darstellung auf 512 × 384 Pixel hochgerechnet. Diese Aufbereitung kann Konturen und feine Strukturen klarer abbilden, ersetzt jedoch nicht vollständig einen Sensor mit nativer Auflösung von 512 × 384 Pixeln.

Zusätzlich besitzt die Kamera eine 1,5-Megapixel-Sichtlichtkamera. Beide Objektive arbeiten zusammen, um thermische Auffälligkeiten besser einem realen Bauteil oder Gebäudebereich zuordnen zu können.

Zu den zentralen technischen Eigenschaften gehören:

• Temperaturbereich: von −20 °C bis +550 °C
• Messgenauigkeit: angegebene Abweichung von ±2 °C
• Temperaturauflösung: 0,1 °C
• Thermische Empfindlichkeit: höchstens 40 mK
• Bildfrequenz: 25 Hz für eine flüssige Darstellung
• Infrarotauflösung: 256 × 192 Pixel, per TISR auf 512 × 384 Pixel optimiert
• Sichtlichtkamera: 1,5 Megapixel
• Sichtfeld: 50°-Weitwinkel
• Messentfernung: Temperaturunterschiede können unter geeigneten Bedingungen aus bis zu 5 m Entfernung erfasst werden
• Farbpaletten: zehn Darstellungsvarianten
• Analysewerkzeuge: Messungen über Punkte, Linien und Flächen
• Abmessungen: etwa 7,1 × 4,2 × 1,4 cm
• Gewicht: rund 30 g
• Leistungsaufnahme: 0,38 W
• Anschluss: USB-C
• Kompatibilität: ausgewählte iOS-, Android- und Windows-Geräte
• Mac-Kompatibilität: nicht unterstützt

Die thermische Empfindlichkeit von maximal 40 mK bedeutet, dass die Kamera sehr kleine Temperaturunterschiede sichtbar machen kann. Das ist besonders bei Gebäudeinspektionen hilfreich, da Zugluft, fehlende Dämmung oder feuchte Bereiche häufig nur geringe thermische Abweichungen verursachen.

Fünf Bildmodi für unterschiedliche Aufgaben

Die TOPDON Wärmebildkamera bietet fünf Darstellungsmodi. Damit kann die Anzeige an das jeweilige Einsatzgebiet angepasst werden.

• Wärmebild: Zeigt ausschließlich die vom Infrarotsensor erfasste Temperaturverteilung.
• Thermische Fusion: Mischt das Wärmebild mit den Farben und Details der Sichtlichtkamera.
• Konturenfusion: Legt sichtbare Umrisse über das Wärmebild, damit Bauteile leichter erkennbar sind.
• Sichtbares Licht: Nutzt die optische Kamera ohne thermische Darstellung.
• Bild-in-Bild-Modus: Blendet das Wärmebild in einen Ausschnitt des normalen Kamerabildes ein.

Vor allem die Fusion wird in der Praxis als großer Vorteil beschrieben. Auf einem reinen Wärmebild ist zwar ein heißer oder kalter Bereich erkennbar, aber nicht immer das genaue Bauteil. Durch eingeblendete Konturen lässt sich beispielsweise schneller feststellen, ob sich eine Schraubklemme, ein Kabelanschluss oder der Rand eines Fensterrahmens ungewöhnlich erwärmt beziehungsweise abkühlt.

Die Überlagerung muss abhängig von der Entfernung zum Objekt gegebenenfalls manuell angepasst werden. Eine automatische Distanzmessung ist nicht vorhanden. Wer häufig zwischen Nahaufnahmen und weiter entfernten Motiven wechselt, sollte daher die Ausrichtung der beiden Bilder kontrollieren.

Smartphone als Analyse- und Dokumentationsgerät

Die TC001 Max besitzt keinen eigenen Bildschirm und keinen separaten Akku. Sie wird über USB-C mit dem angeschlossenen Gerät verbunden und von diesem mit Strom versorgt. Dadurch bleibt das Gehäuse leicht und kompakt. Die geringe Leistungsaufnahme von 0,38 W soll einen langen Einsatz ermöglichen; die tatsächliche Laufzeit hängt jedoch wesentlich vom Akku des Smartphones oder Tablets ab.

Über die zugehörige App lassen sich Wärmebilder und Videos aufnehmen, speichern und weitergeben. Das ist für professionelle Dokumentationen praktisch. Ein Elektriker kann beispielsweise einen auffälligen Anschluss fotografieren und die Aufnahme direkt einem Prüfbericht oder Kundenprofil zuordnen. Eine nachträgliche Übertragung von einer eigenständigen Kamera auf einen Computer entfällt.

Die Software unterstützt unter anderem:

• Foto- und Videoaufnahmen
• Punkt-, Linien- und Flächenmessungen
• Anzeige von Minimal- und Maximaltemperaturen
• Kontinuierliche Messungen mit Kurvendiagrammen
• 3D-Temperaturanalysen
• Nachträgliche Auswertung gespeicherter Aufnahmen
• Bildrotation und Infrarot-Zoom
• Einstellbare Temperaturgrenzen
• Optische und akustische Warnmeldungen
• Anpassung von Emissionsgrad und Messentfernung

Die Warnfunktion kann bei wiederkehrenden Kontrollen nützlich sein. Wird eine selbst festgelegte Temperatur über- oder unterschritten, macht die Anwendung darauf aufmerksam. So lassen sich beispielsweise überhitzte elektrische Verbindungen schneller identifizieren.

Kompatibilität und Anschluss

Die Kamera ist für die direkte Nutzung an vielen USB-C-Geräten ausgelegt. Dazu zählen zahlreiche OTG-fähige Android-Smartphones und -Tablets sowie neuere iPhones und iPads mit USB-C. Auch Windows-Geräte werden unterstützt. Ein USB-C-auf-Lightning-Adapter befindet sich im Lieferumfang, dennoch sollte bei älteren Apple-Geräten vor dem Kauf die konkrete Modell- und App-Kompatibilität geprüft werden.

Ein wiederkehrender Pluspunkt ist das unkomplizierte Plug-and-Play-Prinzip: Kamera anschließen, App öffnen und mit der Messung beginnen. In Einzelfällen wurde allerdings berichtet, dass die Android-App die Kamera nach dem Anstecken nicht sofort starten konnte. Erneutes Verbinden oder ein Neustart der App konnte das Problem beheben. Solche Erfahrungen scheinen nicht die Regel zu sein, zeigen aber, dass das Zusammenspiel auch vom Smartphone, Betriebssystem und App-Stand abhängt.

Mit macOS ist die TC001 Max nicht kompatibel. Vor dem Kauf sollte außerdem geprüft werden, ob das Android-Gerät USB-OTG unterstützt und ob die Smartphone-Hülle genügend Platz rund um den USB-C-Anschluss lässt. Alternativ kann das mitgelieferte Verlängerungskabel verwendet werden.

Praktische Einsatzgebiete

Der Messbereich bis +550 °C macht die TOPDON TC001 Max vielseitiger als einfache Wärmebildaufsätze, die nur für niedrige oder mittlere Temperaturen ausgelegt sind.

Gebäude und Energieeffizienz

Bei einer Gebäudeinspektion kann die Kamera auffällige Temperaturmuster an Fenstern, Türen, Außenwänden oder Dachflächen sichtbar machen. Typische Einsatzmöglichkeiten sind:

• Aufspüren von Wärmebrücken und Dämmschwachstellen
• Erkennen von Zugluft an Fenstern und Türen
• Kontrolle von Heizkörpern und Fußbodenheizungen
• Lokalisieren möglicher Leckagen in warmen Leitungen
• Eingrenzen feuchter oder schlecht isolierter Bereiche
• Prüfen von Dachflächen auf thermische Auffälligkeiten

Mehrere Anwender heben hervor, dass sich undichte Fenster, Heizungsprobleme und Stellen mit erhöhtem Energieverlust schnell lokalisieren lassen. Eine Wärmebildaufnahme zeigt allerdings zunächst nur einen Temperaturunterschied. Ob tatsächlich Feuchtigkeit, ein Luftleck oder eine fehlende Dämmung vorliegt, muss anschließend mit geeigneten Prüfmethoden bestätigt werden.

Elektroinstallation und Elektronik

Überhitzte Klemmen, Leitungen oder Sicherungen können auf Übergangswiderstände, Überlastung oder fehlerhafte Verbindungen hinweisen. Das Wärmebild hilft dabei, verdächtige Bauteile berührungslos zu erkennen.

Besonders nützlich ist die Möglichkeit, Aufnahmen direkt zu speichern. Thermische Auffälligkeiten lassen sich dadurch nachvollziehbar dokumentieren und anderen Personen zeigen. Die Kamera ersetzt allerdings weder elektrische Sicherheitsprüfungen noch die fachgerechte Diagnose durch qualifiziertes Personal.

Bei Leiterplatten und elektronischen Geräten können einzelne warme Bauteile sichtbar werden. Das erleichtert die Fehlersuche, sofern die Komponenten nicht vollständig durch Gehäuse oder Abschirmungen verdeckt sind.

Heizung, Lüftung und Klima

Im Bereich Heizung, Lüftung und Klimatechnik kann die Wärmebildkamera eingesetzt werden, um Temperaturverteilungen an Rohren, Heizflächen, Luftauslässen oder Aggregaten zu prüfen. Auch schlecht durchströmte Heizkörper und auffällige Rohrabschnitte lassen sich leichter eingrenzen.

Fahrzeugdiagnose

Bei Autos und Motorrädern können ungewöhnlich warme Lager, Bremsen, elektrische Anschlüsse oder Komponenten im Motorraum Hinweise auf einen Fehler liefern. Wegen heißer und beweglicher Bauteile ist dabei ein ausreichender Sicherheitsabstand erforderlich.

Bildqualität und Bedienung im Alltag

Die Bildqualität gehört zu den am häufigsten hervorgehobenen Stärken. Feine Wärmeunterschiede, teilweise sogar kurzzeitig verbleibende Hand- oder Fußabdrücke, können sichtbar werden. Die Bildrate von 25 Hz sorgt zudem dafür, dass Bewegungen vergleichsweise flüssig erscheinen und nicht als stark verzögertes Wärmebild dargestellt werden.

Die App wird überwiegend als übersichtlich und funktionsreich wahrgenommen. Positiv fallen die direkte Speicherung auf dem Smartphone, die verschiedenen Farbskalen sowie die Mess- und Dokumentationswerkzeuge auf. Das kompakte Format macht die Kamera leicht transportierbar. Sie kann im Werkzeugkoffer, im Fahrzeug oder im Rucksack mitgeführt werden, ohne viel Platz zu beanspruchen.

Für belastbare Temperaturmessungen ist dennoch eine korrekte Konfiguration notwendig. Vor allem bei einem schnellen Wechsel zwischen warmer Innenluft und kalter Außenumgebung kann eine erneute Kalibrierung erforderlich sein. Andernfalls sind deutlich unplausible Messwerte möglich.

Emissionsgrad und Messgenauigkeit richtig einordnen

Wärmebildkameras erfassen Infrarotstrahlung und berechnen daraus eine Temperatur. Das Ergebnis hängt nicht nur von der Kamera ab, sondern auch von der Oberfläche des Messobjekts. Der dafür wichtige Emissionsgrad beschreibt, wie gut ein Material Wärmestrahlung abgibt.

Matte, dunkle Oberflächen lassen sich meist leichter messen als glänzende Metalle. Polierte Bauteile können Wärmestrahlung aus der Umgebung spiegeln und dadurch falsche Werte erzeugen. Für möglichst zuverlässige Ergebnisse sollten der Emissionsgrad und die Messentfernung in der App passend eingestellt werden.

Die angegebene Messgenauigkeit von ±2 °C ist für viele Diagnoseaufgaben ausreichend. Bei der Suche nach Wärmebrücken oder überhitzten Bauteilen ist häufig ohnehin der Temperaturunterschied zwischen mehreren Bereichen wichtiger als ein einzelner absoluter Messwert.

Vorteile und Nachteile

Vorteile

• Detailreiche Darstellung: TISR-Bildverbesserung und hohe thermische Empfindlichkeit machen kleine Temperaturunterschiede sichtbar.
• Dual-Lens-Technik: Sichtlicht- und Wärmebild können kombiniert werden, wodurch sich Auffälligkeiten leichter zuordnen lassen.
• Flüssiges Bild: Die Bildfrequenz von 25 Hz erleichtert das Arbeiten an bewegten Motiven.
• Großer Messbereich: −20 °C bis +550 °C decken Gebäude-, Elektro-, Heizungs- und Fahrzeuganwendungen ab.
• Funktionsreiche App: Fotos, Videos, Messpunkte, Kurvendiagramme und nachträgliche Analysen sind direkt verfügbar.
• Direkte Dokumentation: Aufnahmen können auf dem Smartphone gespeichert, versendet oder in Berichte übernommen werden.
• Kompakte Bauweise: Mit rund 30 g und etwa 7,1 cm Länge ist die Kamera leicht zu transportieren.
• Kein separater Akku: Laden und Pflegen eines zusätzlichen Akkus entfallen.
• Umfangreiches Zubehör: Adapter, Verlängerungskabel und eine stabile Aufbewahrungstasche sind enthalten.
• Breite Geräteunterstützung: Ein Modell kann mit vielen Android-, iOS- und Windows-Geräten verwendet werden.

Nachteile

• Abhängigkeit von einem Endgerät: Ohne kompatibles Smartphone, Tablet oder Windows-Gerät ist die Kamera nicht nutzbar.
• Keine macOS-Unterstützung: Der Betrieb an einem Mac ist nicht vorgesehen.
• Belastung des Smartphone-Akkus: Die Kamera wird über das angeschlossene Gerät mit Energie versorgt.
• TISR statt nativer 512-×-384-Auflösung: Die höhere Ausgabeauflösung entsteht durch Bildverbesserung.
• Manuelle Ausrichtung der Bildfusion: Bei wechselnden Objektabständen kann eine Anpassung notwendig sein.
• Kalibrierung erforderlich: Starke Änderungen der Umgebungstemperatur können sonst zu ungenauen Messwerten führen.
• Vereinzelte Verbindungsprobleme: Je nach Android-Gerät kann ein erneutes Anschließen oder Starten der App nötig sein.
• Keine ausgewiesene Wetterfestigkeit: Für Regen, starke Feuchtigkeit oder staubige Baustellen ist keine IP-Schutzklasse angegeben.

Lieferumfang und Aufbewahrung

Zum Lieferumfang gehören die TC001 Max, ein etwa 50 cm langes Verlängerungskabel, ein USB-C-auf-Lightning-Adapter, ein USB-C-Verlängerungsadapter, ein Reinigungstuch, eine Kurzanleitung und eine EVA-Aufbewahrungstasche.

Das feste Etui schützt Kamera und Zubehör beim Transport. Die Linsen sollten ausschließlich mit einem sauberen Mikrofasertuch gereinigt werden. Scheuernde Tücher und aggressive Reinigungsmittel können die optischen Flächen beschädigen. Bei längerer Nichtbenutzung empfiehlt sich eine trockene und staubgeschützte Lagerung im Etui.

TOPDON nennt für das Produkt eine Garantie von zwei Jahren sowie einen langfristig verfügbaren Kundendienst.

Für wen eignet sich die TC001 Max?

Die TOPDON TC001 Max ist interessant für alle, die eine mobile Wärmebildkamera mit guter Detaildarstellung und umfangreicher Analyse-App suchen. Heimwerker können damit Energieverluste und Heizungsprobleme eingrenzen. Elektriker, HLK-Techniker, Gebäudegutachter und Kfz-Mechaniker profitieren von der schnellen Dokumentation und dem großen Temperaturbereich.

Wer dagegen ein vollständig eigenständiges Messgerät mit integriertem Display, austauschbarem Akku, zertifizierter Spezialkalibrierung oder robuster Wetterabdichtung benötigt, sollte eher eine professionelle Handkamera in Betracht ziehen.

Insgesamt bietet die TOPDON Wärmebildkamera TC001 Max ein überzeugendes Verhältnis aus Mobilität, Bildqualität und Funktionsumfang. Ihre größten Stärken sind die Dual-Lens-Fusion, die flüssige Wärmebilddarstellung und die direkte Auswertung auf dem Smartphone. Für zuverlässige Ergebnisse müssen jedoch Emissionsgrad, Kalibrierung und Gerätekompatibilität berücksichtigt werden.
