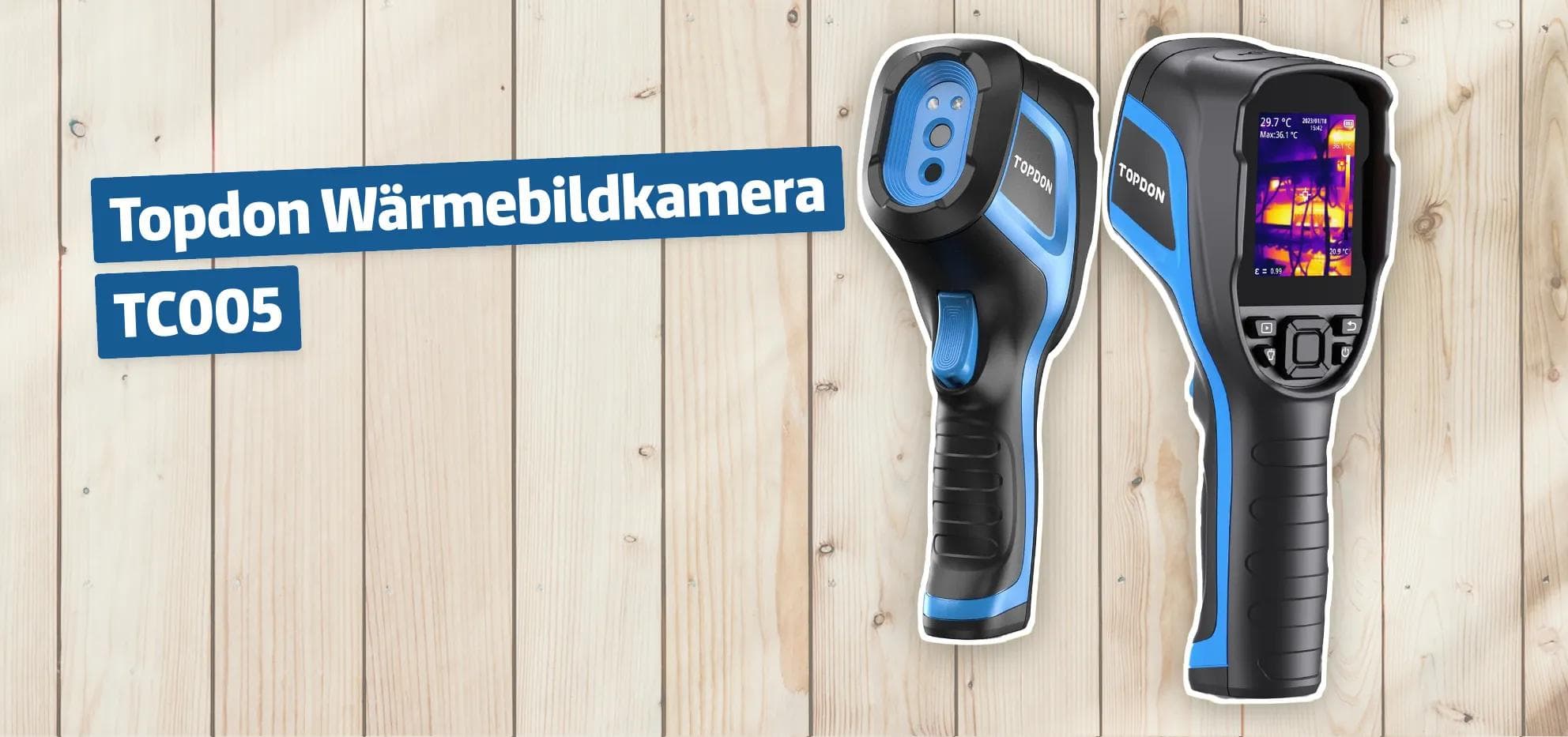

Topdon Wärmebildkamera TC005

Die Topdon Wärmebildkamera TC005 ist ein handliches Thermografiegerät für Profis und ambitionierte Heimwerker. Mit einer Kombination aus Infrarot- und sichtbarer Kamera liefert sie Wärmebilder und Überlagerungen, die helfen, Wärmeverluste, elektrische Hotspots oder defekte Bauteile schnell zu erkennen. Das Gerät richtet sich an Anwender, die eine robuste, langlebige und dennoch erschwingliche Lösung für Inspektionen in Gebäuden, bei HVAC‑Systemen, in elektrischen Anlagen oder in der Fahrzeugdiagnose suchen.

Technische Spezifikationen / Hauptmerkmale

• Infrarotauflösung: 256 × 192 Pixel (Thermal-Array für detaillierte Wärmebilder).
• Sichtbare Kamera: 2 MP für Bild‑in‑Bild‑Überlagerung und dokumentierende Fotos.
• Thermische Empfindlichkeit (NETD): < 40 mK (0,04 °C) – erkennt feine Temperaturunterschiede.
• Temperaturbereich: −20 °C bis +550 °C.
• Messgenauigkeit / Auflösung: Temperaturauflösung bis ±1 °F (~±0,6 °C); typische Messgenauigkeit ca. ±2 °C oder ±2 % (je nachdem, welcher Wert größer ist).
• Bildfrequenz: 25 Hz (flüssige Darstellung von Temperaturänderungen).
• Bildmodi: Wärmebild, Dual‑Light‑Integration, sichtbares Licht, Bild‑in‑Bild.
• Farbpaletten: 7 Pseudofarben zur besseren Visualisierung (z. B. Rainbow, Eisrot, Schwarz‑Weiß).
• Akku: 5.000 mAh; Ladezeit rund 4 Stunden; Laufzeit bis zu 12 Stunden (abhängig von Nutzung).
• Speicher: 16 GB microSD-Karte im Lieferumfang.
• Robustheit: Schutzart IP54 (Spritz‑/Staubschutz) und sturzsicher aus bis zu 2 m. Integrierte Schutzkappe für Bildschirm vorhanden.
• Anschlüsse & Software: USB‑C für Laden und PC‑Verbindung; PC‑Software für Live‑Projektion und Bildanalyse (z. B. TDView).
• Maße & Gewicht: Herstellerangaben: 33 × 30 × 13 cm; Gewicht ca. 960 g.
• Besonderheiten: Einhandbedienung mit Pistolengriff, Stativgewinde (1/4"), 13 Sprachen unterstützt, Videoaufzeichnung möglich.
• Garantie: 1 Jahr.

Praktische Anwendungen & typische Nutzererfahrungen

• Gebäudeinspektion / Energieberatung: Nutzer setzen die TC005 häufig ein, um Wärmeverluste an Fassaden, Türen und Dächern sichtbar zu machen. Kleine Wärmebrücken (z. B. Mörtelfugen) und schlecht isolierte Leitungen lassen sich zuverlässig aufspüren.
• Elektrik & Maschinenwartung: Die Kamera hilft, überhitzte Bauteile, Steckverbindungen oder schlecht arbeitende Komponenten zu finden. Anwender berichten, dass damit Fehler in Steuerungen, Heizschlangen oder an 3D‑Druckern schnell lokalisiert wurden.
• Sanitär & Heizung (HVAC): Rohrverläufe, Heizkörperventile und defekte Bauteile lassen sich ohne invasive Maßnahmen nachverfolgen.
• Automobilbereich / DIY: Für Kfz‑Elektriker und Heimwerker ist das Gerät nützlich bei der Suche nach wärmeproduzierenden Fehlerquellen im Fahrzeug.
• Mobilität & Handhabung: Viele Nutzer loben die lange Akkulaufzeit und die Möglichkeit, das Gerät während des Ladens zu betreiben (Powerbank per USB‑C). Die Pistolengriff‑Ergonomie erleichtert lange Messungen.
• Lieferumfang & Bedienung: Positiv hervorgehoben werden die Transporttasche, das mitgelieferte Netzteil, das USB‑C‑Kabel und die 16‑GB‑Speicherkarte. Kritikpunkte von Anwendern sind eine sehr kurze oder wenig hilfreiche Schnellbedienungsanleitung und das Fehlen eines robusten Sensor‑Deckels.
• Bildqualität: Die Kombination aus 256×192‑Thermalbild und 2‑MP‑Sichtkamera liefert für den Handbereich scharfe Bilder; mehrere Anwender betonen die Alltagstauglichkeit für Inspektionen.
• Einschränkungen in der Bedienung: Manche Nutzer erwähnen begrenzte Menüoptionen oder eine nicht ideale Skalenteilung bei hohen Temperaturen (Konfiguration in zwei Messbereichen), was bei sehr hohen Temperaturen beachtet werden sollte.

Vor- und Nachteile

• Vorteile:
  • Gute Thermalauflösung (256 × 192) für den Handgebrauch.
  • Breiter Messbereich von −20 °C bis +550 °C – vielseitig einsetzbar.
  • Lange Akkulaufzeit (bis zu 12 Stunden) und Laden per USB‑C, Betrieb während Ladung möglich.
  • Robust gebaut: IP54 und sturzsicher bis 2 m, Pistolengriff, Stativgewinde.
  • Viele Bildoptionen: 4 Bildmodi und 7 Farbpaletten zur gezielten Analyse.
  • Inkl. 16 GB Speicherkarte und PC‑Software‑Support zur Auswertung.
• Nachteile:
  • Kein wirklicher Schutzdeckel für den IR‑Sensor in der Standardlieferung; mitgelieferte Tasche bietet nicht immer ausreichend Schutz vor Stößen.
  • Anleitung knapp: Schnellstart oft ausreichend, detaillierte Bedienung fehlt für Einsteiger.
  • Messbereichsaufteilung bei hohen Temperaturen kann ungewohnt sein (zwei Messbereiche, Umschaltung notwendig).
  • Gewicht / Maße: Herstellerangaben weisen relativ großes Gehäuse/gewicht aus (für sehr mobile Einsätze ggf. sperriger als kompakte Smartphone‑Adapter).
  • Messgenauigkeit: Bei sehr großer Entfernung oder reflektierenden Oberflächen sinkt die Genauigkeit (grundsätzliche physikalische Einschränkung von IR‑Messungen).

Tipps zur richtigen Anwendung, Pflege und Messgenauigkeit

• Emissionsgrad einstellen: Unterschiedliche Oberflächen (Metall, Lack, Holz) haben unterschiedliche Emissionsgrade. Für präzise Messungen den Emissionsgrad in den Einstellungen anpassen.
• Abstand beachten: IR‑Strahlung wird atmosphärisch gedämpft. Bei größerer Entfernung sinkt die Genauigkeit – für beste Ergebnisse möglichst nahe messen (Hersteller empfiehlt bis ca. 5 m für genaue Messwerte).
• Reflexionen vermeiden: Glas- und spiegelnde Oberflächen zeigen oft nur reflektierte Wärmestrahlung; solche Messungen sind unzuverlässig.
• Schutz des Sensors: Da kein harter Sensor‑Deckel standardmäßig vorhanden ist, empfiehlt sich eine zusätzliche, stabile Abdeckung oder ein schaumgefütterter Transportbehälter für rauere Einsätze.
• Stromversorgung: Nutze eine hochwertige Powerbank mit USB‑C, wenn längere Einsätze ohne Unterbrechung nötig sind. Das Gerät lässt sich während des Ladens verwenden.
• PC‑Analyse: Für ausführliche Berichte und Bildanalyse die mitgelieferte Software nutzen; Live‑Projektion auf PC ist möglich, beachte aber, dass Projektion und Analysefunktionen je nach Modus eingeschränkt sein können.
• Firmware & Software: Regelmäßig nach Updates der PC‑Software oder Firmware suchen, um Verbesserungen und Fehlerbehebungen zu nutzen.
• Stativ & Dokumentation: Für reproduzierbare Inspektionen Stativ und Stativgewinde verwenden; so lassen sich Messreihen und Vergleichsbilder leichter erstellen.
• Aufbewahrung & Reinigung: Gerät trocken und staubfrei lagern; das Objektiv nicht mit den Fingern berühren; bei Bedarf mit einem weichen, fusselfreien Tuch reinigen.

Hinweise zur Interpretation von Messwerten

• Infrarotkameras messen Oberflächentemperatur, nicht die Innentemperatur.
• Außentemperatur, Luftfeuchte, Emissionsgrad und Reflexionen beeinflussen Messwerte. Bei kritischen Messungen mehrere Aufnahmen aus verschiedenen Winkeln und Distanzen durchführen.
• Für sehr hohe Temperaturen den richtigen Messbereich wählen (bei manchen Geräten ist die Messskala in niedrige und hohe Bereiche unterteilt).

Fazit / Für wen eignet sich die Topdon TC005?

Die Topdon TC005 ist eine vielseitige, robuste Wärmebildkamera, die viele praktische Funktionen für Handwerker, Elektriker, HVAC‑Techniker, Hausbesitzer und DIY‑Enthusiasten bietet. Sie überzeugt durch eine gute thermische Auflösung, lange Akkulaufzeit und sinnvolle Ausstattungsmerkmale (Bild‑in‑Bild, PC‑Analyse, 16‑GB‑Speicher, IP54). Wer eine zuverlässige Handkamera für Inspektionen und Fehlerdiagnosen sucht und bereit ist, für maximalen Schutz des Sensors eigenes Zubehör (z. B. Hartschalenetui oder Sensorabdeckung) vorzuhalten, erhält mit der TC005 ein sehr brauchbares Werkzeug für den Alltag.

Wenn du eine kompakte, leichtgewichtige Lösung suchst, lohnt ein Vergleich zu kleineren Modellen; für robuste Einsätze und längere Messungen ist die TC005 jedoch gut geeignet.
