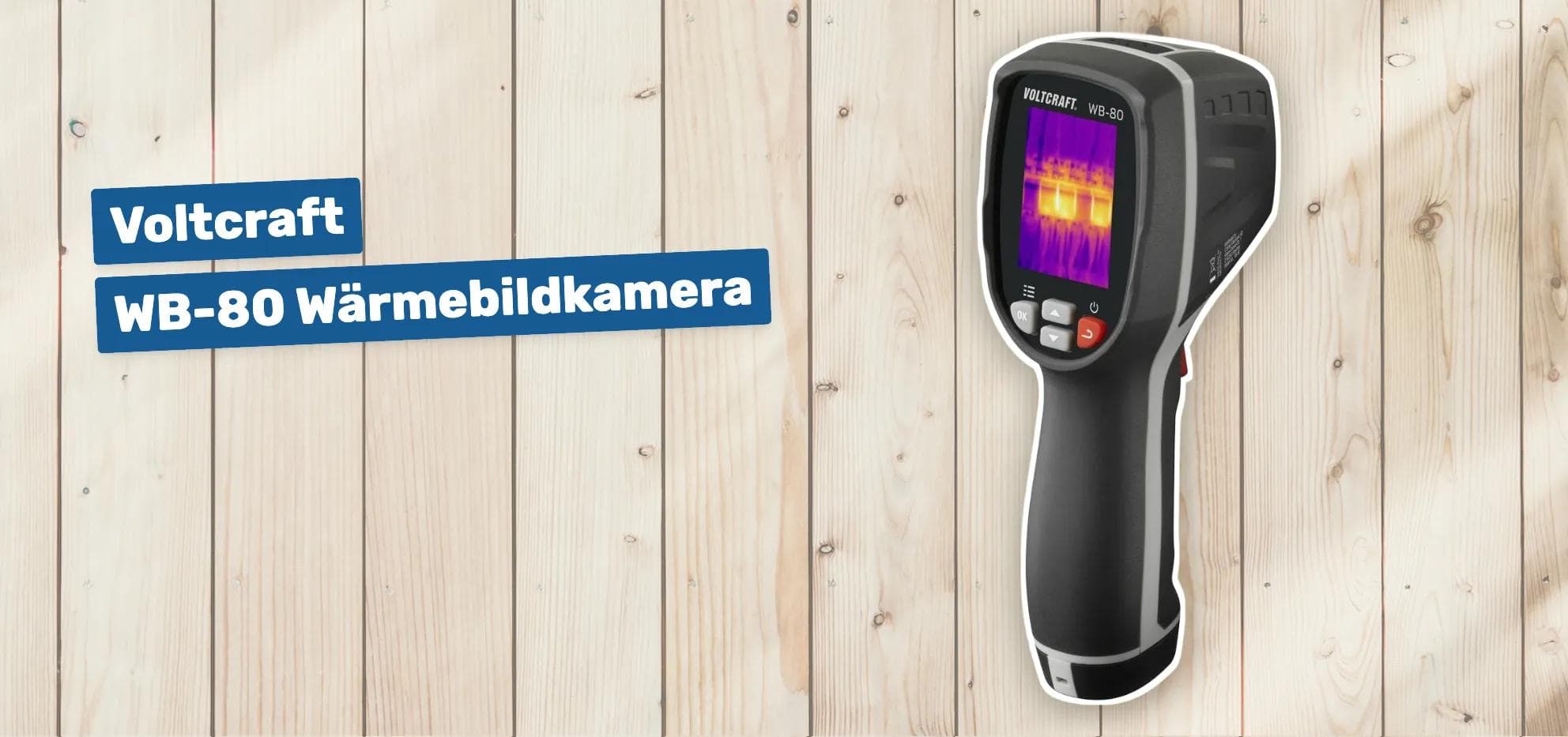

Voltcraft WB-80 Wärmebildkamera

Die Voltcraft WB-80 ist eine kompakte Wärmebildkamera für den privaten und semiprofessionellen Einsatz. Mit einem breiten Temperaturbereich, einer integrierten Tageslichtkamera und einfacher Bedienung richtet sie sich an Heimwerker, Hausbesitzer und Techniker, die schnell thermische Auffälligkeiten wie Wärmeverluste, Leckagen oder überhitzte Bauteile aufspüren möchten. Das Gerät kombiniert Mobilität, Grundfunktionen der Thermografie und eine robuste Handhabung – bietet aber aufgrund der geringen Auflösung auch klare Grenzen bei Detailprüfungen.

Technische Spezifikationen / Hauptmerkmale

• Temperaturbereich: -20 °C bis 600 °C
• Bolometermatrix: 32 × 32 Pixel (niedrige räumliche Auflösung)
• Thermische Empfindlichkeit (NETD): 254 mK (0,254 K)
• Bildrate: 9 Hz
• Display: 2" (5,08 cm) TFT-LCD, Auflösung 240 × 320 Pixel
• Farbpaletten: IRON Red (rot), Farbe RGB, Graustufen (weiße Wärme), Graustufen (schwarze Wärme)
• Thermische Bildüberlagerung: Kombination aus visueller HD-Kamera und Wärmebild mit einstellbaren Transparenz- und Offset-Parametern
• Emissionsgrad einstellbar: zur Anpassung an verschiedene Materialien
• Temperaturkompensation: zur Reduzierung von Umgebungsstörungen
• Speicher: Intern > 100 Aufzeichnungen
• Schnittstelle: Micro-USB (Datenübertragung)
• Feste Brennweite; bestes Messabstand: ab ca. 30 cm
• Sichtfeld (FOV): ca. 33° × 33°
• Genauigkeit: ±2 % oder ±2 °C (je nach Angabe)
• Schutzart: IP54 (spritzwassergeschützt)
• Abmessungen: 8,4 × 5,8 × 17,5 cm
• Gewicht: ca. 212 g
• Lieferumfang: Wärmebildkamera, USB-Kabel, 3 × AAA-Batterien, Tragetasche mit Gurt, Benutzerhandbuch

Praktische Anwendungen und typische Nutzererfahrungen

• Energiechecks an Gebäuden: Die WB-80 eignet sich gut, um schnell thermische Schwachstellen wie Wärmebrücken an Fenstern, schlecht isolierte Stellen oder Fehlstellen in der Dämmung grob zu lokalisieren.
• Heizungs- und Fußbodenheizungsprüfung: Zur Erkennung von Heizungsrohren oder Fehlstellen im Fußbodenheizsystem ist die Kamera aufgrund der thermischen Erkennung nützlich; für feine Details sind jedoch Vorsicht und Übung nötig.
• Elektrische Prüfungen im Haushaltsbereich: Überhitzte Verteilerdosen oder einzelne elektrische Bauteile lassen sich erkennen, solange die Temperaturdifferenz deutlich ist.
• Solaranlagen und Maschinen: Grobe Auffälligkeiten wie defekte Solarmodule oder überhitzte Maschinenteile sind erkennbar, Detailanalysen sind wegen der geringen Auflösung eingeschränkt.
• Bedienung: Die Handhabung wird oft als intuitiv und ergonomisch beschrieben. Hot- und Cold-Spot-Tracking sowie die unterschiedlichen Farbdarstellungen helfen bei der schnellen Auswertung.
• Qualitätsaspekte in der Praxis: Viele Anwender loben die einfache Bedienbarkeit und die Eignung für grundlegende Prüfaufgaben zu Hause. Gleichzeitig wird die Bildqualität kritisiert: Das Wärmebild kann rauschig erscheinen und feine Konturen oder kleine, schwache Wärmequellen können im Rauschen untergehen. Vereinzelt traten bei einzelnen Einheiten Ausfälle bzw. Bildfehler (z. B. einseitige warme Streifen) auf.

Vor- und Nachteile

• Vorteile
  • Kompakt und leicht: handliches Format (ca. 212 g), geeignet für mobilen Einsatz.
  • Breiter Temperaturbereich: -20 °C bis 600 °C für vielfältige Anwendungen.
  • Einfache Bedienung: intuitive Menüführung, Hot-/Cold-Spot-Tracking und mehrere Farbpaletten.
  • Thermische Bildüberlagerung: Kombination mit sichtbarem Bild erleichtert die Lokalisierung.
  • Spritzwassergeschützt: Schutzart IP54 erlaubt den Einsatz unter einfachen Außenbedingungen.
  • Sofort einsatzbereit: Batterien und Tragetasche sind im Lieferumfang enthalten.
• Nachteile
  • Geringe Auflösung: 32 × 32 Pixel begrenzen die Detailerkennbarkeit; nicht geeignet für feine thermische Analysen.
  • Rauschverhalten: Bei kleinen oder schwachen Wärmequellen kann Bildrauschen die Erkennung erschweren.
  • Niedrige Bildrate (9 Hz): nicht optimal für dynamische Messungen oder schnelle Scans.
  • Keine zertifizierte Kalibrierung: Werkseinstellung ohne Kalibrierzertifikat, daher nicht für zertifizierte Messprotokolle geeignet.
  • Qualitätsstreuung: Vereinzelt werden fehlerhafte Einheiten mit Bildfehlern berichtet; Rückgabe/Umtausch kann nötig sein.

Bedienung, Praxistipps und Messhinweise

• Emissionsgrad anpassen: Vor Messbeginn den Emissionsgrad (epsilon) des Materials einstellen – das verbessert Genauigkeit bei verschiedenen Oberflächen (z. B. Metall, Holz, Putz).
• Abstand beachten: Für bestmögliche Messwerte nahe an das Ziel (ca. 30 cm) heran gehen; bei größerer Distanz sinkt die Detailerkennung.
• Temperaturkompensation nutzen: Umgebungseinflüsse (Lufttemperatur, Sonneneinstrahlung) können das Messergebnis verfälschen. Die Temperaturkompensation einsetzen, um Störeinflüsse zu reduzieren.
• Bildüberlagerung sinnvoll einsetzen: Die Kombination aus sichtbarem Bild und Wärmebild erleichtert die exakte Zuordnung von Hotspots zu Bauteilen.
• Gute Sichtverhältnisse schaffen: Reflektionen vermeiden (z. B. bei glänzenden Metallen) oder Emissionsgrad entsprechend anpassen.
• Aufnahmeverwaltung: Interne Speicherung für über 100 Aufzeichnungen nutzen und per USB übertragen, wenn längere Dokumentation erforderlich ist.
• Test und Kontrolle: Beim Kauf die Einheit sofort testen (Konturen, Hot-Spot-Erkennung), um bei Defekten rechtzeitig reklamieren zu können.

Pflege, Lagerung und Zubehörhinweise

• Reinigung: Gehäuse mit trockenem oder leicht feuchtem Tuch abwischen; Display mit speziellem Reinigungstuch säubern. Keine aggressiven Reinigungsmittel verwenden.
• Schutz gegen Feuchtigkeit: IP54 bietet Spritzwasserschutz, ist aber nicht für Dauerregen oder Untertauchen geeignet.
• Batterien & Stromversorgung: 3 × AAA-Batterien im Lieferumfang; bei häufigem Einsatz empfiehlt sich ein Ersatzpaket oder ein batteriebetriebenes Adapterzubehör, sofern verfügbar.
• Transport: Die mitgelieferte Tragetasche schützt die Kamera beim Transport; Kälte kann die Batterielebensdauer reduzieren.
• Kalibrierung: Für präzise, dokumentationspflichtige Messungen ist eine professionelle Kalibrierung und ein Messprotokoll erforderlich, das nicht in der Standardlieferung enthalten ist.

Für wen ist die Voltcraft WB-80 geeignet?

• Empfohlen für: Heimwerker, Hausbesitzer, Hobby-Anwender und gelegentliche Inspektionen an Heizung, Dämmung oder elektrischen Komponenten, wenn eine kostengünstige, mobile Lösung ohne professionelle Messanforderungen gesucht wird.
• Nicht empfohlen für: Professionelle Gutachter, Laboranwendungen oder Situationen, die hohe räumliche Auflösung, zertifizierte Messungen oder eine störungsfreie Serienproduktion erfordern. Bei Bedarf an feinen Detailanalysen sollte ein höher aufgelöstes und schnelleres Thermografiesystem gewählt werden.

Fazit

Die Voltcraft WB-80 ist eine preislich attraktive und handliche Wärmebildkamera für grundlegende Thermografie-Aufgaben im Haushalt und für einfache Inspektionen. Ihre Stärken liegen in der einfachen Bedienung, dem breiten Temperaturbereich und der thermischen Bildüberlagerung. Die geringe Sensorauflösung (32 × 32 Pixel) und das vergleichsweise hohe Bildrauschen begrenzen jedoch die Einsatzmöglichkeiten bei feinen oder schwachen Wärmequellen. Wer nur gelegentlich thermische Auffälligkeiten suchen möchte und keine professionellen Messanforderungen hat, erhält mit der WB-80 ein praktisches Werkzeug. Für detailgenaue Analysen oder berufliche Messaufgaben sollte ein Gerät mit höherer Auflösung und zertifizierter Kalibrierung in Betracht gezogen werden.
