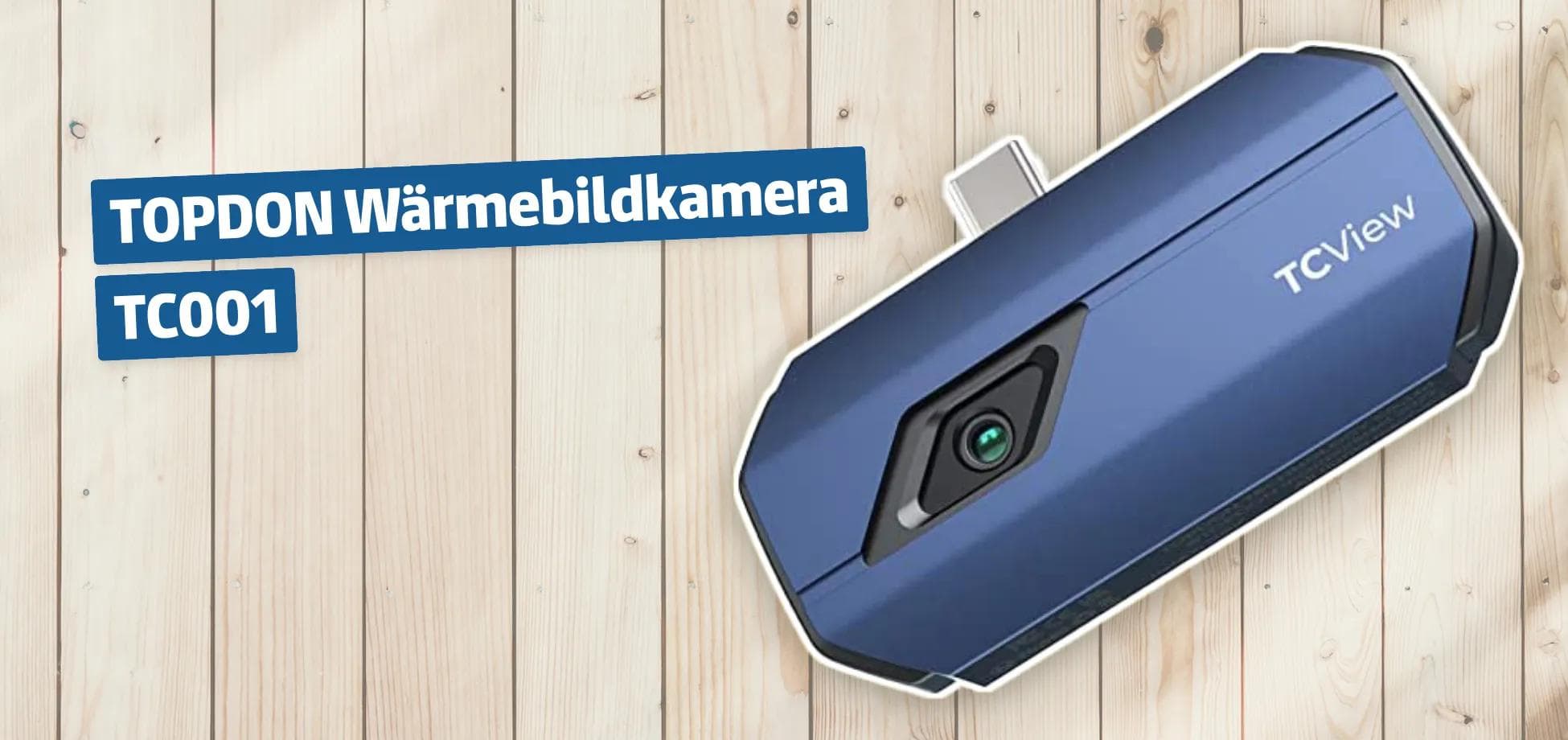

TOPDON Wärmebildkamera TC001

Die TOPDON Wärmebildkamera TC001 macht aus Android-Smartphones, -Tablets und Windows-Laptops ein leistungsstarkes Thermografie-Werkzeug. Mit hoher Bildrate, feiner Temperaturempfindlichkeit und cleverer App ist sie eine vielseitige Infrarotkamera für Hausinspektionen, Elektronik, Kfz-Diagnose, Landwirtschaft und Hobby – kompakt, leicht und überraschend präzise.

Technische Daten & Hauptmerkmale

• IR-Sensor & Auflösung: 256 × 192 Pixel; mit TISR-Funktion wird die Ausgabe auf 512 × 384 erhöht für sichtbar schärfere Wärmebilder.
• Bildrate: 25 Hz für flüssige Darstellung – ideal zum Verfolgen bewegter Szenen oder bei zitterfreier Handführung.
• Wärmeempfindlichkeit (NETD): < 40 mK – erkennt sehr kleine Temperaturunterschiede, z. B. bei Zugluft, Kältebrücken oder Hotspots auf Leiterplatten.
• Messbereich: -20 °C bis 550 °C; zweistufig (–20…150 °C und 150…550 °C).
• Genauigkeit & Auflösung: Messfehler typ. ± 2 °C oder 2 % der Max-Temperatur, Anzeigeauflösung 0,1 °C; unter 100 °C typ. Fehler < ±1 °C.
• Messmodi: Punkt, Linie (mit min./max.) und Fläche (mit min./max.); bis zu 9 Bereiche auf Android, unbegrenzt auf Windows.
• Farbpaletten: 10 auf Mobilgeräten, 99 in der PC-Software; inkl. fest definierbarer Temperaturbereiche und Farben für reproduzierbare Vergleiche.
• Zeitverlauf/Wellenform: kontinuierliche Messungen mit Kurvendiagramm; geeignet zur Überwachung von Erwärmung/Abkühlung und zur Export-Analyse.
• Power & Laufzeit: Stromversorgung über das Endgerät; extrem niedriger Verbrauch ca. 0,25 W. Typisch 4–7 Stunden Betrieb mit 3000–5000 mAh Akkus.
• Bild-in-Bild & Optimierung: Bild-in-Bild mit der sichtbaren Kamera des Geräts; Schärfe und Kontrast anpassbar.
• Kompatibilität: Android (OTG, USB‑C) mit TC001-App; Windows-Laptops mit TCView-App.
• Abmessungen & Gewicht: ca. 71 × 42 × 14 mm, 30 g; inkl. Adapterkabel, Tasche und Kurzanleitung.
• Spektralbereich: 8–14 µm.

Bedienung und Software

• Plug-and-Play: App installieren, Kamera in USB‑C stecken, loslegen. Der Start erfolgt in wenigen Sekunden.
• Flexible Visualisierung: Frei wählbare Farbpaletten, fest einstellbare Temperaturgrenzen (z. B. 22 °C grün, 39 °C rot), Bildrotation, Bild-in-Bild.
• Messpunkte & Bereiche: Mehrere Punkte, Linien und Zonen gleichzeitig auswerten; Android bis zu 9 Bereiche, auf Windows praktisch ohne Limit.
• Aufzeichnen & Auswerten: Fotos/Videos mit Messdaten speichern; Messreihen als Wellenformdiagramm anzeigen und für Analysen exportieren (z. B. Excel/CSV).
• Kalibrierung: Ein kurzes Klickgeräusch durch den internen Verschluss ist normal; es dient der Rekalibrierung. In der App auf Wunsch deaktivierbar.
• Emissionsgrad & Umgebungsparameter: Emissivität, Umgebungstemperatur und Messabstand sind einstellbar – wichtig für realistische Absolutwerte.

Anwendungen aus der Praxis

• Gebäude & Haustechnik: Kältebrücken lokalisieren, Wärmeverluste prüfen, Heizkörper und Fußbodenheizung analysieren, Feuchtehinweise erkennen, Luftundichtigkeiten sichtbar machen.
• Elektrik & Elektronik: Hotspots an Leitungen, Sicherungen, Platinen und Steckdosen aufspüren; ideal für schnelle Fehlerdiagnose.
• Kfz-Diagnose: Temperaturverläufe an Bremsen, Reifen, Kühlsystemen und Abgasanlagen prüfen; ungleichmäßige Erwärmung erkennen.
• HVAC/HLK: Lüftungs- und Klimakanäle überwachen; Austrittstemperaturen und Komponenten checken.
• Landwirtschaft: Tier- und Pflanzenmonitoring (z. B. zur Früherkennung von Problemzonen im Bestand); Sichtprüfung aus sicherer Distanz.

Erfahrungen zeigen: Die Auflösung und 25-Hz-Bildrate ermöglichen auch bei freihändiger Bewegung stabile Messungen. Nutzer heben die zuverlässige Erkennung kleiner Kältezonen hervor – feiner als bei einigen Einstiegsalternativen. Besonders geschätzt werden die vielfältigen Farbpaletten, die Speicherung von Fotos/Videos sowie die Option, Temperaturgrenzen mit festen Farben zu definieren, um Bilder und Clips direkt vergleichbar zu machen. Positiv genannt werden auch die einfache Handhabung, die schnelle Startzeit und das kompakte, robuste Gehäuse. Kritische Hinweise betreffen vor allem die rudimentäre Windows-Software im Vergleich zur sehr ausgereiften Android-App sowie den Wunsch nach noch höherer nativer Auflösung – die TC001 liefert hier bereits eine starke Leistung für ihre Klasse. Einzelne Nutzer berichten zudem, dass der Betrieb auch unter Linux möglich ist; offiziell unterstützt werden Android und Windows.

Stärken und Schwächen

• Vorteile
  • Sehr hohe Empfindlichkeit (< 40 mK): macht feine Temperaturunterschiede sichtbar.
  • Flüssige Darstellung (25 Hz): gut bei Bewegung, ideal für Praxischecks.
  • Breiter Messbereich (-20 bis 550 °C): von Gebäuden bis Elektronik und Kfz.
  • TISR-Ausgabe mit 512 × 384: sichtbar schärfere Wärmebilder.
  • Präzise Messwerkzeuge: Punkt, Linie, Fläche; mehrere Zonen gleichzeitig.
  • Feste Farbbereiche: verlässliche Vergleiche zwischen Szenen und über die Zeit.
  • Wellenform/Logging & Export: objektive Trendanalyse möglich.
  • Niedriger Stromverbrauch: 4–7 Stunden je nach Smartphone-Akku.
  • Leicht und mobil (30 g): immer dabei, schnell einsatzbereit.
  • Gutes Preis-Leistungs-Verhältnis: starke Leistung im Kompaktformat.
• Nachteile
  • Android/Windows fokussiert: kein iOS-Support.
  • Windows-Software weniger ausgereift als die Android-App.
  • Rekalibrierungs-Klick kann irritieren (normal, abschaltbar).
  • Absolutgenauigkeit hängt von Emissivität/Umgebungsparametern ab.
  • Native Auflösung 256 × 192: für sehr kleine, weit entfernte Details kann ein höher auflösendes Pro-Modell sinnvoll sein.

Tipps für genaue Messungen und Pflege

• Emissivität richtig einstellen: Matte, nicht reflektierende Oberflächen liefern bessere Ergebnisse. Bei glänzenden Materialien ggf. matte Klebefolie/Isolierband aufkleben und darauf messen.
• Umgebungsbedingungen berücksichtigen: Umgebungstemperatur, Messabstand und Reflexionen beeinflussen Absolutwerte. Werte im Kontext interpretieren.
• Farbskala fixieren: Für Vergleichsmessungen Temperaturgrenzen und Farben fest definieren, damit die Farbpalette nicht automatisch skaliert.
• Stabilität & Fokus: Die TC001 hat einen festen Fokus – für Nahaufnahmen den optimalen Abstand einhalten; kurze Bewegungsruhe verbessert die Ablesbarkeit.
• Schutz & Pflege: Linse sauber und frei von Fingerabdrücken halten; vor Stößen, Feuchtigkeit und starkem Staub schützen. In der Tasche transportieren.
• App aktuell halten: Updates bringen Funktionsverbesserungen (z. B. feste Farbbereiche) und Stabilität.
• Hinweis zum Klickgeräusch: Das Kalibrierungsgeräusch ist normal; bei Bedarf in der App deaktivieren.

Für wen eignet sich die TOPDON TC001?

• Hausbesitzer und Mieter, die Wärmebrücken, Zugluft oder Dämmprobleme sichtbar machen wollen.
• Elektriker, HLK- und Kfz-Profis, die einen mobilen Thermografie-Helfer mit schneller Bildrate benötigen.
• Makers, Elektronik-Tüftler und IT, die Hotspots auf Leiterplatten, Netzteilen oder Routern erkennen möchten.
• Landwirte und ambitionierte Hobbyanwender, die aus sicherer Entfernung Temperaturunterschiede feststellen wollen.

Wer reproduzierbare Ergebnisse, flüssige Darstellung und viel Funktion für wenig Gewicht sucht, trifft mit der TC001 eine sehr solide Wahl.

Fazit

Die TOPDON TC001 überzeugt als mobile Wärmebildkamera mit starker Empfindlichkeit, 25 Hz Bildrate, großem Messbereich und einer funktionsreichen App. Die TISR-Ausgabe (512 × 384) sorgt für sichtbar mehr Details, die festen Farbbereiche ermöglichen professionelle Vergleichbarkeit, und das Wellenform-Logging eröffnet aussagekräftige Analysen. Kleine Abstriche bei der Windows-Software und die fehlende iOS-Unterstützung fallen angesichts des Preis-Leistungs-Verhältnisses kaum ins Gewicht. Für Hausinspektion, Thermografie im Alltag, Elektronik- und Kfz-Diagnose ist die TC001 ein wärmstens zu empfehlendes Tool.
