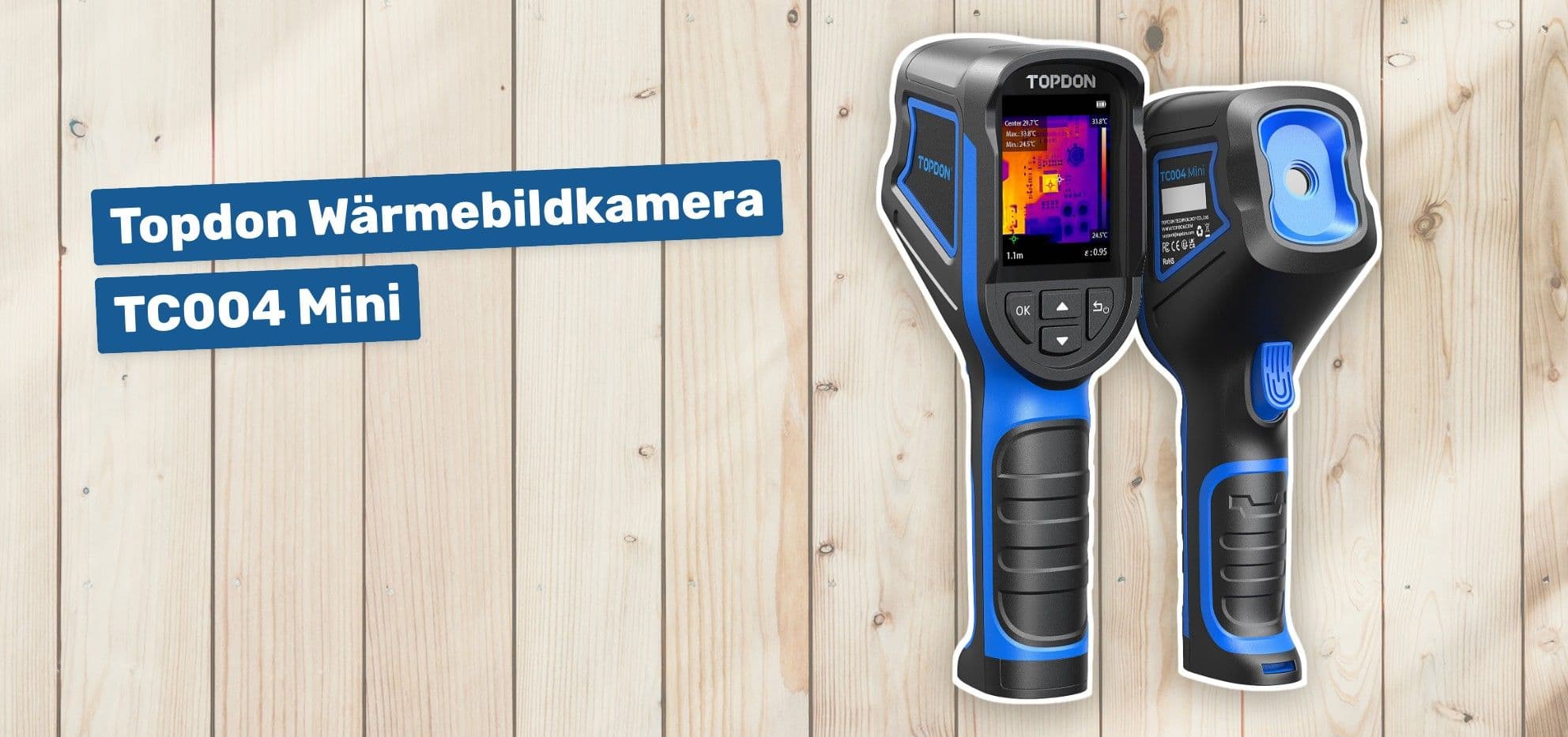

Topdon Wärmebildkamera TC004 Mini

Die Topdon Wärmebildkamera TC004 Mini richtet sich an alle, die Wärmebildtechnik in einem kompakten, erschwinglichen und dennoch leistungsfähigen Gerät nutzen wollen – vom ambitionierten Heimwerker über Energieberater bis hin zu Elektrikern und HVAC‑Profis. Mit einer effektiven IR-Auflösung von 240 × 240 Pixeln, einem breiten Temperaturbereich und bis zu 15 Stunden Akkulaufzeit verbindet sie praxisnahe Funktionen mit robuster Bauweise und einfacher Bedienung.

Technische Hauptmerkmale der Topdon Wärmebildkamera TC004 Mini

IR-Auflösung und Bildqualität

• Native 128 × 128 IR-Auflösung, per TISR-Technologie (Triple Spectrum Image Restoration) auf eine effektive Auflösung von 240 × 240 Pixel verbessert.
• Thermische Empfindlichkeit < 40 mK: Selbst kleine Temperaturunterschiede werden sichtbar, etwa bei schlecht gedämmten Stellen oder leichten Überhitzungen.
• Bildwiederholrate 25 Hz sorgt für flüssige, ruckelfreie Wärmebilder – wichtig bei bewegten Objekten oder beim schnellen Abscannen von Flächen.
• Fünf Farbpaletten: White Hot, Black Hot, Iron, Rainbow, Red Hot – je nach Anwendung und persönlicher Vorliebe.

Temperaturmessung

• Messbereich von −20 °C bis 450 °C: Ideal für Hausinspektionen, Heizungsanlagen, Elektroinstallationen und viele industrielle Anwendungen.
• Messgenauigkeit bis ±2 °C: Für Praxisanwendungen mehr als ausreichend, etwa zur Erkennung von Wärmebrücken oder überlasteten Kabeln.
• Automatische Erkennung von Hotspot, Coldspot und Bildzentrum mit direkter Anzeige der Temperaturen im Display.
• Einstellbare Emissivität ermöglicht Anpassung an verschiedene Materialien (z. B. Metall, Kunststoff, Baustoffe) und verbessert so die Messgenauigkeit.

Funktionen für mehr Sicherheit und Komfort

• Temperaturalarm mit Grenzwert:
  • Visuelle Warnmeldung auf dem Display, wenn die Temperatur einen voreingestellten Wert überschreitet.
  • Automatische Fotoaufnahme beim Alarm: Messsituation wird dokumentiert, ohne extra zu drücken.
• Manuelle Fotoaufnahme jederzeit möglich, um Funde oder Messreihen festzuhalten.
• Interner 512 MB eMMC-Speicher mit Platz für bis zu ca. 8.000 Bilder – ganz ohne zusätzliche Speicherkarte.

Akkulaufzeit und Energieverwaltung

• Bis zu 15 Stunden Laufzeit mit dem integrierten Lithium-Ionen-Akku – deutlich mehr als bei vielen Konkurrenzmodellen.
• Automatische Abschaltfunktion nach 5, 10 oder 20 Minuten einstellbar, um den Akku zu schonen.
• Laden per Kabel (im Lieferumfang enthalten), auf ein separates Netzteil kann verzichtet werden, sofern ein USB‑Ladegerät vorhanden ist.

Robustheit und Handhabung

• Gewicht ca. 480–490 g und kompaktes, „taschenfreundliches“ Design – gut transportabel für den mobilen Einsatz.
• Ergonomisches Gehäuse: Lässt sich angenehm mit einer Hand halten, Tasten und Display sind gut erreichbar.
• Sturzfest bis 2 Meter: Für den rauen Alltag auf Baustelle oder in der Werkstatt geeignet.
• Schutzklasse IP54: Staub- und spritzwassergeschützt für einen sorgenfreien täglichen Einsatz in Haus und Gewerbe.

Software und Auswertung

• TDView-Software (kostenlos):
  • Live-Bildübertragung auf den PC.
  • Erweiterte Analyse (Temperaturprofile, Diagramme, Flächenauswertung).
  • Erstellung von Berichten – ideal für Gutachten oder Kundenprotokolle.
• Hersteller-Support:
  • 1 Jahr Garantie.
  • Lebenslanger technischer Support durch TOPDON.

Praktische Anwendungen der TC004 Mini im Alltag

Die Topdon TC004 Mini ist vielseitig nutzbar und deckt eine große Bandbreite typischer Anwendungen im privaten und gewerblichen Bereich ab.

Gebäude- und Hausinspektion

• Aufspüren von Wärmebrücken, schlecht isolierten Wänden und Decken.
• Erkennen von undichten Fenstern und Türen, durch die Heizenergie verloren geht.
• Sichtbarmachen von kühlen, feuchten Zonen, die auf potenzielle Schimmelgefahr hinweisen können.
• Kontrolle nach Dachausbau oder Sanierung, ob Dämmung und Abdichtung korrekt ausgeführt wurden.

Nutzer berichten, dass sich damit im Winter sehr gut schlecht isolierte Stellen finden lassen und dass die Kamera gerade in Zeiten hoher Energiepreise hilft, Energieverluste sichtbar zu machen.

Heizung, Sanitär und Fußbodenheizung

• Überprüfung von Heizkörpern auf kalte Bereiche, z. B. durch Luft oder Ablagerungen.
• Sichtbarmachen von Fußbodenheizungen: Verlauf der Heizschlangen, kalte Zonen, eventuelle Blockaden.
• Kontrolle von Rohrleitungen (Heizung und Warmwasser), auch wenn diese unter Putz liegen.

Mehrere Anwender loben die Kamera explizit bei der Kontrolle von Fußbodenheizungen und Heizungsrohren in der Wohnung – Wärmeverteilung und Rohrverlauf lassen sich schnell nachvollziehen.

Elektroinstallationen und Elektronik

• Erkennen von überlasteten Kabeln und Steckdosen, bevor es kritisch wird.
• Lokalisieren von losen Klemmverbindungen und Hotspots in Schaltschränken.
• Einsatz bei Elektronikreparaturen, etwa zur Suche nach defekten Bauteilen auf Platinen oder Überhitzungen in PC‑Komponenten und Akkus.

Anwender aus der Praxis nutzen das Gerät erfolgreich zur Fehlersuche auf Platinen, bei PV‑Akkus oder zur Kontrolle von Kontakten unter Volllast. Die Kombination aus guter Empfindlichkeit und ausreichender Auflösung macht thermische Problemstellen gut erkennbar.

KFZ-Diagnose und weitere Einsatzzwecke

• Überwachung der Motor- und Kühlsystemtemperaturen.
• Kontrolle von Bremsen, Lagern und Auspuffanlagen auf ungleichmäßige Erwärmung.
• Prüfung von PC‑Kühlungen, Konsolen, Netzteilen oder anderen elektronischen Geräten.

Auch im privaten Bereich finden viele zusätzliche Einsatzzwecke: Vom Sichtbarmachen von Fußabdrücken auf kaltem Laminat über das spielerische Entdecken von Temperaturunterschieden bei Mensch und Tier bis hin zur einfachen Kontrolle von Haushaltsgeräten.

Benutzererfahrungen: Was Nutzer an der TC004 (Mini) schätzen

Aus verschiedenen Rückmeldungen zeichnen sich einige wiederkehrende Stärken ab:

• Sehr gute Handhabung und einfache Bedienung: Viele Nutzer betonen, dass die Menüführung logisch ist und sich das Gerät auch ohne Thermografie-Vorkenntnisse gut bedienen lässt. Selbst Jugendliche können Messungen durchführen und Bilder interpretieren.
• Hohe Praxistauglichkeit: Die Kamera wird im Alltag vielseitig eingesetzt – von der Wohnung über die Werkstatt bis zur PV‑Anlage. Dabei wird sie oft als „brauchbar“ und „praxisnah“ beschrieben.
• Gute Bild- und Messqualität für den Preis: Die Bildauflösung reicht aus, um deutlich erkennbare Temperaturunterschiede und Strukturen zu sehen, beispielsweise Heizschlangen, Kältebrücken oder überhitzte Bauteile.
• Robuste Verarbeitung: wiederholt gelobt wird die stabile Bauweise und das wertige Gehäuse.

Kritische Punkte sind eher vereinzelt:

• Bildschärfe/Detailauflösung: Einige Nutzer merken an, dass die Auflösung höher sein könnte oder das Bild „etwas unscharf“ wirkt – gerade im Vergleich zu deutlich teureren Profi-Geräten. Für typische Haus- und Handwerksanwendungen wird die Darstellung aber überwiegend als ausreichend bewertet.
• Bildschirmgröße und Auflösung: Manche wünschen sich ein größeres oder höher auflösendes Display. Dies bleibt jedoch ein Kompromiss zugunsten der kompakten Bauform und des Preises.

Insgesamt wird das Preis‑Leistungs‑Verhältnis sehr häufig positiv hervorgehoben: Die TC004‑Reihe gilt für viele Anwender als „Wärmebildkamera für den kleinen Geldbeutel“, die dennoch zuverlässig und präzise genug für ernsthafte Anwendungen ist.

Vor- und Nachteile der Topdon Wärmebildkamera TC004 Mini

Vorteile

• Gutes Preis‑Leistungs‑Verhältnis: Viel Thermografie‑Funktionalität zu einem für Einsteiger und ambitionierte Anwender attraktiven Preis.
• Verbesserte Auflösung durch TISR: Effektive 240 × 240 Pixel liefern ausreichend Detail für Gebäude‑, Heizungs- und Elektroinspektionen.
• Hohe thermische Empfindlichkeit (< 40 mK): Kleine Temperaturunterschiede sind gut darstellbar.
• Breiter Temperaturbereich (−20 °C bis 450 °C): Geeignet für die meisten privaten und handwerklichen Anwendungen.
• Lange Akkulaufzeit (bis zu 15 Stunden): Ideal für längere Inspektionstage, seltenes Nachladen notwendig.
• Automatische Hotspot/Coldspot-Erkennung: Schnelles Auffinden kritischer Stellen ohne manuelles Suchen.
• Intelligente Temperaturalarm-Funktion mit automatischer Fotoaufnahme: Erhöht Sicherheit und Dokumentationsqualität.
• Interner Speicher für bis zu 8.000 Bilder: Keine obligatorische Speicherkarte nötig.
• Robust (Sturzfestigkeit bis 2 m) und IP54: Alltagstauglich auch auf der Baustelle oder in rauen Umgebungen.
• Einfache Bedienung: Intuitive Menüs, gut geeignet für Einsteiger in die Wärmebildtechnik.
• Kostenlose PC-Software (TDView) zur Auswertung und Berichterstellung.
• Lebenslanger technischer Support durch TOPDON gibt zusätzliche Sicherheit.

Nachteile

• Kein High-End-Profi-Gerät: Für hochpräzise industrielle Messungen oder sehr detaillierte Fernaufnahmen sind teurere Kameras mit höherer Auflösung überlegen.
• Bildschärfe und Detailtreue begrenzt: Bei sehr großen Distanzen oder extrem feinen Strukturen stößt die Auflösung an ihre Grenzen.
• Display könnte größer sein: Für manche Augen wäre ein größeres Display angenehmer, insbesondere bei längeren Einsätzen.
• Kein Netzteil im Lieferumfang: Nur das Ladekabel liegt bei, ein USB‑Netzteil muss vorhanden sein oder separat beschafft werden.
• Menüführung kann für absolute Anfänger zunächst etwas ungewohnt wirken, insbesondere bei Einstellungen wie Emissivität oder Farbpaletten – mit kurzer Eingewöhnung aber gut beherrschbar.

Für wen eignet sich die TC004 Mini besonders?

Die Topdon Wärmebildkamera TC004 Mini bietet sich an für:

• Heimwerker und Hauseigentümer, die Wärmebrücken, Leckagen und Energieverluste sichtbar machen wollen.
• Installateure, Elektriker und HVAC‑Techniker, die ein kompaktes Allround-Werkzeug für schnelle Diagnosen suchen.
• Energieberater und Gutachter, die schnell dokumentierbare Wärmebilder benötigen, ohne gleich in ein Oberklasse-Profigerät zu investieren.
• Elektronik- und PC‑Bastler, die überhitzte Bauteile oder Kühlungsprobleme identifizieren möchten.
• Kfz-Schrauber, die Temperaturverläufe an Bremsen, Motor und Kühlsystemen prüfen wollen.

Wer eine einfache, robuste und vielseitige Wärmebildkamera mit vernünftiger Auflösung sucht und dabei auf ein faires Preis‑Leistungs‑Verhältnis achtet, findet in der Topdon TC004 Mini eine sehr attraktive Option.

Zusätzliche Hinweise zu Pflege, Handhabung und Einsatz

Damit die TC004 Mini lange zuverlässig arbeitet, sind einige einfache Punkte zu beachten:

• Schutz vor extremen Bedingungen:
  • Nicht dauerhaft sehr hoher Hitze oder starker Kälte aussetzen.
  • Längere Lagerung in feuchter Umgebung vermeiden.
• Objektivpflege:
  • Linse regelmäßig mit einem weichen, trockenen Tuch reinigen.
  • Keine aggressiven Reinigungsmittel oder Lösungsmittel verwenden, um Beschichtungen nicht zu beschädigen.
• Mechanische Belastung vermeiden:
  • Zwar sturzfest bis 2 m, aber wiederholte harte Schläge oder Stürze sollten trotzdem vermieden werden.
• Akkupflege:
  • Den Akku regelmäßig laden, nicht dauerhaft komplett entladen lagern.
  • Dank langer Laufzeit reichen seltenere Ladezyklen, was der Lebensdauer zugutekommt.
• Datensicherung:
  • Fotos regelmäßig auf den PC übertragen, insbesondere bei Serienmessungen oder Projektdokumentationen.
  • Die TDView-Software bietet erweiterte Auswertungs- und Archivierungsfunktionen.

Fazit: Lohnt sich die Topdon Wärmebildkamera TC004 Mini?

Die Topdon Wärmebildkamera TC004 Mini verbindet:

• praxisnahe Funktionen wie Hot-/Coldspot-Erkennung, Temperaturalarm und automatische Fotodokumentation,
• eine für Alltags- und Handwerksanwendungen sehr brauchbare Auflösung mit TISR‑Optimierung,
• lange Akkulaufzeit und robuste Bauweise
• und ein attraktives Preis‑Leistungs‑Verhältnis.

Sie ist damit ideal für alle, die in die Welt der Wärmebildtechnik einsteigen oder ihr Werkzeug sinnvoll erweitern möchten, ohne gleich in die Preisklasse teurer Profi-Systeme zu wechseln. Wer vor allem Gebäude, Heizungen, Elektroinstallationen oder Elektronik überprüfen will, findet in der TC004 Mini ein kompaktes, zuverlässiges und vielseitiges Werkzeug, das im Alltag schnell unverzichtbar werden kann.
