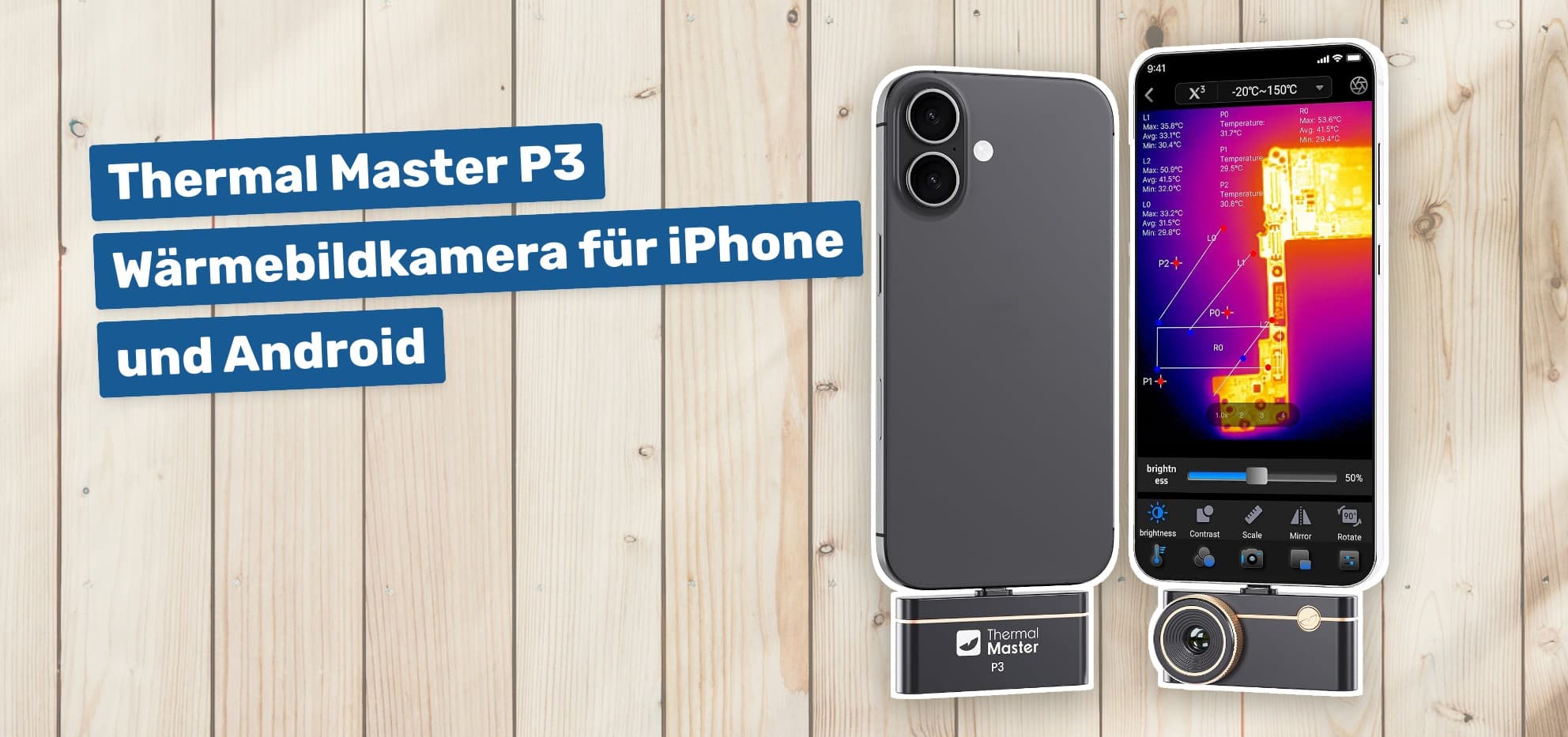

Thermal Master P3 Wärmebildkamera für iPhone und Android

Die Thermal Master P3 Wärmebildkamera für iPhone und Android verwandelt ein kompatibles Smartphone in ein kompaktes Werkzeug für thermische Inspektionen. Dank manuellem Fokus eignet sie sich sowohl für Nahaufnahmen von Leiterplatten als auch für Gebäudekontrollen, elektrische Anlagen und Beobachtungen im Außenbereich. Ihr großer Temperaturbereich und die umfangreiche App machen sie vielseitig. Vor dem Kauf sollten jedoch die hochgerechnete Bildauflösung, die Stromversorgung über das Smartphone und mögliche Kompatibilitätsfragen berücksichtigt werden.

Technische Daten und Hauptmerkmale

Im Inneren der Thermal Master P3 arbeitet ein VOx-Mikrobolometer mit einer nativen Sensorauflösung von 256 × 192 Pixeln. Die X³IR-Bildverarbeitung skaliert die Darstellung auf 512 × 384 Pixel hoch. Dadurch wirkt das Wärmebild glatter und detailreicher. Es entstehen dabei allerdings keine zusätzlichen Sensordaten, weshalb die beworbene Superauflösung nicht mit einer nativen Auflösung von 512 × 384 Pixeln gleichzusetzen ist.

Die wichtigsten technischen Eigenschaften im Überblick:

• Native Wärmebildauflösung: 256 × 192 Pixel
• Hochgerechnete Darstellung: bis zu 512 × 384 Pixel durch X³IR-Bildverarbeitung
• Bildfrequenz: 25 Hz für eine vergleichsweise flüssige Liveansicht
• Thermische Empfindlichkeit: weniger als 35 mK bei 25 °C
• Temperaturbereich: −20 bis 600 °C
• Messgenauigkeit: ±2 °C beziehungsweise ±2 % des Messwerts
• Objektiv: manuell fokussierbares 4,3-mm-Objektiv
• Minimale Fokussierdistanz: 0,8 cm
• Maximale Fokusentfernung: bis zu 80 m
• Sichtfeld: 40° × 30,2°
• Digitalzoom: bis zu 15-fach
• Anschluss: USB-C, bei älteren iPhones über den mitgelieferten Lightning-Adapter
• Leistungsaufnahme: 0,32 W
• Abmessungen der Kamera: etwa 5,9 × 2,7 × 1,72 cm
• Gewicht der Kamera: ungefähr 26 bis 27 g
• Gehäuse: Aluminiumlegierung
• Schutzklasse: keine ausgewiesene IP-Zertifizierung

Die Bildfrequenz von 25 Hz erleichtert das Verfolgen beweglicher Wärmequellen. Das ist unter anderem bei der Kontrolle laufender Maschinen oder bei Tierbeobachtungen hilfreich. Die hohe thermische Empfindlichkeit ermöglicht es, vergleichsweise kleine Temperaturunterschiede sichtbar zu machen.

Manueller Fokus für Nah- und Fernaufnahmen

Ein entscheidendes Merkmal der Thermal Master P3 ist der manuelle Fokus. Viele günstige Smartphone-Wärmebildkameras besitzen einen festen Fokus und sind deshalb bei sehr kleinen Objekten eingeschränkt. Die P3 kann dagegen bereits ab etwa 0,8 cm scharfgestellt werden.

Das ist besonders bei der Untersuchung von Leiterplatten nützlich. Überhitzte SMD-Bauteile, Spannungswandler, Speicherchips oder elektrische Kontakte lassen sich dadurch gezielter lokalisieren. Nach Herstellerangabe können unter günstigen Bedingungen sogar sehr kleine Bauteile der Baugröße 0201 erkannt werden. Die tatsächliche Erkennbarkeit hängt allerdings von Temperaturunterschied, Abstand, Fokus und Messumgebung ab.

Für weiter entfernte Motive kann das Objektiv ebenfalls angepasst werden. Dadurch eignet sich die Kamera auch für Gebäudefassaden, Heizungsanlagen oder Wildtiere. Der 15-fache Digitalzoom vergrößert den dargestellten Bildausschnitt, erhöht aber nicht die optische beziehungsweise native Sensorauflösung.

Der manuelle Fokus bietet damit mehr Flexibilität, verlangt aber auch etwas Übung. Besonders bei sehr kleinen Komponenten muss das Einstellrad feinfühlig bedient werden. Bei häufig wechselnden Entfernungen dauert die Einstellung länger als bei einem Autofokussystem.

Funktionen der Thermal-Master-App

Die Kamera wird direkt mit dem Smartphone verbunden und benötigt keinen eigenen Akku. Nach dem Anschluss übernimmt die App die Anzeige, Messung und Speicherung der Wärmebilder. Eine Registrierung ist für die reguläre Nutzung nicht vorgesehen.

Zu den verfügbaren Funktionen gehören:

• Zwölf Farbpaletten: unterschiedliche Darstellungen für verschiedene Messsituationen
• Punktmessung: Temperaturkontrolle an ausgewählten Positionen
• Linienmessung: Darstellung des Temperaturverlaufs entlang einer Linie
• Flächenmessung: Auswertung rechteckiger oder kreisförmiger Bereiche
• Hot- und Coldspot-Erkennung: automatische Markierung besonders heißer und kalter Stellen
• Isothermen: farbliche Hervorhebung eines festgelegten Temperaturbereichs
• Temperaturalarm: Warnung beim Über- oder Unterschreiten definierter Werte
• Kontrast- und Helligkeitskorrektur: Anpassung an die jeweilige Szene
• Bildspiegelung: hilfreich bei bestimmten Montage- und Aufnahmepositionen
• Dual-Light-Fusion: Überlagerung des Wärmebildes mit dem sichtbaren Smartphone-Kamerabild
• Foto- und Videoaufnahme: Speicherung und Weitergabe von Inspektionsergebnissen

Die Bildüberlagerung erleichtert die räumliche Zuordnung auffälliger Temperaturbereiche. Ein Hotspot in einem Schaltschrank oder an einer Fassade kann dadurch besser dem richtigen Bauteil beziehungsweise Gebäudeteil zugeordnet werden.

Die zahlreichen Einstellungen sind grundsätzlich leicht zugänglich, benötigen anfangs aber Einarbeitung. Auf einem kleinen Smartphone-Display kann die Bedienung filigran wirken. Ein Tablet bietet bei längeren Auswertungen mehr Platz, sofern Anschluss und Betriebssystem kompatibel sind.

Praktische Anwendungen

Die Thermal Master P3 deckt einen breiten Einsatzbereich ab. Ihre besondere Stärke liegt in der Kombination aus kurzer Fokussierdistanz und großem Temperaturmessbereich.

Elektronik und Leiterplatten

Bei Reparaturen und Entwicklungsarbeiten lassen sich auffällig warme Komponenten auf Platinen erkennen. Typische Beispiele sind defekte Spannungswandler, überlastete Steckverbindungen, Kurzschlüsse oder ungewöhnlich stark erwärmte Chips.

Der manuelle Fokus wird in diesem Bereich besonders positiv bewertet. Er ermöglicht detaillierte Ansichten von Leiterplatten, sofern Abstand und Schärfe sorgfältig eingestellt werden. Für die Messung sehr kleiner Komponenten sollte berücksichtigt werden, dass die 512 × 384 Pixel softwareseitig erzeugt werden. Bei extremer Vergrößerung bleiben deshalb die Grenzen des nativen Sensors sichtbar.

Gebäude, Heizung und Dämmung

Bei Gebäuden kann die Wärmebildkamera Hinweise auf Kältebrücken, Wärmeverluste und undichte Stellen liefern. Auch Heizkörper, Heizleitungen und Fußbodenheizungen werden im Wärmebild sichtbar. In der Praxis überzeugen insbesondere die klare Darstellung und die Möglichkeit, auffällige Bereiche direkt zu markieren.

Für aussagekräftige Gebäudeaufnahmen sollte zwischen Innen- und Außentemperatur ein ausreichender Unterschied bestehen. Sonneneinstrahlung, Regen und Wind können das Ergebnis verfälschen. Eine Wärmebildkamera zeigt zudem Oberflächentemperaturen und ersetzt keine vollständige bauphysikalische Untersuchung.

Elektrische und mechanische Anlagen

Überhitzte Anschlüsse, Sicherungen, Kabel oder Lager können auf Überlastung, erhöhte Übergangswiderstände oder Verschleiß hindeuten. Die P3 eignet sich daher für schnelle Kontrollen an Schaltschränken, Motoren, Computern, Routern und Haushaltsgeräten.

Dabei darf eine auffällige Temperatur nicht automatisch als Defekt gewertet werden. Belastung, Material, Oberflächenbeschaffenheit und Umgebung beeinflussen die Messung. Glänzende Metalle reflektieren Wärmestrahlung besonders stark und können irreführende Werte erzeugen.

Tierbeobachtung im Außenbereich

Durch den Fernfokus lassen sich Tiere auch bei Dunkelheit anhand ihrer Körperwärme erkennen. Praktische Erfahrungen zeigen, dass Rehe, Hasen, Füchse oder kleinere Tiere auf mittlere Entfernung sichtbar sein können. Auch zurückbleibende Restwärme kann kurzfristig erkennbar bleiben.

Die P3 ist jedoch keine robuste Jagd- oder Outdoor-Wärmebildkamera. Wegen der fehlenden IP-Zertifizierung muss sie vor Regen, hoher Feuchtigkeit und Staub geschützt werden.

Bildqualität und Messerfahrung

Die Bildqualität wird überwiegend als klar und für ein Smartphone-Zubehör detailreich beschrieben. Besonders häufig überzeugen der einstellbare Fokus, die hohe Temperaturempfindlichkeit und die vielseitigen Messwerkzeuge. Nach einer kurzen Eingewöhnung gelingt die Inbetriebnahme meist unkompliziert: Kamera anschließen, App öffnen und den Zugriff auf das USB-Gerät bestätigen.

Die X³IR-Aufbereitung verbessert den visuellen Eindruck. Im hochgerechneten Modus kann die Anzeige allerdings geringfügig verzögert reagieren. Für statische Kontrollen ist das meist unproblematisch. Bei schnellen Bewegungen oder häufigem Schwenken kann die native Darstellung reaktionsschneller wirken.

Ein vereinzelter Kritikpunkt betrifft die automatische Skalierung des Temperaturbereichs. Obwohl die App eine feste Skala anbietet, kann das Livebild unter bestimmten Softwareständen weiterhin automatisch neu skaliert werden. Das erschwert direkte visuelle Vergleiche, wenn sich die höchste oder niedrigste Temperatur im Bild verändert. Für dokumentierbare Messreihen sollte daher geprüft werden, ob die verwendete App-Version die Skala tatsächlich fixiert.

Kompatibilität mit iPhone, Android und PC

Die P3 besitzt einen USB-C-Anschluss. Sie ist für aktuelle Android-Geräte sowie iPhones und iPads mit USB-C vorgesehen. Für ältere iPhones mit Lightning-Anschluss gehört ein Adapter zum Lieferumfang. Android wird grundsätzlich ab Version 7.0 unterstützt.

In der Praxis hängt die Funktion jedoch nicht allein von der Android-Version ab. Das Smartphone muss USB-OTG unterstützen und der Kamera den Zugriff auf die USB-Schnittstelle erlauben. Einige Geräte verlangen nach dem Einstecken eine zusätzliche Sicherheitsbestätigung. Bei einzelnen aktuellen Samsung-Konfigurationen wurden Verbindungsprobleme gemeldet, obwohl das Smartphone das USB-Gerät grundsätzlich erkannte.

Außerdem können die Bezeichnungen Thermal Master und Temp Master bei der App-Suche Verwirrung auslösen. Vor dem Kauf empfiehlt es sich deshalb, die passende Anwendung im offiziellen App-Store sowie die konkrete Smartphone-Kompatibilität zu prüfen. Apps sollten möglichst nicht aus unbekannten Downloadquellen installiert werden.

Auch eine Nutzung an Windows-PCs ist grundsätzlich möglich. Die Installation zusätzlicher Treiber sollte jedoch mit Vorsicht erfolgen. Wer die Kamera hauptsächlich mobil verwenden möchte, ist mit der Smartphone-App meist besser bedient.

Stromversorgung und Laufzeit

Die Wärmebildkamera besitzt keinen eigenen Akku. Sie wird direkt vom angeschlossenen Smartphone mit Energie versorgt. Das spart Gewicht und macht separates Aufladen überflüssig.

Mit einer Leistungsaufnahme von 0,32 W ist die Kamera grundsätzlich sparsam. Die tatsächlich erreichbare Laufzeit hängt jedoch stark vom Smartphone, dem Zustand des Akkus, der Displayhelligkeit und der gewählten Bildverarbeitung ab. Als Orientierung werden bis zu sieben Stunden bei typischer Nutzung beziehungsweise ungefähr fünf Stunden im kontinuierlichen Betrieb genannt.

In einem Einzelfall erwärmte sich ein iPhone bereits nach 10 bis 15 Minuten deutlich, während zugleich der Akku stark beansprucht wurde. Dieses Verhalten ist nicht durchgehend bestätigt, zeigt aber, dass längere Inspektionen die Laufzeit des Smartphones verkürzen können. Für umfangreiche Arbeiten sollte der Telefonakku vollständig geladen sein.

Vorteile der Thermal Master P3

• Vielseitiger Fokusbereich: geeignet für Platinen, technische Anlagen, Gebäude und entfernte Wärmequellen
• Kurze Nahgrenze: Scharfstellung bereits ab ungefähr 0,8 cm
• Großer Temperaturbereich: Messungen von −20 bis 600 °C
• Flüssiges Wärmebild: 25 Hz erleichtern Schwenks und die Beobachtung beweglicher Motive
• Umfangreiche App: mehrere Messzonen, Isothermen, Alarme und zwölf Farbpaletten
• Bildüberlagerung: bessere Zuordnung thermischer Auffälligkeiten zum sichtbaren Objekt
• Kompaktes Format: nur etwa 5,9 cm lang und rund 26 bis 27 g schwer
• Wertiges Gehäuse: Aluminium statt einfachem Kunststoff
• Kein separater Akku: sofort einsatzbereit und ohne zusätzlichen Ladeaufwand
• Speicherfunktion: Wärmebilder und Videos können direkt auf dem Smartphone dokumentiert werden

Nachteile und Einschränkungen

• Keine native 512-×-384-Auflösung: diese Darstellung entsteht durch Software-Hochskalierung
• Manueller Fokus erforderlich: präzise, aber langsamer und anspruchsvoller als ein Autofokus
• Abhängigkeit vom Smartphone: ohne kompatibles Mobilgerät und funktionierende App ist die Kamera nicht nutzbar
• Mögliche Android-Probleme: USB-OTG, Sicherheitsfreigaben und gerätespezifische Einstellungen können den Start erschweren
• Belastung des Smartphone-Akkus: längere Messungen verkürzen die Laufzeit und können das Telefon erwärmen
• Keine IP-Zertifizierung: kein ausgewiesener Schutz gegen Staub oder Spritzwasser
• Keine separate Linsenabdeckung: das Objektiv muss beim Transport besonders geschützt werden
• Kein Stativgewinde: längere stationäre Messungen erfordern eine alternative Halterung
• Digitalzoom ohne zusätzliche Details: Vergrößerung ersetzt keine höhere optische Auflösung
• Mögliche App-Einschränkungen: die Fixierung der Temperaturskala kann abhängig von der Softwareversion unzuverlässig sein

Lieferumfang und Transport

Zum üblichen Lieferumfang gehören die Thermal Master P3 Wärmebildkamera, eine Tragetasche, ein USB-Verlängerungskabel, ein USB-C-auf-Lightning-Adapter und eine Anleitung. Das Verlängerungskabel ist hilfreich, wenn die Kamera nicht direkt am Smartphone sitzen soll oder der Anschluss durch eine Schutzhülle schwer erreichbar ist.

Die Kamera selbst wiegt nur rund 26 bis 27 g. Die teilweise angegebene Masse von 300 g bezieht sich auf das verpackte Gesamtprodukt und nicht auf das Kameramodul allein.

Pflege und korrekte Messung

Das empfindliche Objektiv sollte mit einem weichen, trockenen Mikrofasertuch gereinigt werden. Aggressive Reinigungsmittel und scheuernde Tücher können die Optik beschädigen. Wegen der fehlenden IP-Zertifizierung darf die Kamera weder unter fließendem Wasser gereinigt noch bei Regen ungeschützt verwendet werden.

Für möglichst zuverlässige Ergebnisse sind einige Punkte wichtig:

• Fokus sorgfältig einstellen: unscharfe Konturen erschweren die Zuordnung kleiner Wärmequellen
• Emissionsgrad beachten: matte Oberflächen lassen sich meist zuverlässiger messen als glänzende Metalle
• Reflexionen vermeiden: Glas und poliertes Metall können Wärmestrahlung aus der Umgebung spiegeln
• Messabstand konstant halten: das erleichtert Vergleiche zwischen mehreren Aufnahmen
• Gerät akklimatisieren lassen: nach einem starken Temperaturwechsel kurz warten
• USB-Anschluss sauber halten: Staub und lockere Kontakte können Verbindungsprobleme verursachen
• Trocken transportieren: Kamera und Adapter am besten in der mitgelieferten Tasche aufbewahren

Die P3 ist nicht als medizinisches Diagnosegerät ausgewiesen. Oberflächentemperaturen an Menschen oder Tieren können zwar als zusätzliche Beobachtung dienen, ersetzen aber keine ärztliche oder tierärztliche Untersuchung.

Fazit: Für wen lohnt sich die Thermal Master P3?

Die Thermal Master P3 Wärmebildkamera für iPhone und Android ist ein vielseitiges Werkzeug für Elektronik, Gebäudekontrollen, Heizungsanlagen und allgemeine thermische Fehlersuche. Besonders interessant ist sie für Anwender, die sowohl sehr kleine Bauteile als auch weiter entfernte Objekte untersuchen möchten. Der manuelle Fokus, der Messbereich bis 600 °C und die umfangreiche App heben sie von einfachen Smartphone-Wärmebildkameras ab.

Die Bilddarstellung ist für die kompakte Bauform überzeugend, doch die beworbenen 512 × 384 Pixel sind hochgerechnet. Käufer sollten außerdem vorab prüfen, ob das eigene Smartphone USB-OTG und die passende App zuverlässig unterstützt. Wer mit manuellem Scharfstellen umgehen kann und keinen wetterfesten Außeneinsatz plant, erhält eine leistungsfähige, kompakte Wärmebildkamera mit einem breiten Anwendungsspektrum.
