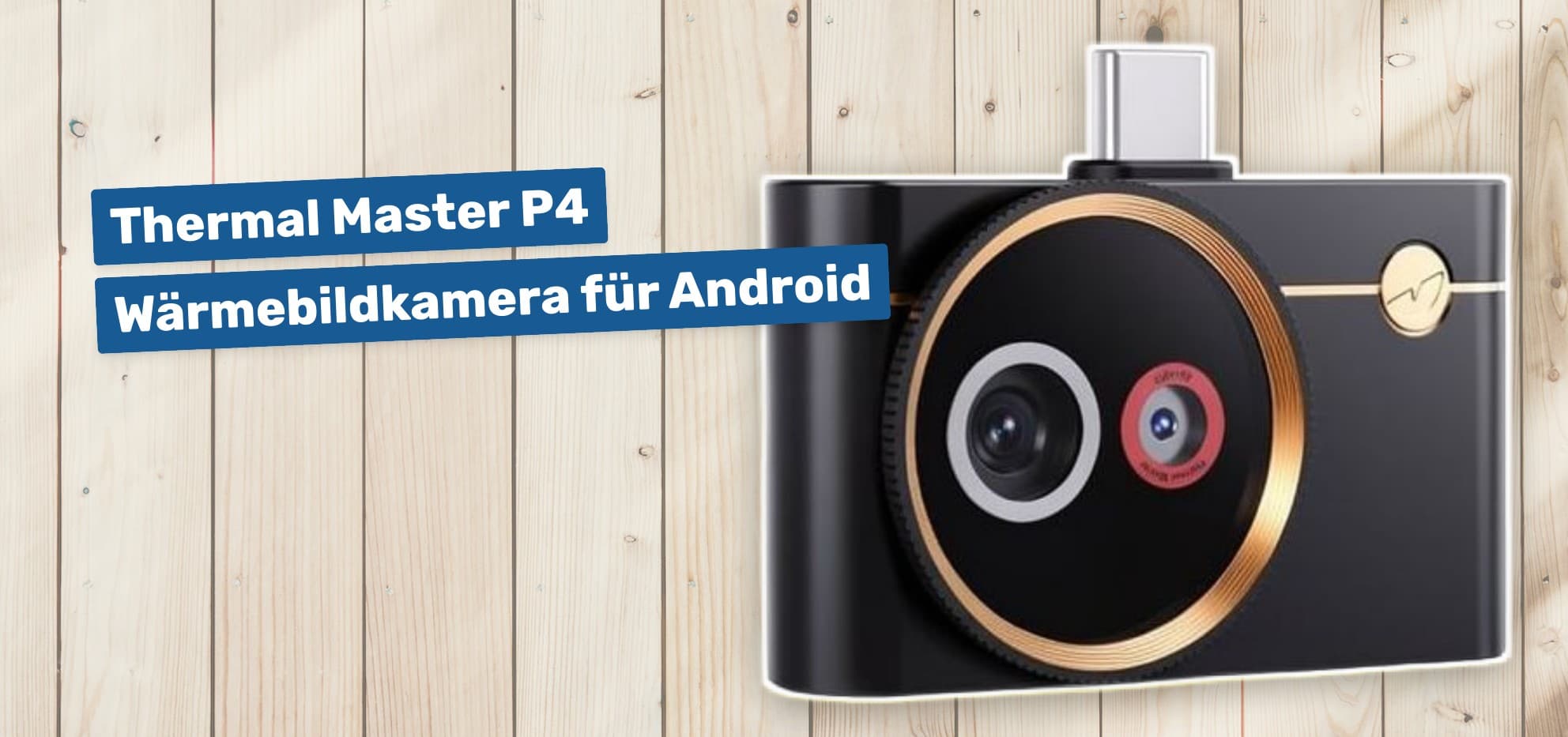

Thermal Master P4 Wärmebildkamera für Android

Die Thermal Master P4 Wärmebildkamera für Android verwandelt ein kompatibles Smartphone in ein kompaktes Werkzeug für thermische Prüfungen. Sie kombiniert eine Infrarotkamera mit einer Sichtlichtoptik und erleichtert dadurch die genaue Zuordnung warmer und kalter Stellen. Das ist bei Hausinspektionen, Elektroarbeiten, Heizungsprüfungen oder Fahrzeugdiagnosen besonders hilfreich. Trotz ihrer geringen Größe bietet die P4 einen breiten Messbereich und umfangreiche Analysefunktionen.

Konzept und wichtigste Merkmale

Die Thermal Master P4 wird über USB-C direkt mit einem Android-Smartphone verbunden. Das Telefon übernimmt Anzeige, Bedienung, Speicherung und Auswertung. Ein eigenes Display oder ein interner Akku sind daher nicht erforderlich. Die Stromversorgung erfolgt über das angeschlossene Mobilgerät.

Das zentrale Merkmal ist das Dual-Objektiv-System. Neben dem Infrarotsensor besitzt die Kamera eine herkömmliche Sichtlichtoptik. Wärmeinformationen lassen sich dadurch mit Konturen und Details des normalen Kamerabildes kombinieren. Statt nur eine farbige Wärmefläche zu sehen, kann besser erkannt werden, welches Kabel, Bauteil oder Rohr die auffällige Temperatur verursacht.

Die wichtigsten Eigenschaften im Überblick:

• Nativer Infrarotsensor: 256 × 192 Pixel
• Dargestellte X³IR-Auflösung: bis zu 512 × 384 Pixel durch softwaregestützte Bildverarbeitung
• Thermische Empfindlichkeit: höchstens 35 mK beziehungsweise 0,035 °C
• Temperaturbereich: −20 bis 600 °C
• Messgenauigkeit: ±2 °C
• Bildfrequenz: 25 Hz für eine vergleichsweise flüssige Darstellung
• Sichtfeld: 56 × 42,2 Grad
• Fokusbereich: fest eingestellt, ab etwa 15 cm bis unendlich
• Digitalzoom: bis zu 15-fach
• Farbpaletten: zwölf Varianten zur Visualisierung der Temperaturverteilung
• Emissionsgrad: zwischen 0,01 und 0,99 einstellbar
• Abmessungen: etwa 5,3 × 2,9 × 1,1 cm
• Kameragewicht: rund 26,5 g
• Anschluss: USB-C
• Systemanforderung: Android 6.0 oder neuer
• Lieferumfang: Wärmebildkamera, Schutzetui und etwa 50 cm langes Verlängerungskabel

Die teilweise beworbene Auflösung von 512 × 384 Pixeln ist als softwaregestützte X³IR-Darstellung zu verstehen. Die Bildverarbeitung erhöht die Detailwirkung, verändert aber nicht die native Auflösung des Sensors. Für eine realistische Kaufentscheidung ist diese Unterscheidung wichtig.

Bildmodi und Dual-Objektiv

Die Kombination aus Wärmebild und sichtbarem Bild gehört zu den größten Stärken der P4. Je nach Aufgabe stehen mehrere Ansichten und Mischformen zur Verfügung. Bezeichnungen können abhängig von App-Version und Dokumentation leicht variieren.

• IR-Modus: Zeigt das klassische Wärmebild mit einer auswählbaren Farbpalette.
• RGB- beziehungsweise Sichtlichtmodus: Nutzt ausschließlich die normale Kameraoptik.
• Pro-Mix oder Mix: Legt Konturen des sichtbaren Bildes über die thermische Darstellung.
• Bild-in-Bild beziehungsweise kombinierte Ansicht: Verknüpft beide Bildquellen zur besseren Orientierung.
• IR Eraser: Durch Wischen über den Smartphone-Bildschirm werden ausgewählte Bildbereiche zwischen Wärmebild und Sichtlichtansicht umgeschaltet.

Gerade der Mix-Modus bietet einen praktischen Mehrwert. Bei einem Schaltschrank lässt sich beispielsweise nicht nur ein Hotspot erkennen, sondern auch direkt dem betroffenen Schalter oder Anschluss zuordnen. Ähnliches gilt für Heizungsrohre, Fensterrahmen, Bauteile auf größeren Platinen oder den Motorraum eines Fahrzeugs.

Der IR Eraser ist dagegen eher eine ergänzende Funktion. Er kann den Vergleich beider Bildarten erleichtern und eignet sich außerdem für kreative Fotos oder Videos.

Bildqualität und Temperaturmessung

Mit einer thermischen Empfindlichkeit von 35 mK kann die Wärmebildkamera sehr kleine Temperaturunterschiede darstellen. Ein niedriger mK-Wert ist besonders bei Dämmungsprüfungen, Fußbodenheizungen oder feuchten Wandbereichen nützlich, weil dort häufig keine extremen Temperaturabweichungen auftreten.

In der Praxis wird die Bildqualität wiederholt als klar und detailreich beschrieben. Besonders positiv fällt auf, dass die Sichtlichtoptik den thermischen Aufnahmen räumlichen Kontext gibt. Rohrverläufe, Heizschleifen und überhitzte Komponenten lassen sich dadurch leichter identifizieren als auf einem reinen Infrarotbild.

Der Messbereich von −20 bis 600 °C deckt viele private und professionelle Anwendungen ab. Dazu gehören kalte Bereiche an Fensterdichtungen ebenso wie heiße Kochfelder, Motorenteile oder elektrische Komponenten. Die angegebene Genauigkeit von ±2 °C ist für Fehlersuche, Wartung und vergleichende Messungen gut geeignet.

Bei exakten Messungen spielt jedoch der Emissionsgrad eine wichtige Rolle. Matte Oberflächen senden Wärmestrahlung anders aus als blankes Metall. Stark reflektierende Materialien können daher irreführende Werte liefern. Die Möglichkeit, den Emissionsgrad von 0,01 bis 0,99 anzupassen, hilft bei unterschiedlichen Materialien, setzt aber ein gewisses Grundverständnis voraus.

App und Auswertungsfunktionen

Die zugehörige App übernimmt die komplette Bedienung der Thermal Master P4. In Unterlagen und Nutzerberichten tauchen sowohl die Bezeichnungen „Thermal Master“ als auch „Temp Master“ auf. Vor dem ersten Einsatz sollte deshalb der QR-Code oder Download-Hinweis der aktuellen Anleitung verwendet werden.

Die Software bietet mehrere Mess- und Analysewerkzeuge:

• Punktmessung: Einzelne Positionen im Bild können gezielt auf ihre Temperatur geprüft werden.
• Linienmessung: Temperaturverläufe entlang einer Linie werden untersucht.
• Flächenanalyse: Größere Bereiche lassen sich auf minimale, maximale oder auffällige Temperaturen prüfen.
• Kreismessung: Runde Messbereiche können beispielsweise über Bauteilen oder Rohranschlüssen platziert werden.
• Mehrfachanalyse: Jeweils bis zu drei Punkte, Linien, Flächen und Kreise werden unterstützt.
• Palettenwechsel: Unterschiedliche Farbdarstellungen heben bestimmte Temperaturbereiche besser hervor.
• Foto- und Videoaufnahme: Messungen können direkt auf dem Smartphone dokumentiert werden.
• Nachträgliche Bearbeitung: Bei gespeicherten Wärmebildern lassen sich unter anderem Paletten wechseln und Messpunkte neu setzen.
• Berichtsfunktion: Ergänzende Bildberichte können erstellt und geteilt werden.
• 3D-Wärmevisualisierung: Temperaturunterschiede lassen sich räumlich hervorgehoben darstellen.

Die Einrichtung wird überwiegend als schnell und intuitiv bewertet. Nach dem Anschließen startet beziehungsweise erkennt das Smartphone die Kamera in der Regel innerhalb weniger Sekunden. Vereinzelt wurden jedoch eine uneinheitliche Dokumentation und nicht vollständig funktionierende Berichtswerkzeuge genannt. Die grundlegenden Funktionen für Wärmebild, Messung und Speicherung scheinen davon nicht betroffen zu sein.

Typische Anwendungen im Alltag

Die Thermal Master P4 ist als vielseitiger Allrounder ausgelegt. Ihr relativ weites Sichtfeld erfasst mehr Umgebung als eine reine Makro-Wärmebildkamera. Dadurch eignet sie sich besonders für Gebäude, Heizungsanlagen, Fahrzeuge und größere elektrische Baugruppen.

• Gebäudeinspektion: Wärmeverluste, mangelhafte Dämmung und undichte Fenster oder Türen können sichtbar gemacht werden.
• Heizung und Klima: Die Kamera zeigt Rohrverläufe, Heizflächen und die Verteilung einer Fußbodenheizung.
• Leck- und Feuchtesuche: Temperaturabweichungen können auf feuchte Stellen oder verdeckte Leitungsverläufe hinweisen.
• Elektroprüfung: Überlastete Anschlüsse, Sicherungen und andere ungewöhnlich warme Komponenten werden schneller gefunden.
• Elektronikreparatur: Überhitzte Bauteile auf Platinen oder ungleichmäßig erwärmte Flächen lassen sich erkennen.
• Fahrzeugdiagnose: Motor, Abgasanlage, Kühlung und elektrische Komponenten können auf auffällige Wärmeentwicklung geprüft werden.
• Maschinenwartung: Lager, Antriebe und mechanische Baugruppen lassen sich vergleichend kontrollieren.
• 3D-Druck: Die gleichmäßige Erwärmung eines Druckbetts kann überprüft werden.

Praktische Einsätze bestätigen diese Bandbreite. So wurden unter anderem die Leitungen einer Fußbodenheizung sichtbar gemacht, die Heizplatte eines 3D-Druckers kontrolliert und eine Undichtigkeit im Abgasbereich eines Autos lokalisiert. Auch bei der Prüfung von Hausfassaden, Schaltschränken und Heizsystemen wird die Kombination aus Wärmebild und sichtbaren Konturen als hilfreich beschrieben.

Für extreme Nahaufnahmen sehr kleiner elektronischer Strukturen ist die P4 dagegen weniger spezialisiert. Der feste Fokus beginnt bei ungefähr 15 cm. Für kleinste SMD-Bauteile oder detaillierte Makroprüfungen kann daher eine ausdrücklich für den Nahbereich entwickelte Wärmebildkamera geeigneter sein.

Bedienung und Mobilität

Mit rund 26,5 g und einer Länge von etwa 5,3 cm ist die P4 deutlich leichter und kleiner als eine eigenständige Wärmebildkamera. Sie passt in eine Werkzeugtasche und ist schnell einsatzbereit. Das mitgelieferte Schutzetui schützt die Optiken beim Transport.

Das Verlängerungskabel bietet zwei Vorteile. Zum einen kann die Kamera unabhängig vom Smartphone ausgerichtet werden. Zum anderen lassen sich schwer zugängliche Stellen besser untersuchen. Es hilft außerdem, wenn eine dicke Smartphone-Hülle verhindert, dass der USB-C-Stecker vollständig eingesteckt wird.

Die Kamera benötigt keinen eigenen Akku und muss nicht separat geladen werden. Das reduziert den Wartungsaufwand, belastet während längerer Messungen aber den Akku des Smartphones. Da auch Anzeige und Speicherung vom Mobiltelefon abhängen, ist die P4 ohne kompatibles Android-Gerät nicht nutzbar.

Kompatibilität vor dem Kauf prüfen

Die Thermal Master P4 ist für Android-Smartphones mit USB-C vorgesehen. iPhones werden nicht unterstützt, auch dann nicht, wenn sie einen USB-C-Anschluss besitzen. Das betrifft somit ebenfalls neuere iPhone-Modelle.

Vor dem Kauf sollten folgende Punkte kontrolliert werden:

• Betriebssystem: Erforderlich ist Android 6.0 oder eine neuere Version.
• USB-C-Anschluss: Das Smartphone muss den benötigten USB-Zubehörbetrieb unterstützen.
• Smartphone-Hülle: Sehr dicke Hüllen können den direkten Anschluss behindern.
• App-Verfügbarkeit: Die passende App sollte für das konkrete Gerät installierbar sein.
• Speicher und Berechtigungen: Für Fotos, Videos und Berichte werden entsprechende Zugriffsrechte benötigt.

Bei einer ungeeigneten Hülle kann das mitgelieferte Verlängerungskabel eine praktische Lösung sein. Von nicht ausdrücklich freigegebenen Adaptern sollte dagegen keine sichere Kompatibilität erwartet werden.

Vorteile und Nachteile

Vorteile

• Hohe Detailwirkung: Die X³IR-Verarbeitung erzeugt eine Darstellung von bis zu 512 × 384 Pixeln.
• Gute thermische Empfindlichkeit: Temperaturunterschiede ab etwa 0,035 °C können sichtbar werden.
• Breiter Messbereich: −20 bis 600 °C decken viele Arbeiten an Haus, Elektrik, Heizung und Fahrzeug ab.
• Dual-Objektiv: Sichtlicht und Wärmebild erleichtern die genaue Zuordnung von Hotspots.
• Umfangreiche App-Funktionen: Punkte, Linien, Flächen und Kreise unterstützen eine systematische Analyse.
• Kompakte Bauweise: Die Kamera ist leicht und lässt sich unkompliziert transportieren.
• Kein eigener Akku: Laden und Akkupflege der Kamera entfallen.
• Schnelle Einrichtung: Anschließen, App starten und innerhalb kurzer Zeit messen.
• Praktisches Zubehör: Schutzetui und Verlängerungskabel erhöhen die Alltagstauglichkeit.
• Vielseitige Nutzung: Geeignet für Gebäudeprüfung, Elektrik, Heizung, Mechanik und Fahrzeugdiagnose.

Nachteile

• Nur für Android: iPhones sind unabhängig von der Anschlussart nicht kompatibel.
• Abhängigkeit vom Smartphone: Ohne Mobilgerät besitzt die Kamera weder Anzeige noch Bedienung.
• Software statt nativer 512 × 384 Pixel: Die höhere Auflösung entsteht durch Bildverarbeitung.
• Nicht auf extreme Makroaufnahmen spezialisiert: Der feste Fokus beginnt erst bei ungefähr 15 cm.
• Zusätzlicher Stromverbrauch: Die Kamera bezieht Energie aus dem Smartphone-Akku.
• Mögliche Probleme mit dicken Hüllen: Der direkte USB-C-Anschluss kann blockiert werden.
• Uneinheitliche App-Bezeichnung: Dokumentation und Verpackung können unterschiedliche Namen nennen.
• Preislich kein einfaches Einsteiger-Gadget: Die Ausstattung positioniert die P4 eher im ambitionierten Segment.

Hinweise für zuverlässige Messungen und Pflege

Für aussagekräftige Ergebnisse sollte sich die Kamera kurz an die Umgebungstemperatur anpassen, insbesondere nach einem Wechsel zwischen Innen- und Außenbereich. Auch ein passender Emissionsgrad verbessert die Messqualität. Bei blanken Metallflächen können ein matter Aufkleber oder ein geeignetes Messband als Referenzfläche helfen.

Die beiden Objektive sollten sauber und frei von Fett, Staub und Feuchtigkeit bleiben. Zur Reinigung eignet sich ein weiches Mikrofasertuch. Aggressive Reinigungsmittel und starker Druck auf die Optiken sind zu vermeiden. Nach dem Gebrauch sollte die P4 im mitgelieferten Etui aufbewahrt werden.

Wärmebilder zeigen Temperaturunterschiede an der sichtbaren Oberfläche. Sie können nicht direkt durch Wände blicken. Verdeckte Rohre oder Feuchtigkeit werden nur dann erkennbar, wenn sie die Oberflächentemperatur beeinflussen. Bei elektrischen Anlagen ersetzt die Kamera außerdem keine fachgerechte Sicherheitsprüfung.

Fazit: Für wen lohnt sich die Thermal Master P4?

Die Thermal Master P4 Wärmebildkamera für Android ist eine leistungsfähige Lösung für alle, die häufig thermische Auffälligkeiten suchen und dabei mobil bleiben möchten. Ihre größten Stärken sind die hohe thermische Empfindlichkeit, das Dual-Objektiv und die vielseitige App-Analyse. Besonders bei Hausinspektionen, Heizungsprüfungen, elektrischer Fehlersuche und Fahrzeugdiagnosen bietet die kombinierte Darstellung einen klaren praktischen Vorteil.

Die P4 ist jedoch kein eigenständiges Messgerät und setzt ein kompatibles Android-Smartphone voraus. Außerdem basiert die beworbene Auflösung von 512 × 384 Pixeln auf Softwareverarbeitung. Wer diese Punkte berücksichtigt und keine extreme Makro-Thermografie benötigt, erhält eine kompakte, vielseitige und qualitativ überzeugende Android-Wärmebildkamera.
